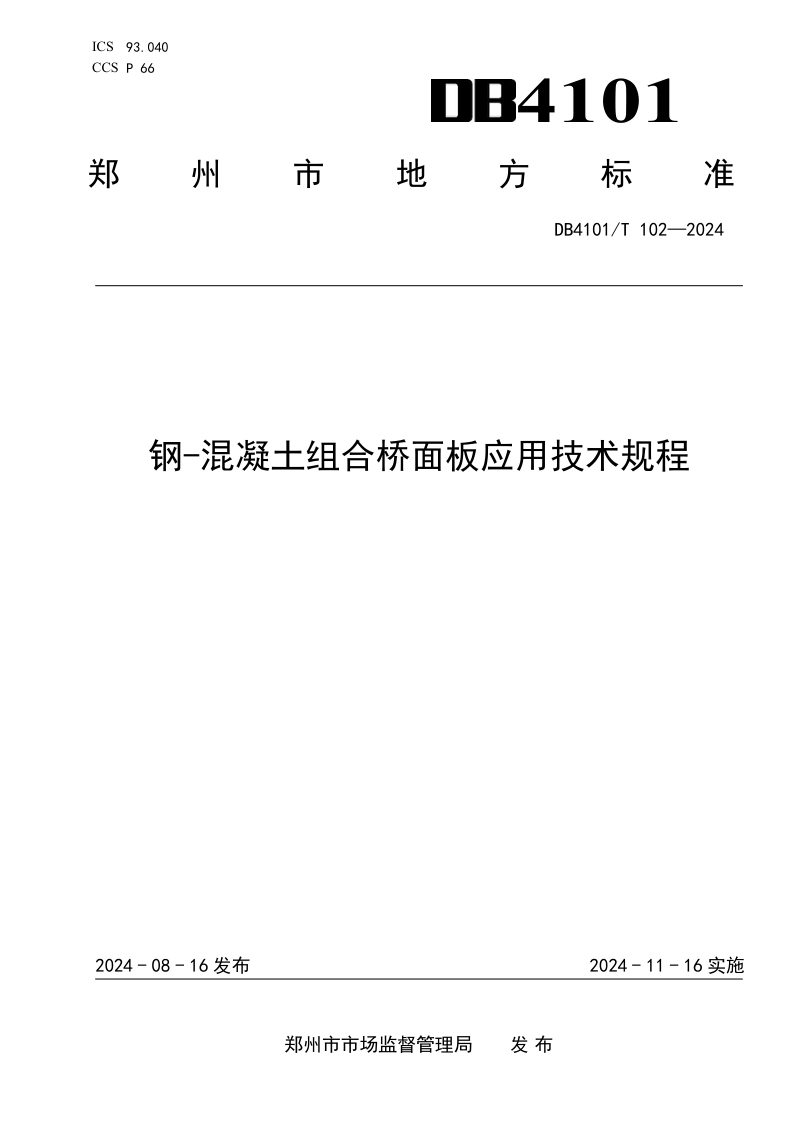

河南省郑州市《钢-混凝土组合桥面板应用技术规程》DB4101/T 102-2024

本规程规定了钢-混凝土组合桥面板在设计、施工及质量验收等环节的技术要求。本规程采用以概率理论为基础的极限状态设计法，明确了从材料选择、结构计算、构造细节到现场施工的全过程控制标准。在材料方面，本规程推荐采用补偿收缩钢纤维混凝土并界定了底钢板与带孔T肋、栓钉等剪力键的具体参数；在受力计算上，本规程要求分别验算三种结构体系，并给出了抗剪承载力、挠度及裂缝宽度的计算公式；在施工与验收环节，本规程规范了钢结构装配焊接顺序及混凝土浇筑养护要求，为该类桥面板的规模化应用提供了技术依据。

核心材料与构造体系

本规程构建了由底钢板、带孔T肋及栓钉组成的混合剪力键体系。明确底钢板厚度宜为8mm至10mm，带孔T肋腹板及翼缘厚度宜为6mm至10mm。为保证连接可靠，本规程要求T肋开孔直径宜为50mm至60mm，混凝土采用强度等级不低于C40的补偿收缩钢纤维混凝土，并明确了钢纤维掺量与混凝土抗渗等级，从材料源头保障了结构受力与耐久性。

结构计算与受力验算

本规程建立了三体系受力计算框架，要求分别按组合梁方法计算第一、二体系受力，按组合板方法计算第三体系受力。本规程详细列出了带孔T肋在有无贯穿钢筋时的抗剪承载力计算公式，以及混合剪力键的承载力合成方式。同时，针对负弯矩区裂缝控制，规定混凝土裂缝宽度不应大于0.20mm，并给出了纵向受拉钢筋应力的验算模型。

施工控制与质量验收

本规程对施工全过程进行了规定，要求钢结构施工时须设计合理的焊接顺序以控制变形，并明确了底钢板与带孔T肋装配时需设置反变形及采用特定的焊缝型式。在混凝土施工上，本规程强调混凝土强度未达到85%设计强度前不得吊装，且钢混组合桥面板在抹平后严禁收光。质量验收环节明确了原材料抽检与成品质量检查的标准化要求。
