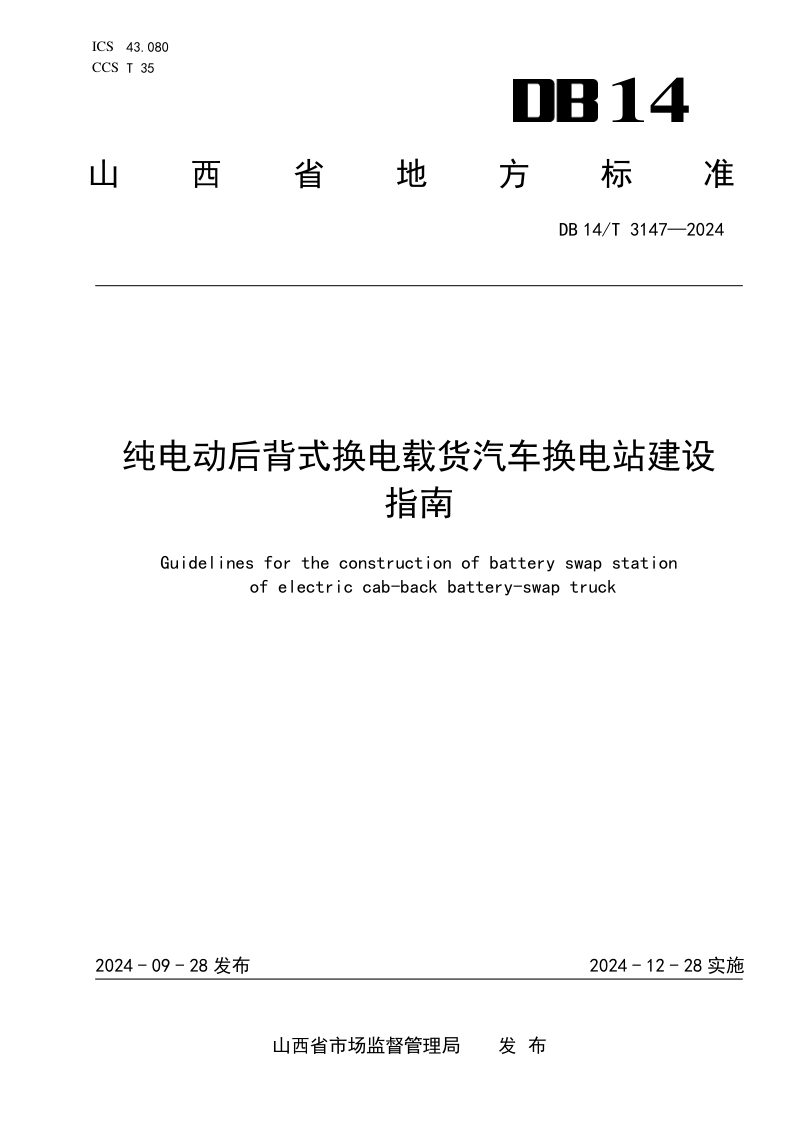

山西省《纯电动后背式换电载货汽车换电站建设指南》DB14/T 3147-2024

本指南作为山西省地方标准，针对纯电动后背式换电载货汽车换电站的建设提供系统性技术指引。本指南首先明确了其适用范围仅限于后背式换电站，不涉及侧换式及底部换电式，并对换电站、充电系统、电池更换系统、预装式换电站及消防处置区等关键术语进行了界定。在建设原则上，本指南从环境适应性（涵盖温度、湿度、海拔、抗风及抗震等级）、选址规划（要求结合国土空间与电网规划、远离危险源与低洼地带）以及节能（宜具备能源监控与电网互动能力）三个维度提出了前置要求。进而，本指南对通用系统与专用设施设备进行了详细规范：通用系统包含供配电（强调电缆敷设与独立计量）与监控通信（关注信息安全）；专用设施设备则对换电设备360秒内的更换效率、快换电池箱架的强度与散热、充电系统的报警联动与急停功能，以及电池箱通信系统的毫秒级断电响应，均作出了具体技术指标与安全连锁规定。本指南着重强化了安全要求，确立了“权责自负、预防为主”的准则，强制要求电池充电区具备热失控检测与消防联动，并详细规定了消防处置区安全距离、应急照明照度及各类警示标识的设置规范。

建设前置条件与环境约束

本指南明确了换电站建设前必须满足的自然环境与选址底线。在硬件环境上，换电站需能耐受零下20℃至65℃的极端运营温度、不低于12级的风力以及8度抗震设防烈度。在选址方面，严禁将站址设于爆炸危险场所的正上方或下方，必须远离易燃易爆源、剧烈振动及易积水区域，同时需统筹交通、排水及电网接入条件，确保室外布局满足防火与作业缓冲需求。

核心装备与安全连锁机制

本指南对换电专用装备提出了量化与联动要求。换电设备需在360秒内完成更换，并具备断电保持与防止误启动功能；充电系统不仅需具备急停与状态指示，更关键的是必须与消防系统深度联动，一旦接收到热失控报警，应能在5毫秒内切断电气连接，并自动联动触发消防设施。此外，快换电池箱架需严格检验换电冲击下的设计强度，确保换电过程的结构安全。

消防应急与标识体系

本指南构建了涵盖预防、隔离与引导的消防安全体系。消防方面，强制要求配置自动与手动结合的火灾报警系统，确认火警后设备须自动将热失控电池转运至外部消防处置区，且两者间距不足5米时需设防火隔热层；同时详细规定了应急照明不低于100勒克斯且持续供电不少于90分钟的技术参数。标识方面，要求换电站必须设置包含禁止、警告、指令及消防标志在内的全套视觉警示系统，并采用逆反射或自发光材料以保证夜间辨识度。
