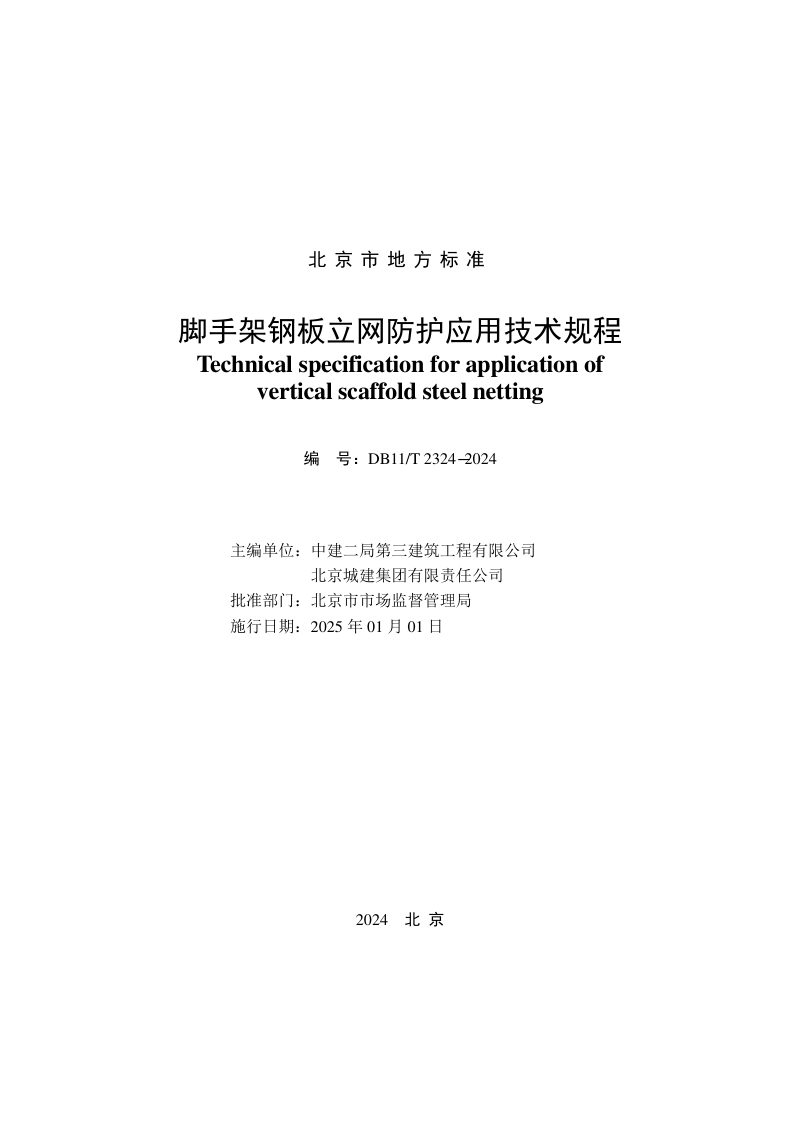

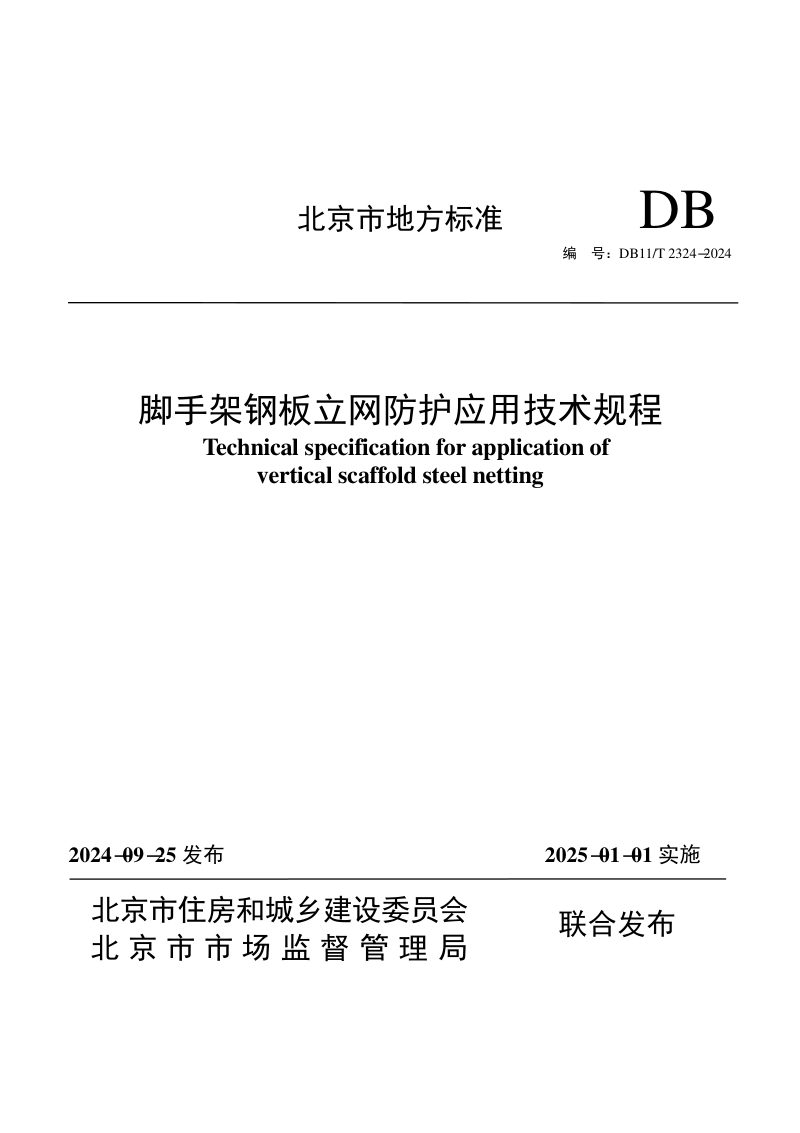

北京市《脚手架钢板立网防护应用技术规程》DB11/T 2324-2024

本规程系针对北京市建筑工程中脚手架钢板立网防护应用而制定的地方技术标准。本规程围绕钢板立网的设计、材料与构配件、荷载取值、设计计算、构造要求、安装与拆除及安全管理等关键技术环节，提出了系统性的技术规定。本规程明确了冲孔钢板、框架龙骨、连接件等构配件的材质、规格与性能指标，建立了风荷载标准值计算模型及框架龙骨抗弯强度、挠度、连接件承载力等验算方法，并对钢板网片的构造尺寸、连接件的托钩深度、钢管开槽尺寸等细部构造做出量化要求。本规程还规定了安装应随脚手架同步自下而上分层进行、拆除应自上而下逐层实施的作业原则，以及检查验收的阶段划分与内容要求，为北京市脚手架钢板立网防护的规范化应用提供了技术依据。

适用范围与材料性能

本规程适用于北京市建筑施工落地式脚手架和悬挑式脚手架钢板立网防护的全过程管理。材料方面，规定了框架龙骨宜采用不小于20mm×20mm×0.8mm的方钢管，冲孔钢板厚度不应小于0.5mm、圆孔孔径宜为6mm、开孔率不宜小于18%，连接件卡头钢板厚度不应小于2.5mm，螺栓规格不应低于M8。构配件应具有良好的互换性且可重复使用，在每使用一个安装拆除周期后应及时检查、分类、维护与保养。

荷载取值与设计计算

本规程将作用于钢板立网的荷载分为永久荷载与可变荷载，风荷载标准值计算引入了风压高度变化系数、风荷载体型系数、地形修正系数和风向影响系数。设计计算采用概率极限状态设计法，明确了框架龙骨抗弯强度与挠度验算、连接件强度验算及扣件抗滑承载力验算的具体公式与参数取值。永久作用分项系数取1.3，可变作用分项系数取1.5；受弯构件挠度验算时采用标准组合，各分项系数均取1.0。

构造要求与作业管理

构造方面，钢板网片高度不应超过2000mm、宽度不应超过1500mm，单件产品质量不宜超过15kg；单张网片的连接件数量不应少于4个，固定点距外边缘宜为网片宽度的0.2倍。连接件宜采用上托下钩结构，托钩深度不应小于25mm，钢管长度不应小于300mm且不宜大于400mm。安装与拆除作业须由持证建筑架子工实施，遇五级及以上大风、浓雾、雨雪等恶劣天气应停止作业，拆除时须设置警戒区域并派专人看守。
