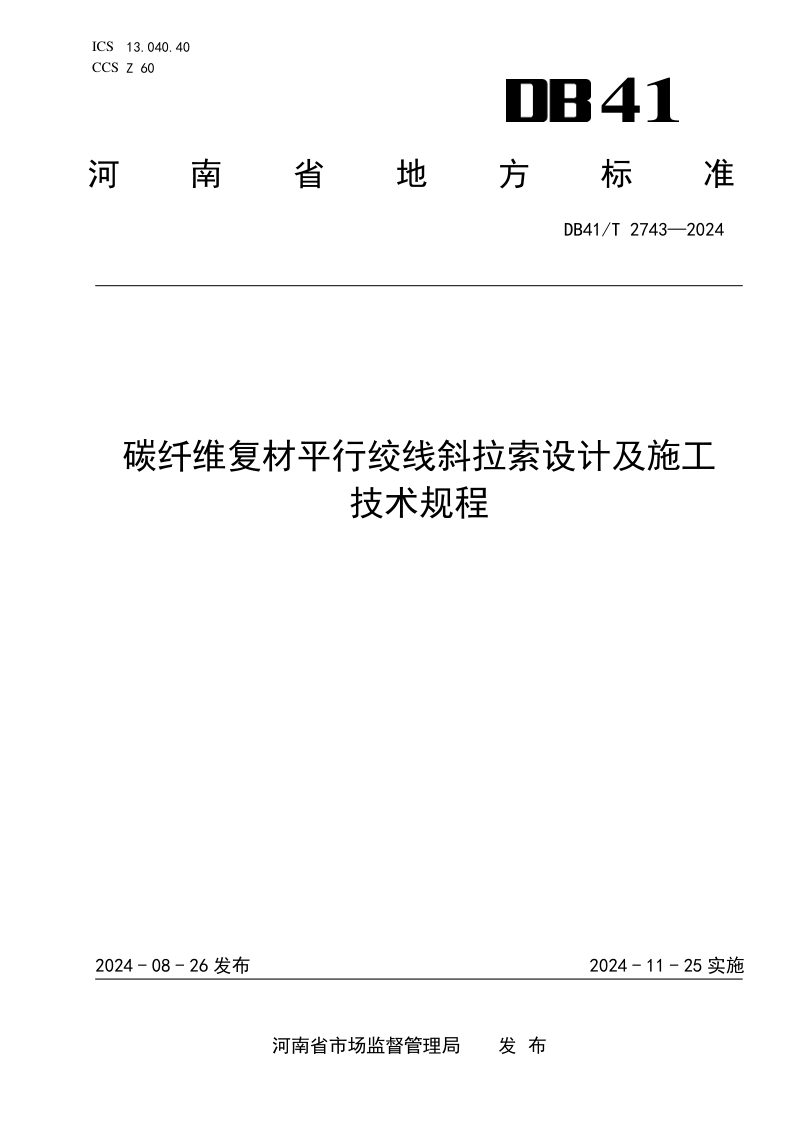

河南省《碳纤维复材平行绞线斜拉索设计及施工技术规程》DB41/T 2743-2024

本规程规定了碳纤维复材平行绞线斜拉索在公路斜拉桥中的设计、施工与验收全流程技术要求。本规程以概率极限状态设计法为基准，明确了碳纤维增强复合材料绞线及配套锚具的性能指标、选型原则与进场检验规则，系统给出了包括承载力验算、疲劳验算、预张力损失计算在内的完整设计计算方法。在施工方面，本规程对材料防护、安装张拉、设备校验、运输贮存及安全操作等环节作出了严格规定，强调采用分级等值张拉工艺和以索力控制为主、伸长量校核为辅的控制原则，并提出了具体的验收项目和允许偏差标准，确保斜拉索体系的安全可靠。

设计与验算体系

本规程要求碳纤维复材平行绞线斜拉索使用年限不低于30年，明确材料分项系数取1.6、环境影响系数取1.2以确定抗拉强度设计值。本规程建立了涵盖静力分析、等效弹性模量计算、强度验算及疲劳验算的完整体系，其中对部分斜拉桥引入了1.5的结构体系修正系数，并规定了锚固长度不小于40倍绞线公称直径、曲率半径不小于80倍公称直径等关键构造要求，同时给出了锚具变形、摩擦等引起的预张力损失计算方法。

施工控制与验收要求

本规程规定碳纤维复材平行绞线斜拉索须按单根绞线进行分级等值安装张拉，张拉速率不宜大于500MPa/min，实际伸长量与计算值的偏差须控制在±6%以内。本规程要求张拉后至少抽测20%绞线的拉力，单根偏差超3%即需重张拉，总索力偏差超5%则全部绞线重张拉。验收时索力允许偏差为5%以内，绞线间拉力差值限定在-2%至8%，索体断面面积损失率不超过1%，并对外观质量提出了顺直无扭转、锚具无损伤、护套无划痕等具体标准。
