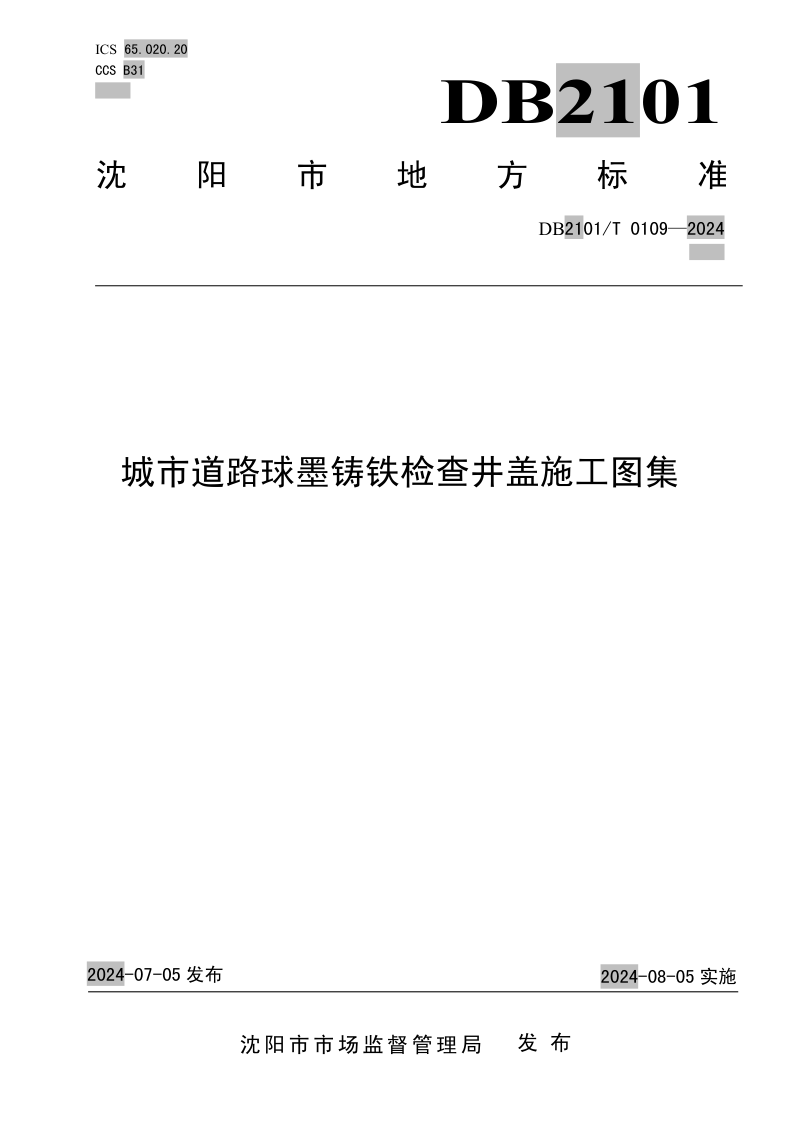

辽宁省沈阳市《城市道路球墨铸铁检查井盖施工图集》DB2101/T 0109-2024

本图集规定了沈阳市城市道路范围内检查井盖及雨水箅的新建、养护、抢修和改扩建工程的施工技术要求。本图集聚焦于球墨铸铁材质，明确了井盖、井座、防坠装置及卸荷板等构件的技术参数与选材标准，强调机动车道必须采用圆形自调式防沉降井盖。本图集详细给出了不同应用场景下检查井盖和雨水箅的安装做法、混凝土构件配筋及井周回填构造，并规定了反做法施工工序、基坑回填压实标准及安装高程控制要点。本图集将承载能力细分为绿地、非机动车道和机动车道三组场所，为设计选型提供依据，力求实现井盖防盗、防坠落、防位移、防噪声和易开启等多功能要求。

核心技术要求与选型

本图集明确了检查井盖和雨水箅的荷载等级与应用场所对应关系，要求机动车道统一采用圆形自调式防沉降球墨铸铁井盖，并规定检查井必须设置防坠装置。本图集严格限定材料标准，井盖与井座须同为QT500-7或QT600-3球墨铸铁，现浇卸荷板混凝土在机动车道强度等级不得低于C50，同时对缓冲橡胶垫圈的原生氯丁橡胶材质提出了具体指标。

标准化施工工序与构造

本图集重点推行反做法施工工艺，要求根据路面结构层厚度决定卸荷板的施工节点，并严格控制井盖安装的竖向高程以避免偏差。本图集以附录形式提供了详尽的施工构造图集，涵盖沥青路面、铺装路面及绿地等不同工况下的井盖安装剖面图，以及圆形与方形卸荷板、预制调节环、横截沟算子等构件的结构大样图，统一了井周回填的材料与压实标准。
