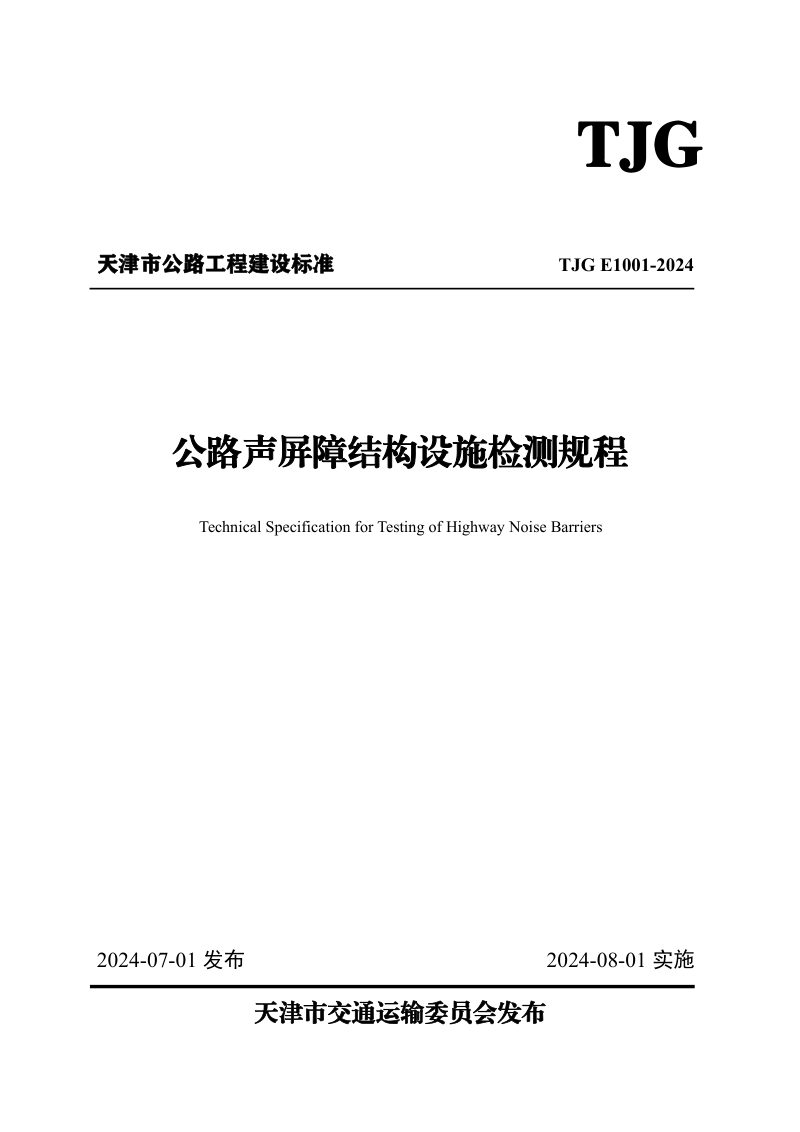

天津市《公路声屏障结构设施检测规程》TJG E1001-2024

本规程系天津市公路工程建设标准，编号 TJG E1001-2024，由天津市交通科学研究院主编，经天津市交通运输委员会批准发布，自2024年8月1日起实施。本规程针对公路声屏障工程现场检测工作，系统规定了从检测准备、仪器设备、方法与步骤、数据处理到检测结果评定的全流程技术要求。本规程适用于天津市各等级公路新建、改扩建及养护工程中的砌块体、金属结构和复合结构声屏障的结构设施检测，具体涵盖顶面高程、厚度、基础外露宽度、立柱中距、竖直度、与路肩边线位置偏移、镀（涂）层厚度、表面平整度及顺直度等九类关键检测项目，并为每类项目明确了适用范围、仪器精度指标和数据处理公式，以确保检测工作的规范性和结果的可追溯性。

检测对象与前期准备

本规程将声屏障按材质与结构分为砌块体、金属结构和复合结构三类，并对各类结构的检测项目进行了对应规定。检测工作启动前，本规程要求检测单位系统收集声屏障材料规格和设计资料以编制检测方案，采用随机选点法确定代表性测点，并首先对结构外观质量进行目测及手感检查，确认表面无破损、无裂纹划伤、防腐层无剥落等缺陷后方可开展后续量化检测。

核心几何尺寸检测方法

本规程对声屏障的关键几何尺寸检测给出了具体的操作方法与计算公式。顶面高程检测采用塔式水准标尺配合钢卷尺进行，通过三次测量取算术平均值；厚度检测视墙体或屏体材质选用卡尺或钢直尺，在测点的上中下位置分别测量后取均值；基础外露宽度测量立柱支撑件或墙体底端至基础外侧的最短距离；立柱中距检测则借助水平靠尺和钢卷尺，测量相邻立柱同方向一侧的距离。竖直度检测利用铅锤和钢直尺测量上下测点的水平偏差，按公式 Bi=(a2-a1)/H×1000 计算。

防腐层与线形外观检测要求

针对金属构件的防腐性能，本规程规定采用磁性测厚仪对屏体、立柱等磁性基体上的非磁性涂层厚度进行无损检测，每构件测点不少于5点，取平均值作为结果。对于声屏障的整体线形与外观，表面平整度检测采用2米直尺和楔形塞尺量测屏体表面最大间隙；砌块体声屏障的顺直度检测则通过拉设10米细线并等分测点，以各测点线面距离的最大偏差值评定，计算公式为 S=(H-G)/10。
