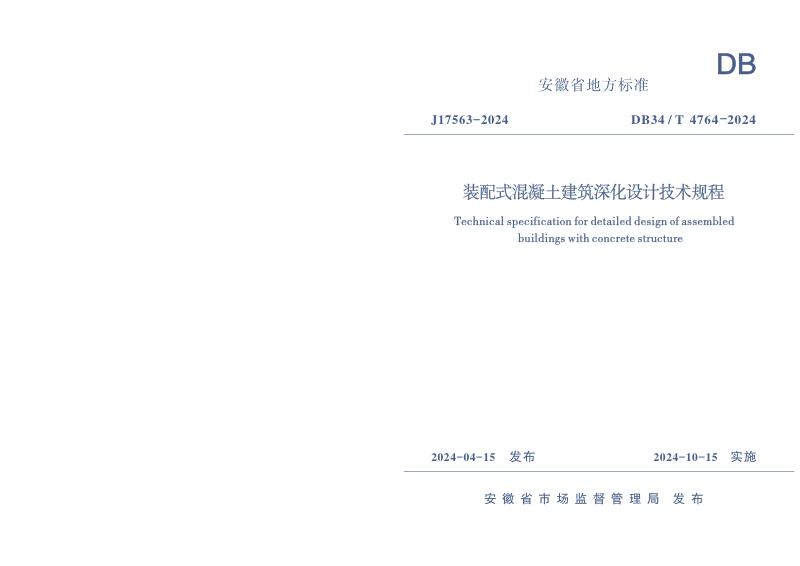

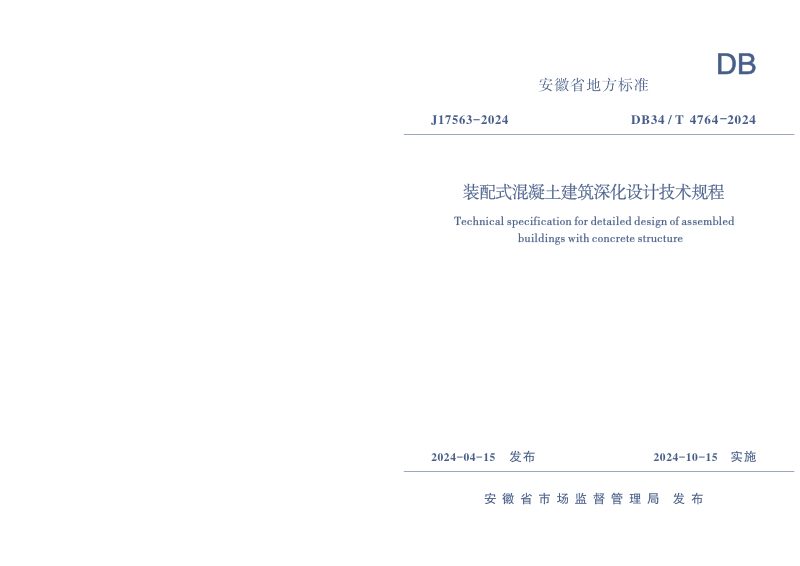

安徽省《装配式混凝土建筑深化设计技术规程》DB34/T 4764-2024

本规程是规范安徽省装配式混凝土建筑深化设计活动的技术标准。本规程以通过施工图审查的设计文件为依据，系统规定了深化设计的流程、基础资料要求、设计说明编制、预制构件布置图与节点详图绘制、预制构件加工图深度、施工装配示意图表达以及BIM技术应用等关键技术内容。本规程强调深化设计不得修改原施工图设计文件，需统筹构件生产、运输、堆放与安装各环节要求，明确了各类预制构件模板图与配筋图的具体构成，并提供了细部节点构造的优选尺寸，旨在统一深化设计内容与深度标准，提升设计质量。

深化设计基础与流程管控

本规程规定深化设计须以通过审查的施工图文件为唯一依据，并整合生产加工资料与施工资料。设计启动前须审核资料完整性，过程中若遇变更须严格归档管理，完成后须经设计、生产、施工各方会审确认。深化设计不得擅自修改原设计，涉及结构安全或主要功能的变更须经原审查机构复审。

图纸体系与核心内容表达

本规程要求深化设计文件涵盖图纸目录、深化设计说明、预制构件布置图、节点详图及预制构件加工图。预制构件布置图须区分预制与现浇范围，节点详图须详细表达叠合板、梁柱连接、预制墙板、楼梯、阳台等关键部位的构造做法、钢筋避让与防水密封措施。预制构件加工图则须完整表达建筑、结构、设备各专业及生产运输施工各环节在构件上的所有预留预埋要求。

施工指导与BIM技术支撑

本规程规定施工前宜编制施工装配示意图，用以表达构件间相互关系、支撑做法及安装顺序与技术措施，涵盖叠合板、梁柱、墙板、楼梯等各类装配场景。同时，本规程鼓励采用BIM技术进行管线预留预埋复核、碰撞检查、施工方案模拟优化，并推进模型与生产施工单位设备平台的数据交换，以实现图模一致与信息协同。
