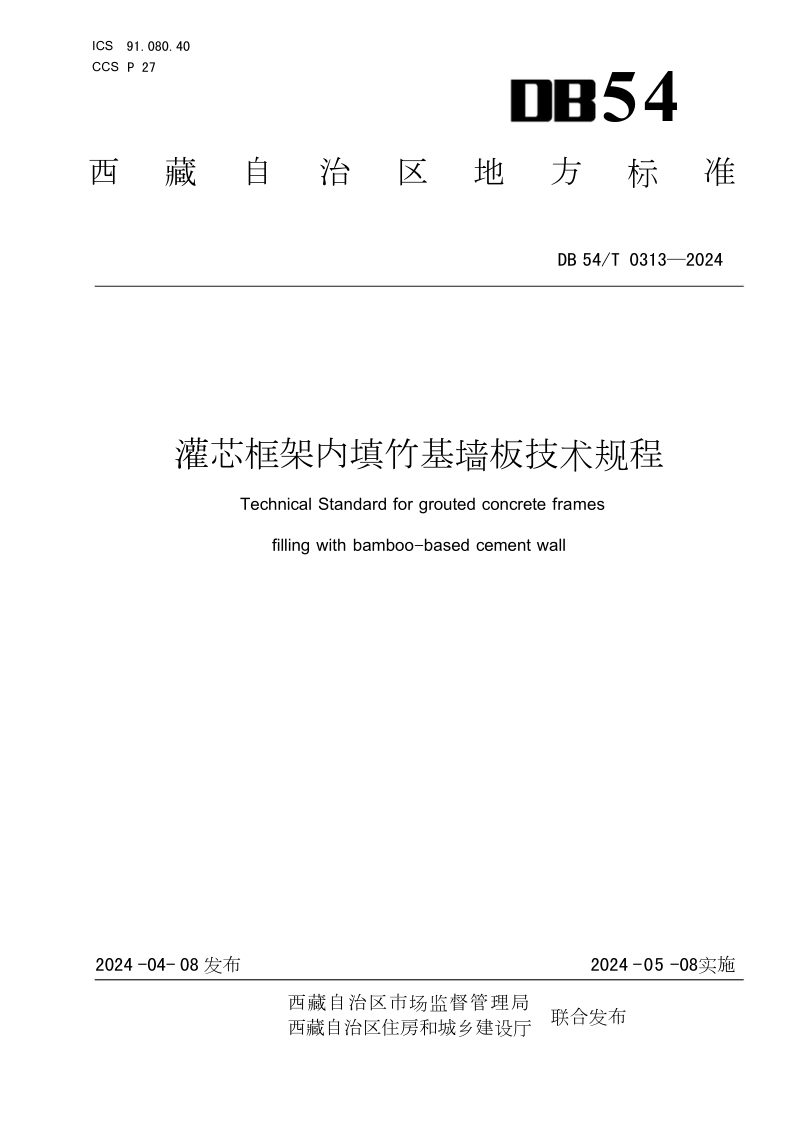

西藏自治区《灌芯框架内填竹基墙板技术规程》DB54/T 0313-2024

本规程针对西藏自治区抗震设防烈度8度及以下、层数不大于3层且檐口高度不大于12m的低层房屋建筑，系统规定了灌芯框架内填竹基墙板结构的设计、制作、施工与验收要求。该结构由灌芯混凝土异形柱框架与仅承受水平力的竹基墙板通过界面抗剪键连接而成，形成协同工作的抗侧力体系。竹基模壳同时作为施工免拆模板和饰面基板，竹基墙板由竹基水泥板拼装构成，空腔内可填充保温隔声材料。本规程涵盖了部件材料性能、结构布置与计算、构件与连接设计、基础选型、工厂制作与现场施工安装、质量验收等全过程技术要求，旨在促进该新型装配式建筑技术的安全应用和规范化推广。

结构体系与适用条件

本规程明确该结构体系由灌芯框架和竹基墙板组成，竹基墙板作为抗侧力构件仅承受水平荷载，竖向荷载全部由灌芯框架承担。结构须按设防烈度降低0.5度且不低于6度的异形柱框架模型进行包络设计，弹性层间位移角限值不大于1/550，罕遇地震下不大于1/50。规程适用于低层建筑，抗震设防烈度不超过8度，并对建筑高宽比和抗震等级作出具体规定。

部件材料与性能要求

竹基模壳和竹基墙板以竹基水泥板为基材，竹基材料须经防虫、防腐及脱糖处理，胶凝材料应绿色环保。规程对竹基模壳的外观质量、规格尺寸偏差及物理力学性能指标均有明确规定，包括表观密度、吸水率、静曲强度和燃烧性能等。竹基墙板的抗剪极限承载力和抗剪刚度须通过试验确定，并应满足不同位移角下的性能要求：1/550时不得出现可见裂缝，1/50时不得断裂或脱落。

连接构造与施工安装

竹基墙板四周通过界面抗剪键与灌芯框架可靠连接，界面抗剪键的抗剪承载力须大于墙板抗剪极限承载力的1.5倍。灌芯框架异形柱的竖向钢筋可采用搭接连接、附加钢筋搭接或挤压套筒连接。施工须进行工艺检验，随机选取3个代表性框架模壳浇筑混凝土并剥离检查，外观质量须无严重缺陷。灌芯混凝土应连续浇筑、分层振捣，不得在柱净高范围内留置施工缝。
