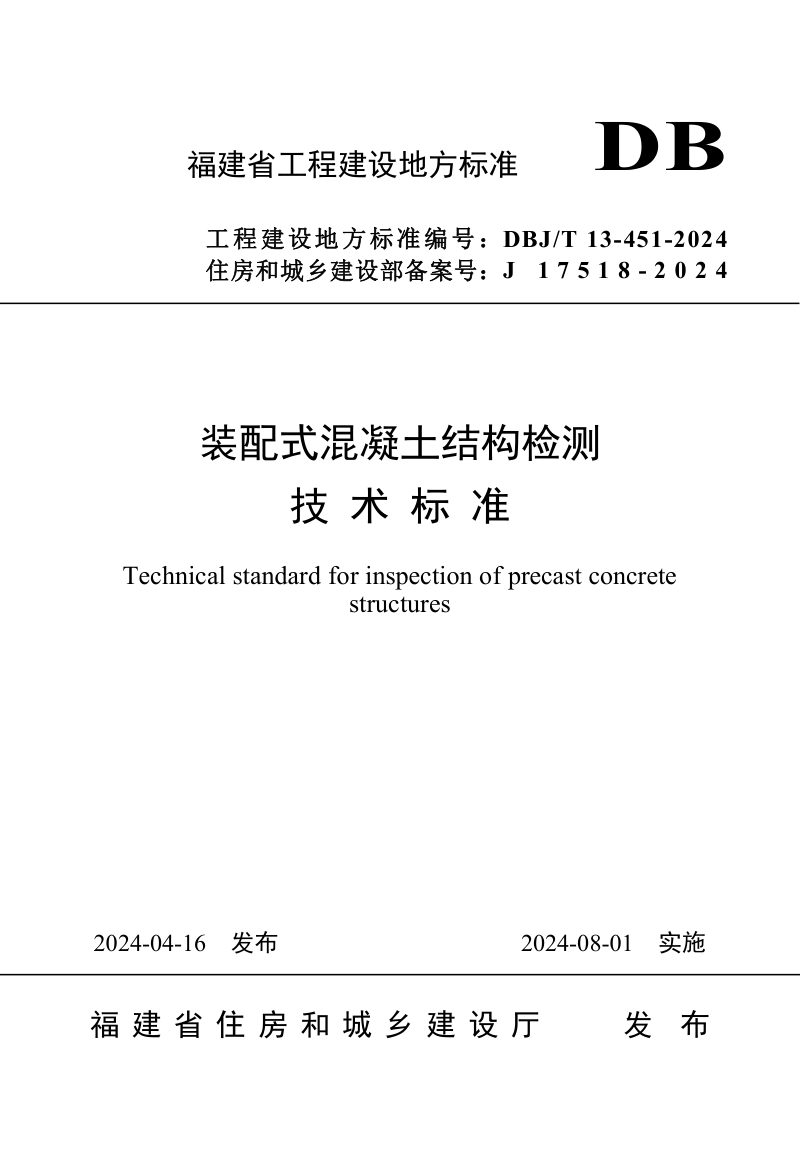

福建省《装配式混凝土结构检测技术标准》DBJ/T 13-451-2024

本技术标准围绕福建省装配式混凝土结构的工程质量与结构性能检测，系统规定了预制构件、混凝土结合面、钢筋套筒灌浆连接及外墙拼缝等关键环节的检测方法、抽样规则与判定标准。本导则将检测分为工程质量检测和结构性能检测两类，并明确了从初步调查、方案编制到现场检测、报告出具的全流程程序。在具体技术层面，本导则针对预制构件混凝土强度、粗糙面凹凸深度、预埋吊件锚固承载力，以及后浇混凝土结合面的正拉粘结强度与内部缺陷，提供了回弹、钻芯、三维扫描、阵列超声等多种检测手段。对于决定装配式结构可靠性的钢筋套筒灌浆连接，本导则着重规定了灌浆料实体强度、灌浆饱满度和钢筋插入长度的检测与评判方法，并引入钻孔内窥法和X射线成像法作为核心无损检测技术。

检测分类与基本程序

本导则明确将检测工作区分为工程质量检测和结构性能检测，前者用于施工质量的符合性判定，后者为既有结构性能评定提供依据。检测活动宜遵循系统性流程，从初步调查收集设计施工及构件制作资料、了解结构现状开始，再据此编制包含检测项目、方法、数量及安全措施的详细方案。检测过程中若发现数据异常或不足，应进行补充检测，最终形成的检测报告须结论明确、信息完整，符合规范要求。

预制构件与结合面检测方法

本导则详细规定了预制构件的多项检测内容，其中混凝土抗压强度可采用回弹法或钻芯法进行，并需考虑薄壁构件的颤动影响；预制混凝土粗糙面的质量通过测深尺法或三维扫描法测量凹凸深度与面积比来评价，并给出了以平均值和变异系数为指标的具体合格判定标准。对于混凝土结合面的检测，本导则涵盖了正拉粘结强度的现场钻芯拉拔试验、结合面内部缺陷的阵列超声或冲击回波无损检测，以及竖向构件底部接缝灌浆密实性的超声对测法，确保新旧混凝土的连接可靠性。

关键节点连接与外墙拼缝检测

本导则针对钢筋套筒灌浆连接这一核心节点，构建了灌浆料强度回弹检测、灌浆饱满度与钢筋插入长度内窥或X射线检测相结合的技术体系，并明确了不同楼层与构件类型的抽样比例要求。
