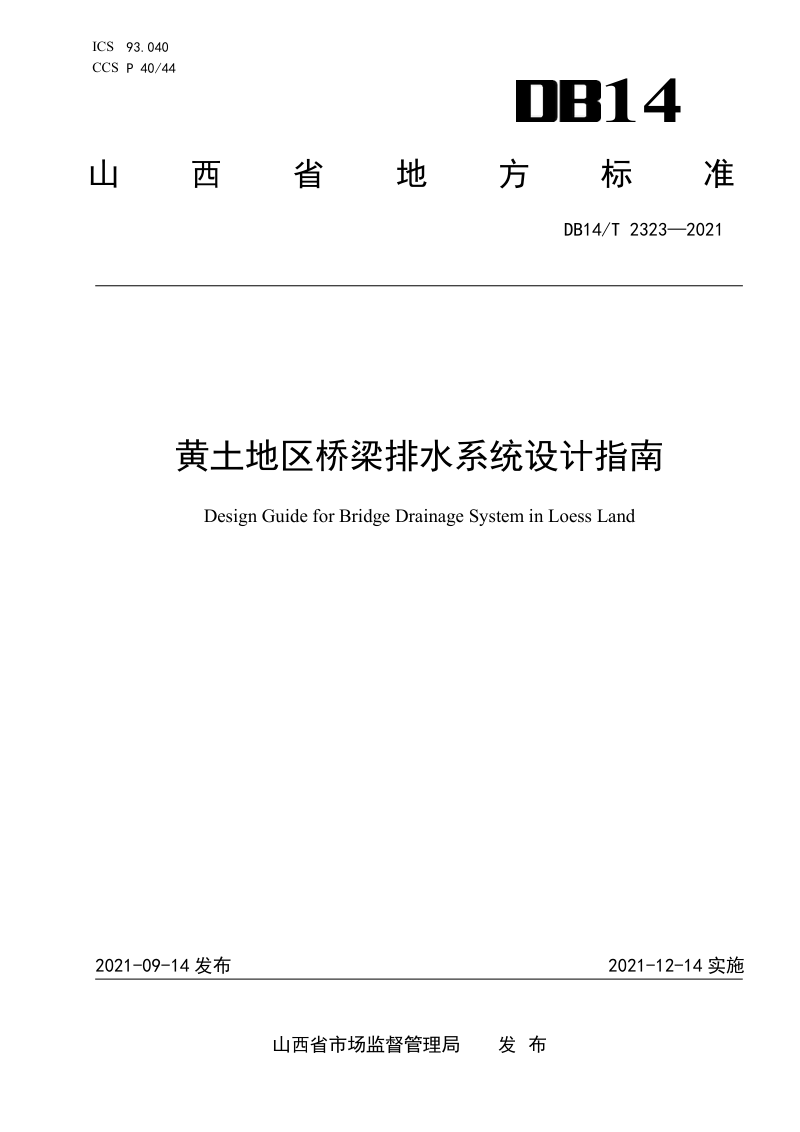

山西省《黄土地区桥梁排水系统设计指南》DB14/T 2323-2021

山西省《黄土地区桥梁排水系统设计指南》DB14/T 2323-2021是一部针对黄土地区桥梁排水系统设计的规范性文件，旨在提高桥梁排水系统的安全性和耐久性。该标准涵盖了术语和定义、总体要求、桥面排水、桥址地面排水、水文与水力计算以及养护处治设计等内容，适用于黄土地区新建和改建桥梁排水系统的设计及运营期维修。标准强调了排水系统设计应以确保桥梁下部结构安全为核心，注重主动性和预防性设计，并结合实际地形和气候条件进行动态调整。同时，对排水设施的材料选择、结构形式及施工工艺提出了具体要求，确保排水系统的有效性和长期使用性能。

桥面排水设计要点

桥面排水需与桥梁主体结构设计相协调，避免直接散排冲刷地面土体。纵向排水管坡度不得小于0.5%，竖向排水管出口需加固。陡坡地形中应避免竖向排水管设置在较陡斜坡墩台处，防止集中径流冲刷基础。

地面排水设计要点

地面排水应与桥面排水有效衔接，确保雨水径流迅速排出。桥台处排水设计需确保稳定性，地面排水设施与桥梁墩台保持一定距离，并采取消能措施，如设置消力池、跌水等，防止沟口冲刷和沟身渗漏。
