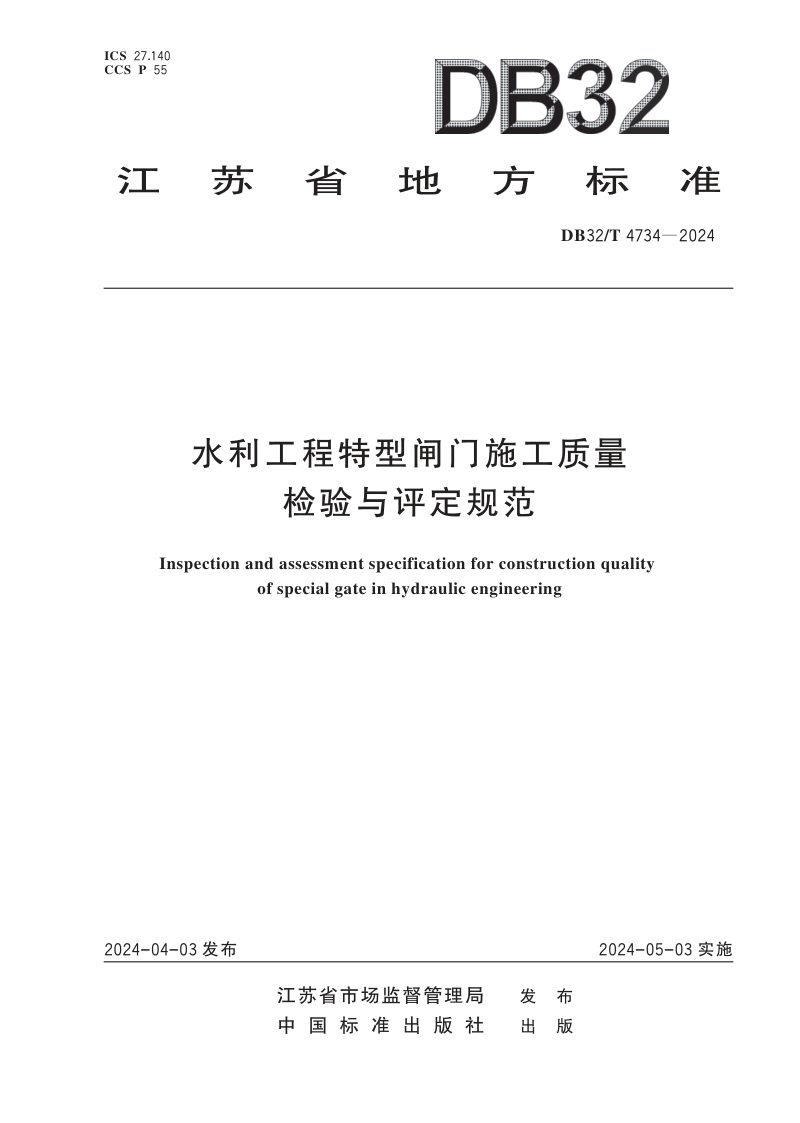

江苏省《水利工程特型闸门施工质量检验与评定规范》DB32/T 4734-2024

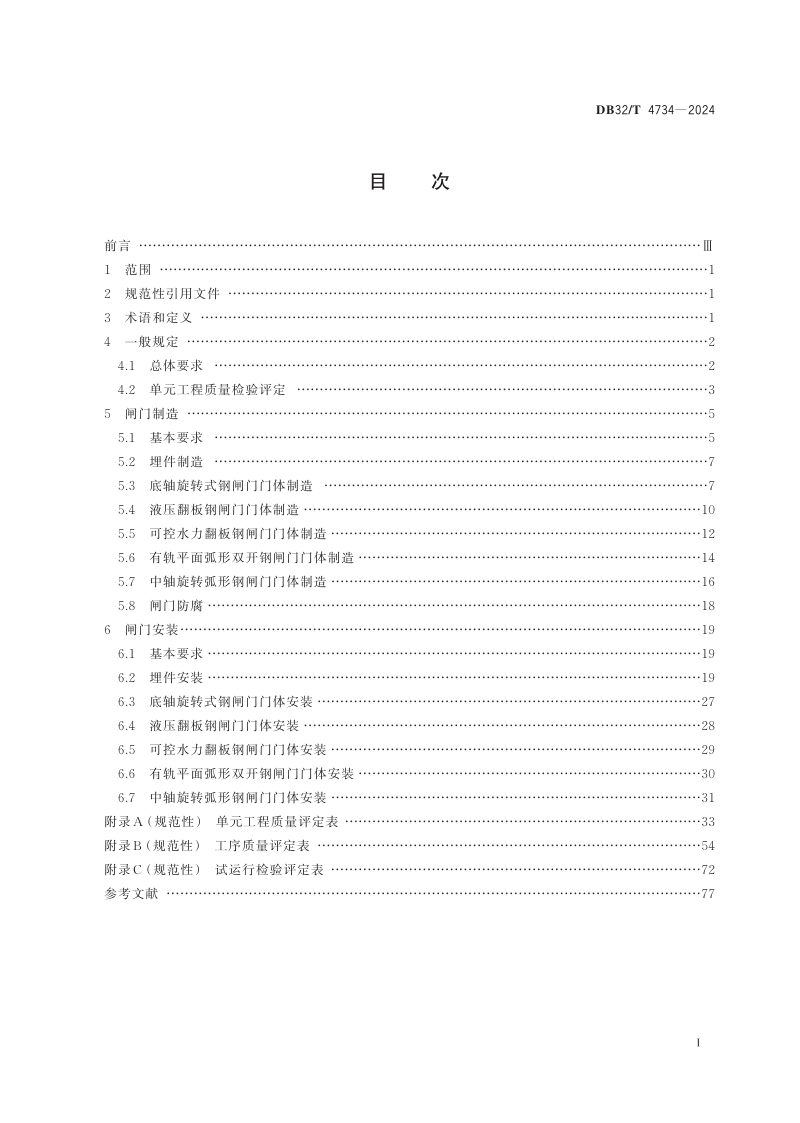

本规范系统规定了底轴旋转式、液压翻板、可控水力翻板、有轨平面弧形双开及中轴旋转弧形等五类特型钢闸门在制造与安装环节的质量检验及评定要求。本规范适用于江苏省大中型水利工程中上述特型闸门的施工质量控制，涵盖从材料进场、制造工艺、防腐处理到现场安装、试运行检验的全过程。本规范明确了单元工程划分原则、工序组成、检验项目分类（主控与一般）以及合格与优良两个质量等级的评定标准，并对焊缝分类、预拼装方法、质量评定程序及报验资料等作出了统一规定，为特型闸门施工质量的规范化管理提供了技术依据。

制造质量检验与评定

本规范将闸门制造划分为埋件制造、门体制造及防腐等单元工程，均为单工序单元。门体制造针对五类特型闸门分别制定了质量检验项目与标准，包括门叶、底轴、支铰、驱动圆盘等关键部件的几何尺寸、形位公差及焊接质量要求。焊缝按重要性分为三类，对一类、二类焊缝的内部质量须采用超声波或射线法进行检测。制造单元工程质量评定分为合格与优良两级，主控检测项目合格率须达100%，一般检测项目合格率分别不低于90%和95%。

安装质量检验与评定

安装单元工程包含埋件安装和门体安装两大类。埋件安装为多工序单元，涵盖底止水、侧止水、支铰、底轨等埋件的安装工序，其中支铰安装等被列为主要工序。门体安装为单工序单元，安装完成后须在无水或有水状态下与启闭机进行联合试运行。安装质量评定遵循工序先行、逐级评定的原则，多工序单元工程质量优良等级须满足工序优良率70%以上且主要工序优良。各类闸门的埋件及门体安装均有具体的检验项目与允许偏差标准。
