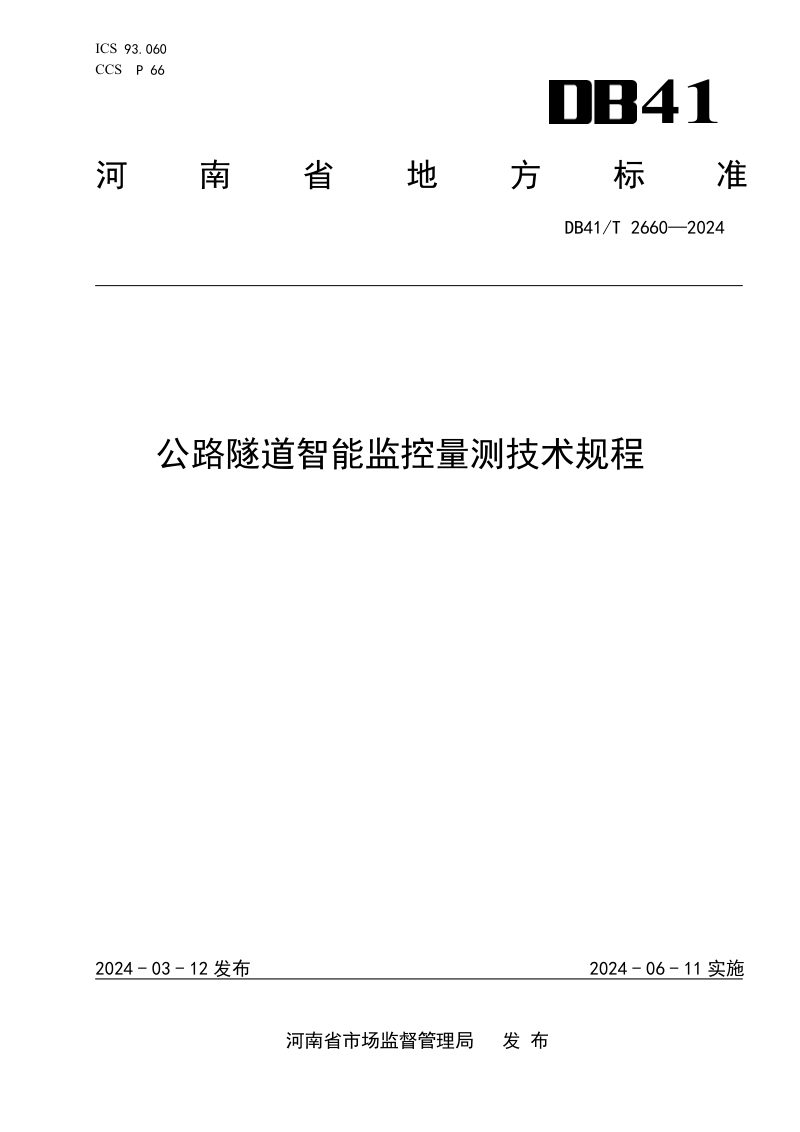

河南省《公路隧道智能监控量测技术规程》DB41/T 2660-2024

本规程规定了钻爆法公路隧道施工期间智能化监控量测的技术要求，涵盖系统架构、数据采集、传感器节点、网络通信、数据存储与处理、安全管理和监测预警等全流程。本规程以智能监测云平台为核心，依托传感器网络和物联网网关实现隧道围岩位移、应力应变、温度湿度、裂缝变形及超前地质预报等项目的自动化采集与实时传输，并引入边缘计算与云存储相结合的混合存储模式，确保数据的高效处理与安全可靠。本规程还建立了三级预警机制，根据监测数据异常程度及时发出警示，并明确系统运维的日常巡检与定期校准要求，为隧道施工安全提供全过程、智能化的技术支撑。

全链路数据采集体系

本规程构建了涵盖温度湿度、围岩位移、应力应变、孔隙水压力、洞内裂缝变形以及超前地质预报的多项目数据采集体系。针对不同监测对象，明确了传感器选型、布点位置、采集频率与精度控制等具体要求，例如要求变形位移监测间隔不大于3小时，应力应变监测间隔不大于0.5小时，并提出地质雷达、瞬变电磁法等多种超前地质预报手段的技术参数与操作规范，确保数据在现场复杂条件下的准确性与实时性。

分布式组网与通信架构

本规程提出根据隧道长度、监测点数量与现场条件，灵活选用总线型、星型或树型网络拓扑结构构建传感器网络。通过协调器、路由器与终端节点的分级部署，实现监测数据的逐级汇聚，并支持RS232/485有线传输及ZigBee、4G/5G、LoRa等无线传输方式。网关承担协议转换与数据封装上传任务，保障传感器网络与云端服务器之间的可靠通信。

数据处理与预警机制

本规程要求对采集数据进行可信度评估和滤波降噪处理，通过粗差探测与缺失数据插补提升数据质量，并基于时间序列分析自动生成周报、月报等统计报表。智能监测云平台根据预设警戒阈值实时识别异常值，将预警级别分为黄色、橙色、红色三级，预警信息通过短信、电话等方式快速报送，并配套建立反馈与应急处置流程，形成从数据采集到安全响应的闭环管理。
