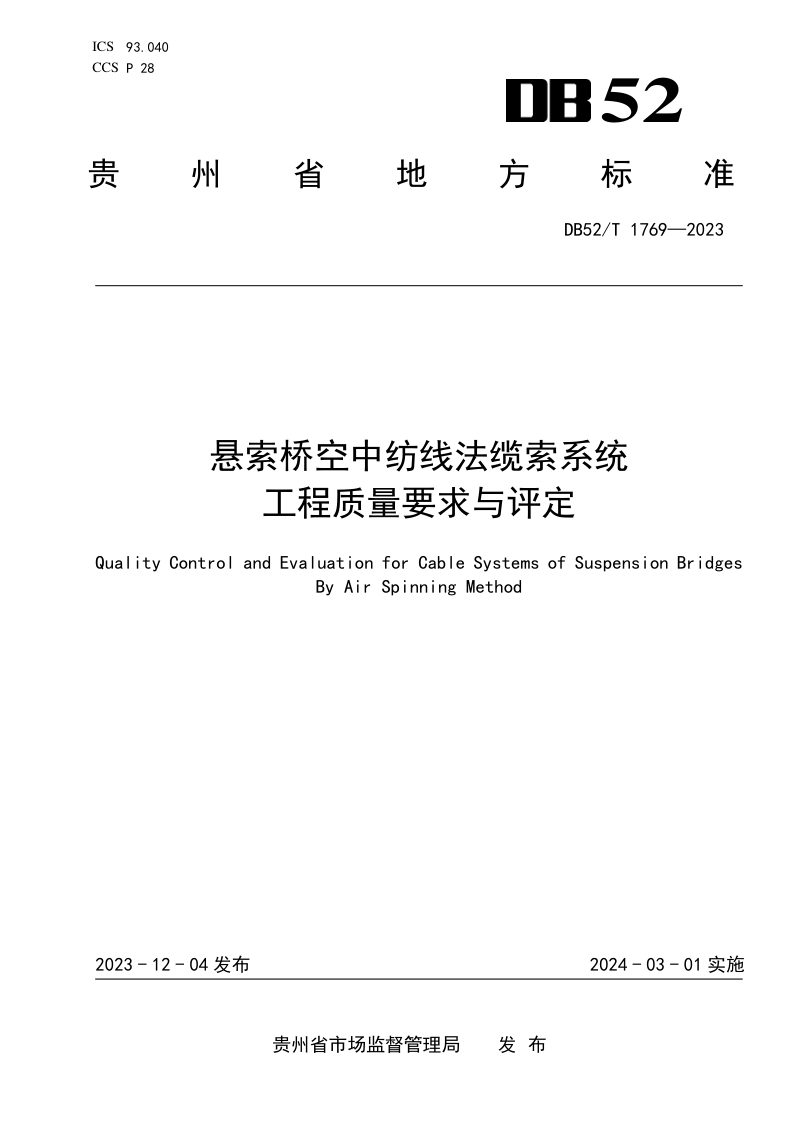

贵州省《悬索桥空中纺线法缆索系统工程质量要求与评定》DB52/T 1769-2023

本规范针对采用空中纺线法（AS法）施工的悬索桥缆索系统，系统规定了索鞍（含主索鞍、散索鞍的制作与安装）、锚固系统（含股靴制作安装、锚固拉杆系统制作安装）以及主缆（含架设、紧缆、缠丝、钢丝连接套筒及其挤压连接）三大核心组成部分的质量控制要求与评定方法。本规范明确了各工序的实测项目、技术指标与外观标准，并以规范性附录形式补充了股靴与锚固拉杆检验、钢丝连接套筒检验及质量评定通用表格，为AS法缆索系统工程提供了从原材料进场到成品验收的全流程质量管控依据。

索鞍制作与安装质量控制

本规范对主索鞍与散索鞍的铸钢件材料性能、无损检测、焊接工艺评定及焊缝探伤提出了明确要求，强调出厂前须进行试拼装、滑动试验或摆动试验。安装时要求底板与支承板密贴、调定初始位置并采取可靠防护，确保鞍槽清洁、顶推就位后锁定牢固，并通过实测项目控制平面位置、高程及四角高差等关键指标。

锚固系统全链条质量要求

本规范覆盖股靴铸件调质处理及静载试验、锚固拉杆系统的氧化调质与组件连接试验，以及安装阶段的前锚垫板定位、拉杆张拉力和变形双控等核心环节。对股靴索槽、拉杆孔表面清洁度及防腐镀层完整性提出严格外观要求，并规定静载试验须按拉力设计值及2.5倍标准组合拉力值逐级加载检验，确保锚固传力可靠。

主缆架设与成型精度管控

本规范以主缆钢丝直径偏差控制、纺丝张力控制（恒张力法或高低张力法）和索股垂度调整为核心，要求同一索股内钢丝长度相对偏差不超过主跨跨径的万分之一，制索误差不超过无应力长度的万分之一。紧缆工序明确了预紧缆与正式紧缆的作业顺序、时机及空隙率目标，缠丝工序则规定了导入力计算原则及焊接固定要求，确保主缆线形精确、密实度及防护质量达标。
