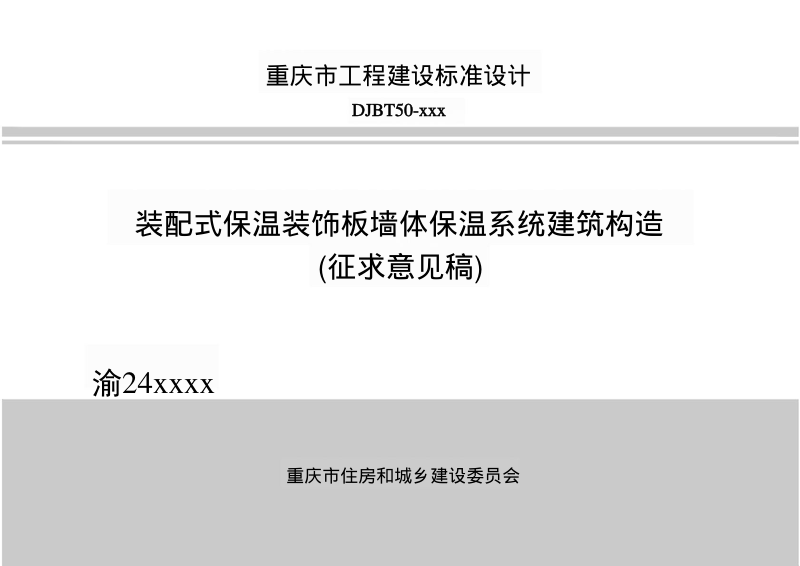

重庆市《装配式保温装饰板墙体保温系统建筑构造》（征求意见稿）

本图集是重庆市关于装配式保温装饰板墙体保温系统的工程建设标准设计，适用于新建、扩建民用建筑及既有建筑节能改造工程。本图集系统规定了由工厂预制保温装饰板、锚固连接件、通长支承件、承托架、粘结砂浆及密封材料等组成的装配式围护构造体系，按单位面积质量分为I型（小于20kg/m²）、II型（20至30kg/m²）和III型（30至45kg/m²）三类，对应不同使用高度限制。本图集强调系统应与主体结构同步设计，并推荐采用建筑信息模型（BIM）技术辅助排板与深化加工，从材料性能、结构计算、抗震抗风设计、防火防水构造到施工验收各环节提出了完整的技术要求。

系统构造与材料规定

本图集明确了保温装饰板可采用纤维水泥平板、纤维增强硅酸钙板、天然花岗石板、瓷板及铝合金涂层板等多种面板材料，并对各材料的强度、吸水率、厚度等关键指标作出规定。系统连接支承件材质须选用不锈钢、铝合金或经防腐处理的钢材，承托架应在楼层标高处设置。保温装饰板与基层墙体间须采用粘结砂浆满粘填充，板缝宽度根据面板材质不同控制在6mm至16mm之间，并做好密封防水处理。

设计与施工核心要求

本图集规定系统设计工作年限不应少于25年，保温材料厚度需按节能标准计算确定。施工前须制作样板墙，严禁在现场对保温装饰板进行切割开槽等深加工；安装时自下而上、采用满粘法，并同步完成锚固连接件与通长支承件的安装。施工环境温度不应低于5℃，五级以上大风及雨天不得施工。系统门窗洞口、勒脚、变形缝等关键部位均有详尽的构造处理要求。

验收与质量控制

本图集要求系统材料和配套辅件进场时须提供质量合格证及有效期内型式检验报告，并对保温装饰板进行见证取样复验。质量验收涵盖施工过程检查、隐蔽工程验收和检验批验收，其中隐蔽工程须对基层墙体、锚固件安装位置与数量、保温装饰板锚固槽体尺寸及保温材料厚度等关键节点进行记录。检验批按每1000m²墙面面积划分，主控项目须全部合格，一般项目合格率不低于90%。
