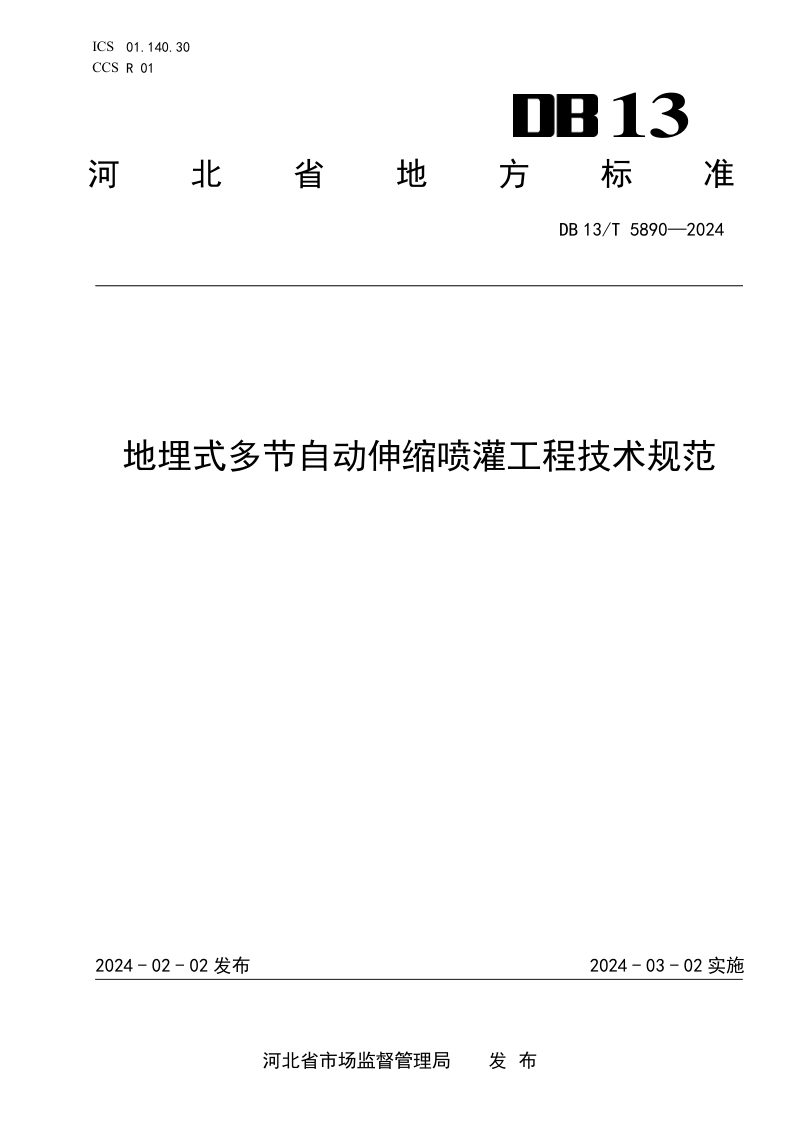

河北省《地埋式多节自动伸缩喷灌工程技术规范》DB13/T 5890-2024

本规范系统规定了地埋式多节自动伸缩喷灌工程从设计到维护的全流程技术要求。本规范以田间输配水管网埋于地下、喷头和多节竖管在水压作用下自动伸出地面并在结束后自动回缩至耕作层以下为核心技术路线，适用于小麦、玉米、苜蓿、牧草等密植作物的灌溉工程。全文围绕适用条件、工程设计、施工安装、调试运行和工程维护五大环节展开，明确了系统由水源工程、首部枢纽、输配水管网和自动伸缩喷灌装置四部分组成的架构，并对管网布置形式、喷头技术参数、水力计算等关键设计要素作出规定，同时涵盖开沟、竖管垂直安装、水压试验、轮灌制度及越冬排水等实操要求。

系统组成与适用条件

本规范明确工程由水源工程、首部枢纽、输配水管网和田间自动伸缩喷灌灌水器四部分构成，可配套信息化自动控制系统。适用场景要求土壤层深度在1.3米以上、砾石含量低于1%、土地坡度小于15°，水源须符合农田灌溉水质标准。

工程设计要点

本规范对喷头工作压力、射程、流量等参数作出量化规定，并提供梳子型和篦子型两种田间管网布置方案，分别适用于地头长度小于或大于300米的情况。水力计算按微灌工程技术标准执行，喷头布置须兼顾雾化程度和喷洒均匀度指标。

施工安装与调试要求

本规范强调自动伸缩竖管须与水平面呈90°垂直安装、偏差不超过0.5°，开沟宽度控制在20至30厘米，寒冷地区须预留落差以便冬季排水。调试阶段须进行水压试验，重点检验伸缩杆升降是否正常，并检查连接处是否漏水、喷头旋转及喷洒半径是否达标。

运行维护规范

本规范要求初次灌溉时缓慢开启阀门以排出管道气体，轮灌过程中须先开启下一组喷灌再关闭上一组。每年灌溉季结束后应检查伸缩装置是否回缩到位，寒冷地区须排空管道积水，次年使用前检修易损件。
