福建省《民用建筑围护结构节能工程做法及数据》DBJ/T 13-97

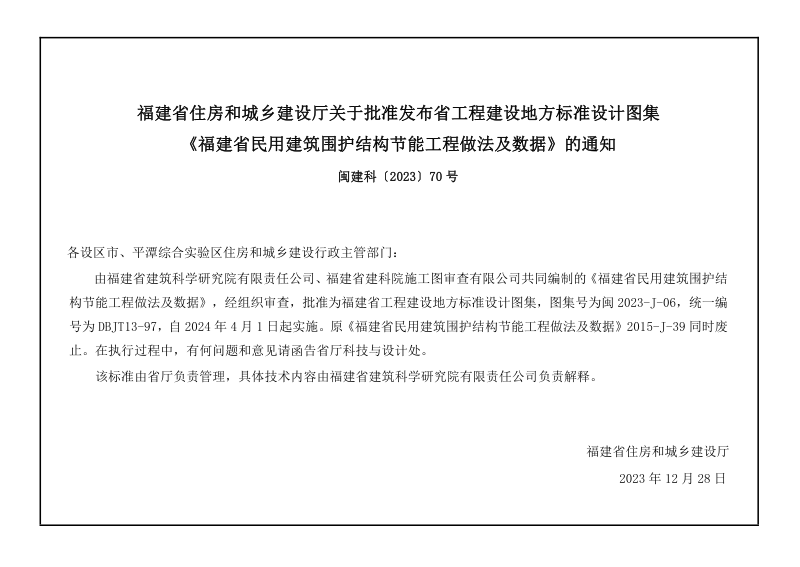

本图集是在原《福建省民用建筑围护结构节能工程做法及数据》闽2015-J-39基础上修编而成的福建省工程建设地方标准设计图集，自2024年4月1日起实施，原图集同时废止。本图集依据最新修订的《福建省居住建筑节能设计标准》《福建省公共建筑节能设计标准》及现行国家相关建筑节能标准，充分结合福建省气候特点与建筑节能产业现状编制而成。本图集系统提供了福建省民用建筑围护结构节能设计所需的常用构造做法和相关热工性能参数数据，涵盖墙体、屋面、门窗、建筑遮阳及建筑反射隔热涂料等内容，适用于新建、改建和扩建的民用建筑围护结构节能设计，可供设计、施工图审查、施工及监理工作参照使用。

主要技术内容与修订要点

本图集的技术内容分为总说明、墙体、屋面、门窗、建筑遮阳、建筑反射隔热涂料及附录七个部分。本次修订按热工分区调整了保温材料的修正系数，补充了容器型种植屋面构造，增加了墙板章节，并调整了部分砌块热工参数，删除了不常用砌块。在外窗方面，本图集调整了部分玻璃参数，增加了三玻两腔玻璃参数，修订了窗框面积比及门窗传热系数与太阳得热系数，删除铝合金窗热工参数的同时增加了铝木复合窗和透光幕墙热工参数，建筑遮阳系数统一按夏季公式计算。

适用原则与计算方法

本图集明确了外墙平均传热系数和平均热惰性指标按主体部位与热桥部位加权平均的简化计算公式，并提供了各部分面积比的取值指引。当实际工程选用的材料性能参数与本图集选用值不同时，可依据检测数据调整。对于采用建筑反射隔热涂料的外墙或屋面，本图集给出了引入当量热阻附加值后的传热系数修正公式，并附有计算示例。建筑遮阳部分规定了各朝向范围及内插法取值方法，活动遮阳系数设计值可采用最小值。
