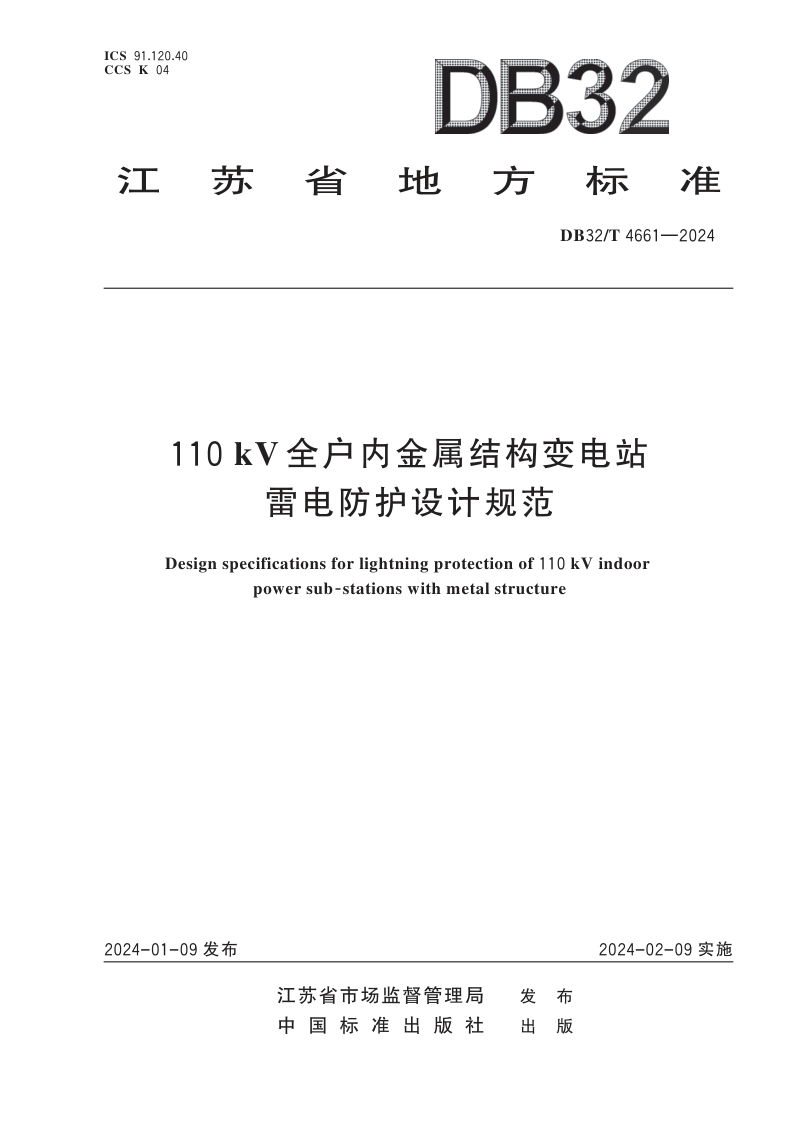

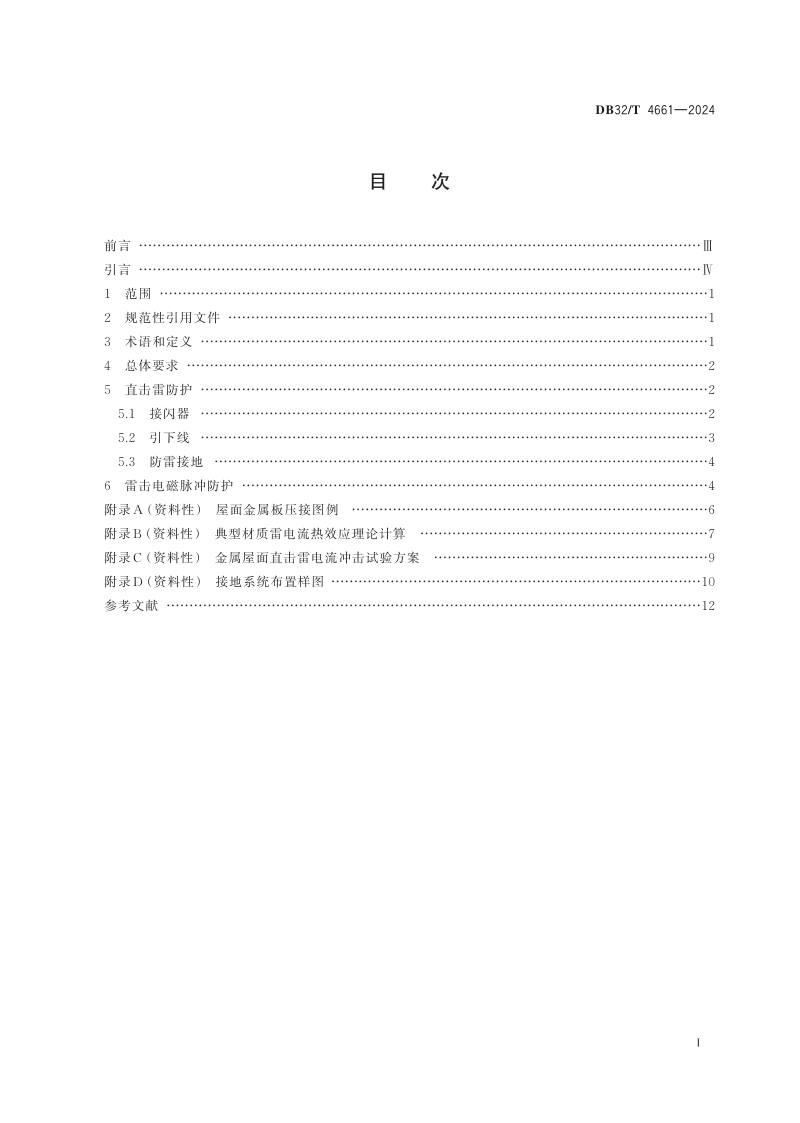

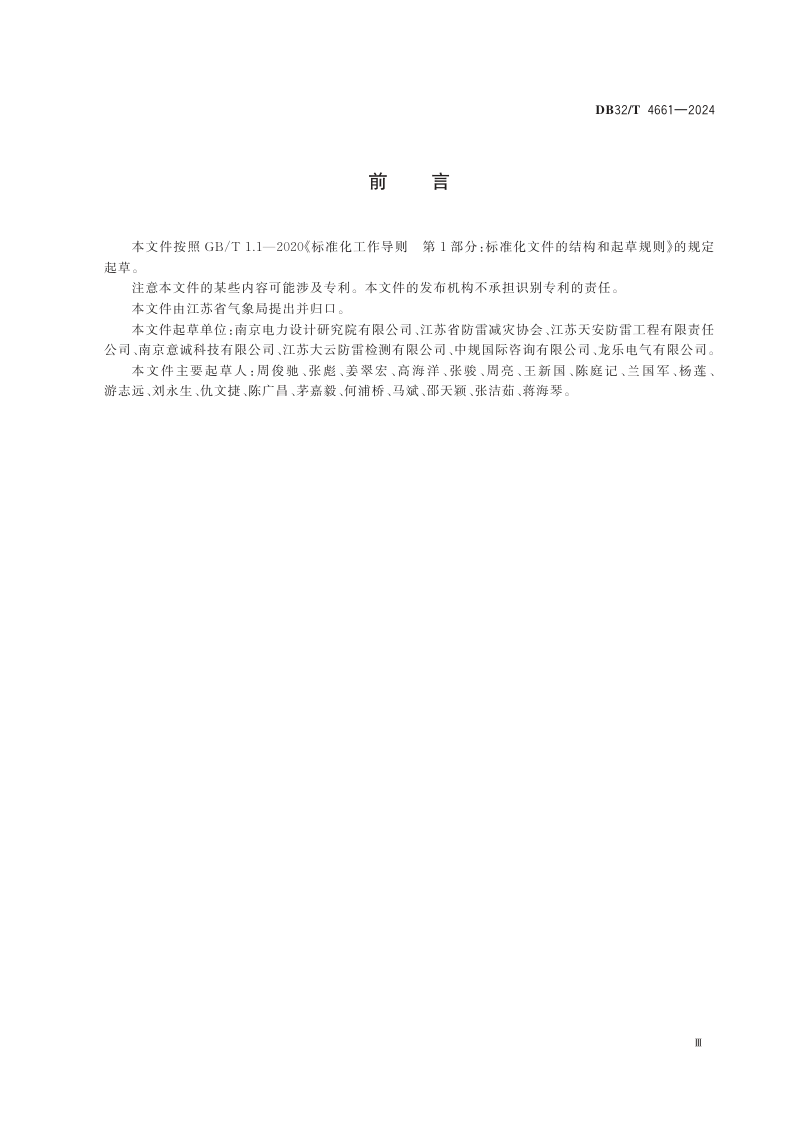

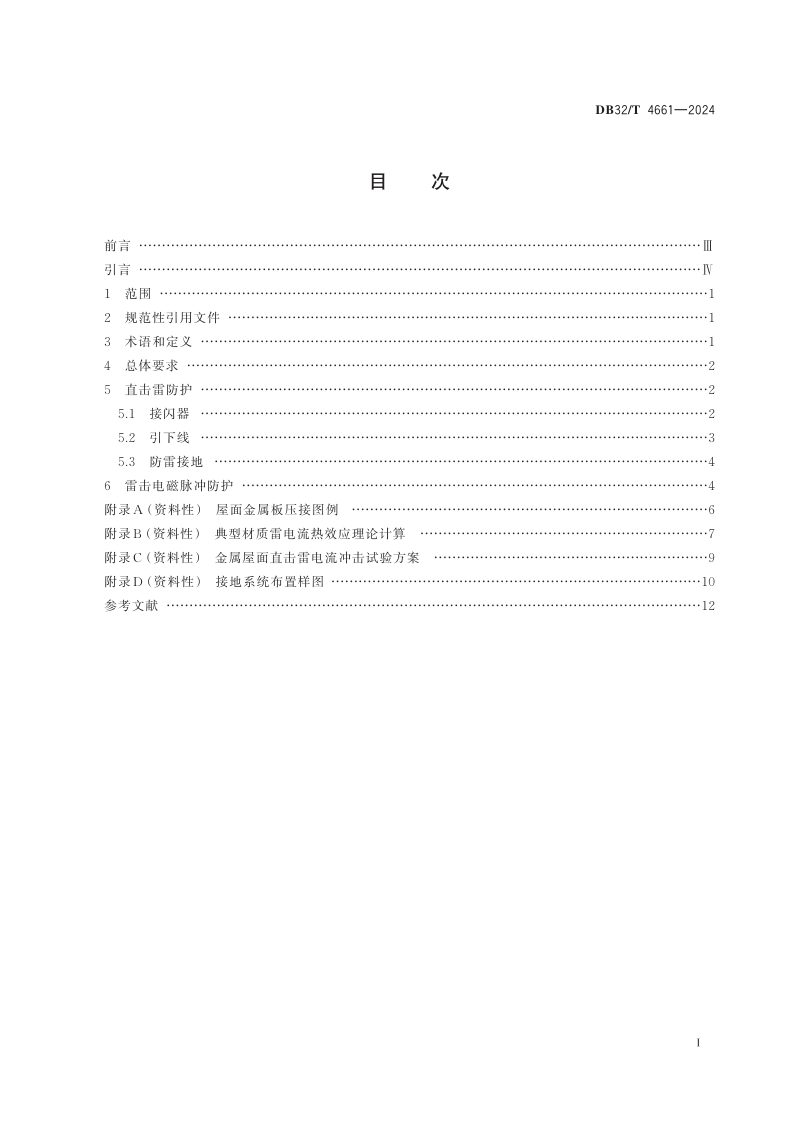

江苏省《110kV全户内金属结构变电站雷电防护设计规范》DB32/T 4661-2024

本规范针对110kV全户内金属结构变电站，规定了雷电防护设计的总体要求、直击雷防护和雷击电磁脉冲防护措施。由于该类变电站主体结构采用金属预制件装配而成，与传统混凝土变电站在材质和构造上存在显著差异，本规范提出了与之相适应的防雷技术方案，以确保防护措施安全可靠、经济合理。本规范按第二类防雷建筑物标准进行设计，并特别关注强雷区与高土壤电阻率地区的差异化要求。在直击雷防护方面，本规范明确了金属屋面作为自然接闪器及金属框架作为自然引下线的适用条件、连接工艺和材料厚度要求；在雷击电磁脉冲防护方面，则从雷电防护区划分、等电位连接、屏蔽及线缆敷设等方面作出规定，以系统提升变电站的雷电综合防护能力。

总体防护要求与差异化策略

本规范要求110kV全户内金属结构变电站采取直击雷防护和雷击电磁脉冲防护相结合的综合措施，并按第二类防雷建筑物标准执行。当站址处于强雷区且土壤电阻率较高时，允许利用金属屋面和金属框架作为自然防雷装置的一般做法不再适用，须专门设置独立的接闪器、引下线并做好绝缘隔离，以保障特殊环境下的防雷可靠性。

直击雷防护的系统规定

本规范详细规定了利用金属屋面作为自然接闪器时板材的连接方式、过渡电阻限值及各类金属材质的最小厚度要求，并提供了理论计算和试验方法作为支撑。对于突出屋面的非金属部件，须增设接闪器加以保护。在引下线设置上，优先利用变电站金属框架结构，强调构件间可靠电气贯通；当条件不满足时，应独立设置引下线并明确其与站内金属结构的绝缘隔离要求。防雷接地推荐采用共用接地系统，并根据故障电流确定接地电阻限值。

雷击电磁脉冲防护与等电位措施

本规范对变电站的雷电防护区进行划分，要求低压电缆和控制电缆在穿越不同防护区界面时其屏蔽层须做好等电位连接，变电站窗户宜敷设金属网格并与框架可靠连接。进入站内的供配电线路及其他金属线缆宜埋地引入并就近接地，架空线路进入变电站时则应在进线端加装无间隙金属氧化物避雷器，以有效抑制雷电过电压侵入。
