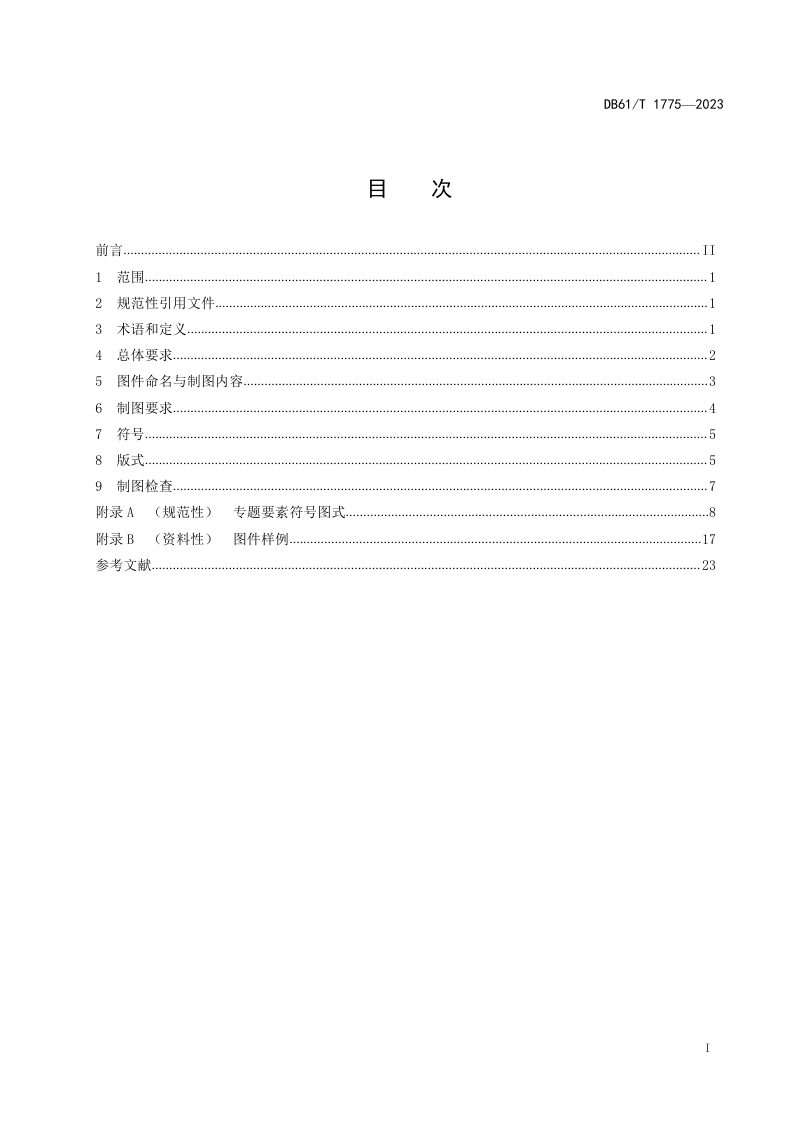

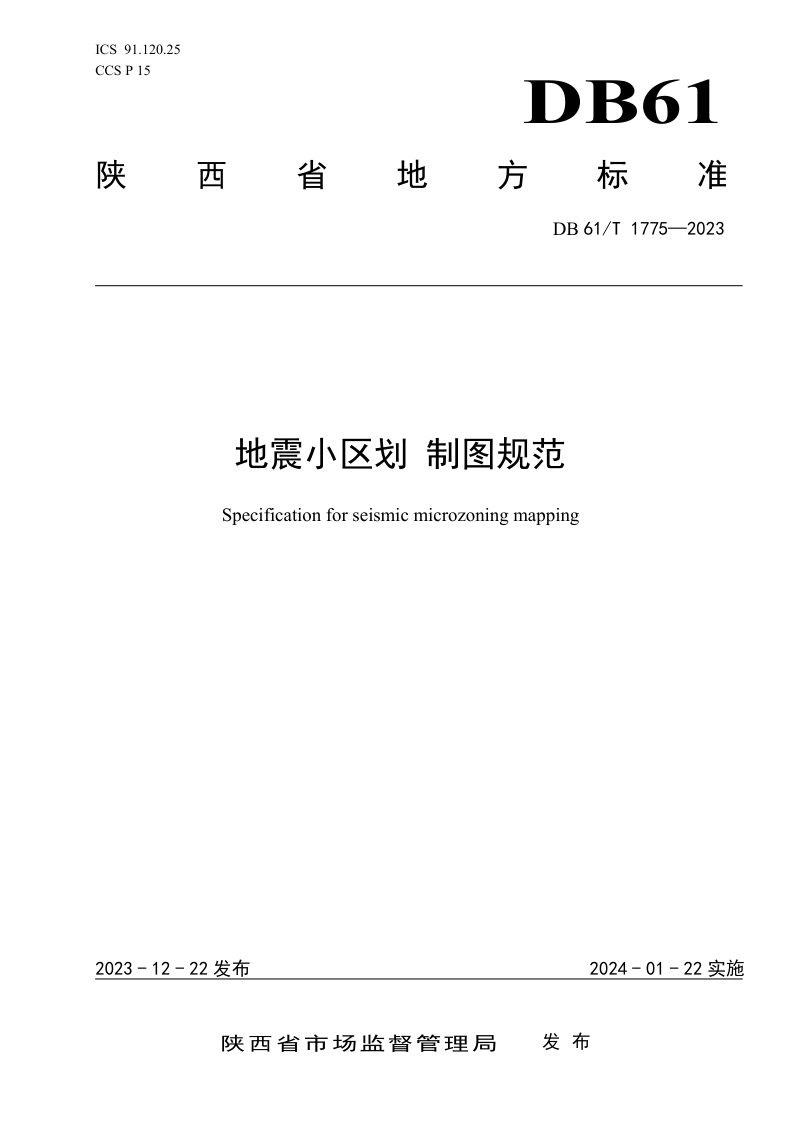

陕西省《地震小区划 制图规范》DB61/T 1775-2023

本规范规定了陕西省地震小区划图件制作的完整技术要求，适用于地震小区划图件的编制工作。本规范以国家相关法律法规和标准为依据，对图件的总体要求、图件命名与制图内容、制图要求、符号体系、版式设计和制图检查等环节作出了系统规定，旨在统一地震小区划成果图件的表达方式，确保图件编制的规范性、科学性和一致性，为地震小区划工作提供标准化的制图支撑。

图件编制的基本遵循

本规范明确了地震小区划图件编制必须符合《地图管理条例》及国家相关技术标准的要求，坐标系统采用2000国家大地坐标系，高程系统采用1985国家高程基准，地图投影采用高斯-克吕格投影。图件比例尺应在1:5000至1:50000之间合理选择，专题要素须符合配套数据库规范的要求。

图件内容与要素构成

本规范规定图件采用“行政区划+图件类别名称”的命名方式，内容由地理底图和专题要素两部分组成。地理底图包含行政区划、居民点、水系和交通等基础图层，专题要素则涵盖多遇地震动、基本地震动、罕遇地震动、地震地质灾害和活动断裂分布等各类小区划成果，专题要素须作为制图的视觉核心。

符号与版式规范

本规范对点要素、线要素、面要素及注记符号的图式分别作出规定，地理底图符号和专题要素符号须分别遵循相应的国家标准和行业标准。图件版式由标题区、图件区和注释区组成，各类辅助要素如图廓、经纬网格、指北针、比例尺和图例的绘制均有明确的技术要求。
