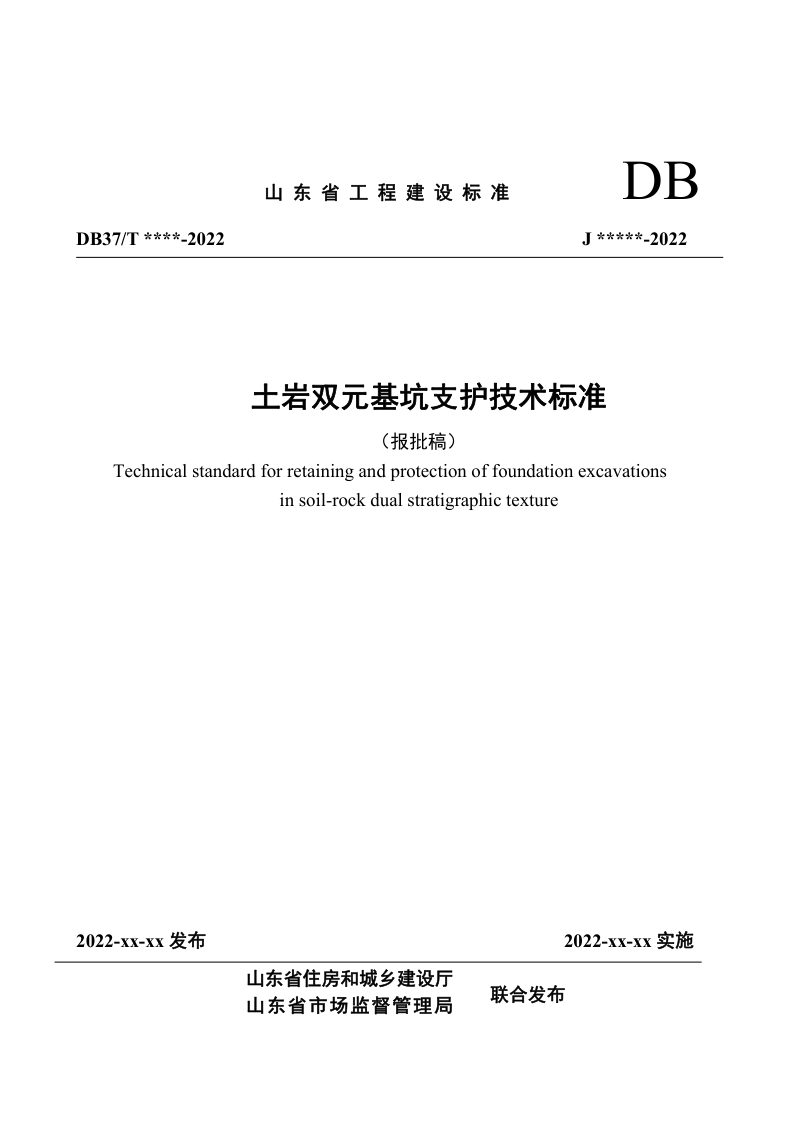

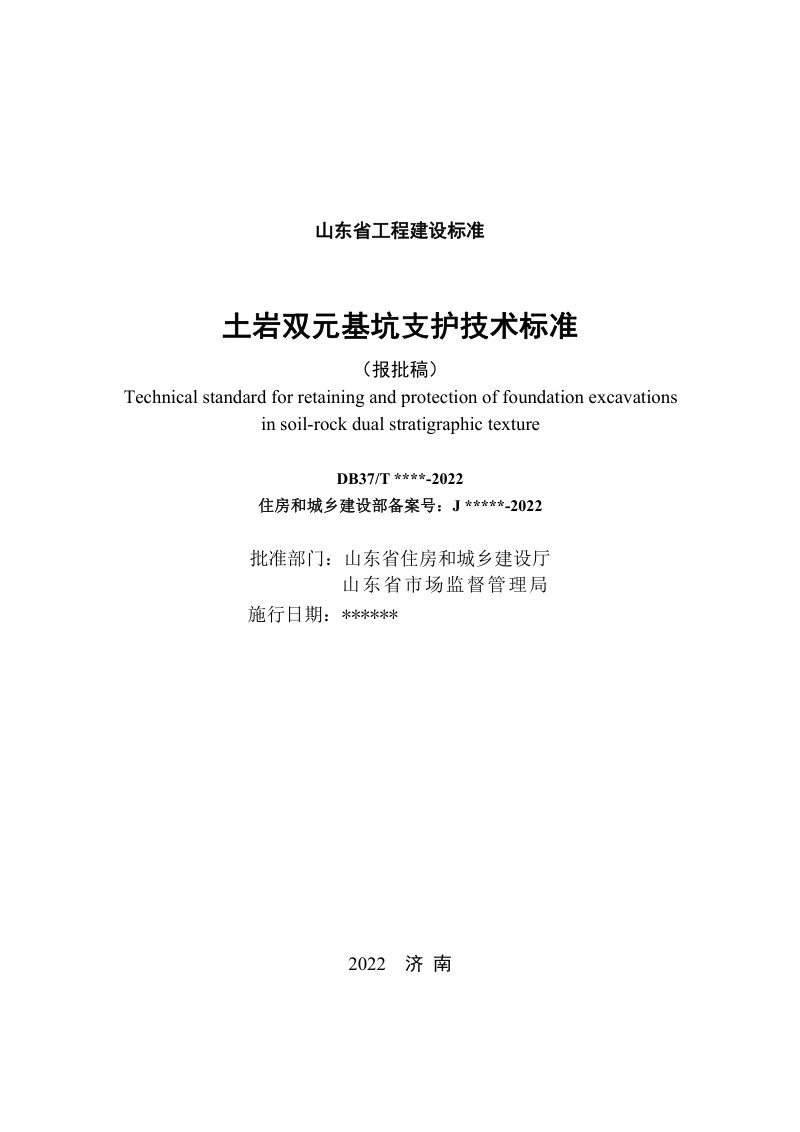

山东省《土岩双元基坑支护技术标准》DB37/T 5233-2022

本规范旨在为山东省内上部为土体、下部为岩体的“土岩双元”基坑支护工程提供全流程技术依据。本规范明确了此类基坑的勘察要求，特别强调须查明土岩界面与岩体结构面，并依据不同地质组合预判圆弧-平面、滑切、切面滑动等整体破坏模式。在设计环节，本规范提供了支护结构选型、土岩压力计算及整体稳定性验算方法，并针对吊脚桩、多阶微型桩岩石锚喷等关键构造提出了具体技术指标与措施。施工部分对土钉、锚杆、微型桩等穿越土岩界面的工艺转换与垂直度控制作出规定，监测部分则聚焦于土岩交界面及内倾结构面等关键部位的变形捕捉，形成了覆盖勘察、设计、施工、监测与验收的闭环标准体系。

勘察与破坏模式界定

本规范规定土岩双元基坑勘察应与主体结构勘察结合，且必须查明基岩面形态、岩石风化程度、岩体结构面性状及地下水对界面稳定性的影响。本规范将基坑整体破坏模式划分为圆弧-平面滑动、滑切破坏及切面滑动等类型，要求设计人员根据下部岩体的自稳能力及是否存在内倾结构面，联合确定上部土体圆弧滑动与下部岩体破坏的组合形式，从而为精准支护设计提供依据。

支护设计原理与构造

本规范强调应充分利用岩体自稳能力，根据岩体特征和土体特征基坑分类选型，并提出了土岩双元基坑的整体稳定性验算公式。在构造上，本规范对吊脚桩的岩肩宽度、嵌固深度及锁脚锚杆预应力，以及多阶微型桩岩石锚喷的桩径、错台宽度等均给出了量化要求，并规定在圆弧-平面破坏时需设置穿透土岩界面的构造锚杆或错台，以防止上部土体沿界面滑移。

施工工艺与监测重点

本规范要求施工工艺必须适应土岩地层的转换，岩体开挖应兼顾上部土体成品的保护，并对微型桩在倾斜岩面钻进时的纠偏措施及吊脚桩的护壁与清渣提出了严格要求。监测上，本规范将土岩交界面和内倾结构面作为重点监控对象，要求在其上下布置监测点，并建议对重要基坑采用系列深层水平位移点监测整体破坏模式，以信息化施工保障工程安全。
