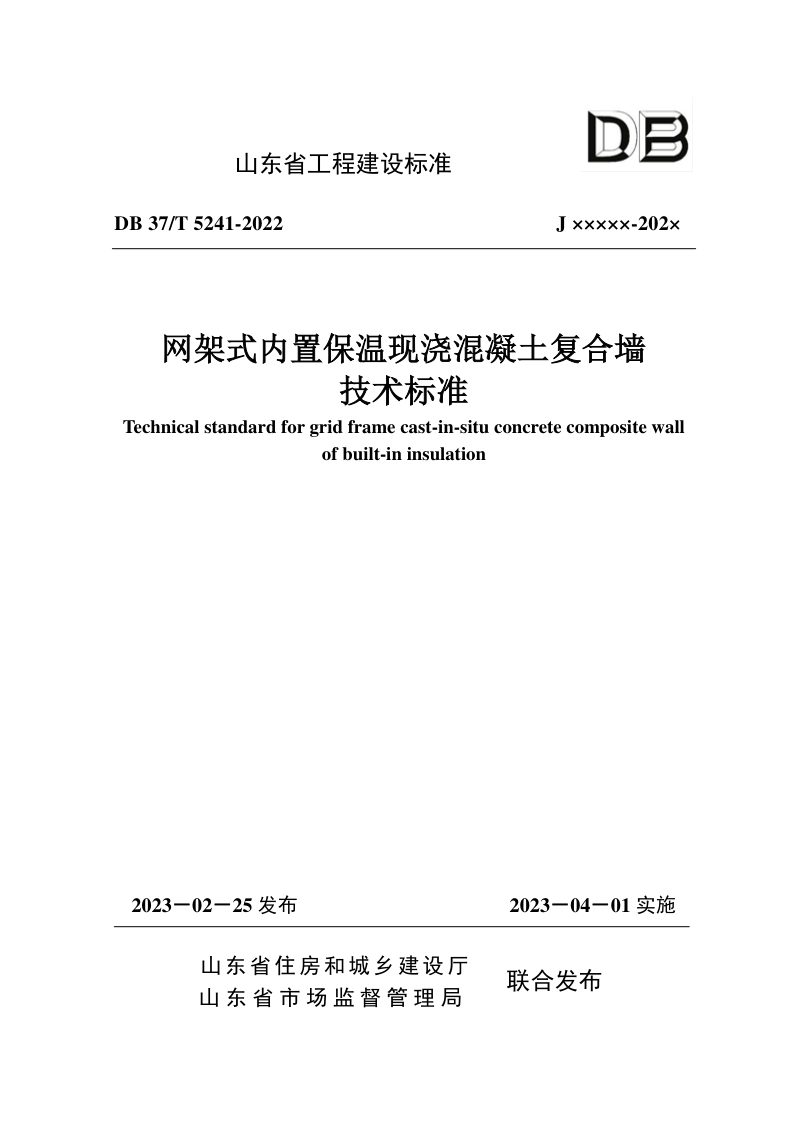

山东省《网架式内置保温现浇混凝土复合墙技术标准》DB37/T 5241-2022

本标准是对原《CL建筑体系技术规程》的修订，旨在规范网架式内置保温现浇混凝土复合墙（简称CL复合墙）在工程中的设计、施工与质量验收。本技术标准明确了CL复合墙由内外两叶现浇混凝土与中间保温层通过钢筋焊接网架连接而成，分为复合剪力墙和复合填充墙两类。修订后，本标准进一步明确了墙体的设计使用年限与耐火极限不应低于2.5小时，调整了房屋最大适用高度，统一了墙体厚度取值，并细化了保温材料导热系数的修正系数。本规范强调CL复合墙应做到技术先进、安全适用、经济合理，其设计、施工和验收除符合本标准外，还需满足国家和山东省现行相关标准的规定，适用于抗震设防烈度8度及以下地区的新建、扩建和改建民用建筑。

核心材料与性能要求

本规范对构成CL复合墙的核心材料提出了严格要求。混凝土强度等级不应低于C25，粗骨料粒径不宜大于10mm，现场浇筑宜采用自密实混凝土以保证在狭窄截面内的填充密实度。保温芯材可采用XPS板、SPS板、EPS板、SEPS板等，其性能指标须符合规定。关键的连接件——腹筋，当采用冷拔低碳钢丝时，对其直径、力学性能及表面防腐涂层均有明确标准，以确保保温层与两侧混凝土层的长期可靠连接。

设计与构造关键规定

本标准在结构设计方面规定，CL复合剪力墙可按普通钢筋混凝土剪力墙进行设计，明确了不同结构类型的最大适用高度和抗震等级。在构造措施上，详细规定了防护层与结构层的截面厚度、钢筋焊接网的配筋率、腹筋的布置密度（每平方米不少于50个）及边缘构件的设置方式。为保障热工性能，规定了保温层导热系数的修正系数取值，并要求对保温层端部及悬挑构件进行二次保温处理以削减热桥效应。

施工与质量验收要点

本规范对施工环节做出细致规定，要求CL网架板在工厂化制作，现场安装时需采取防止保温层移位和损坏的措施。保温层两侧混凝土应同时浇筑，并通过控制浇筑面高差和混凝土坍落度来保障浇筑质量。质量验收部分将CL网架板安装和现浇防护层混凝土作为关键分项，明确了主控项目和一般项目的检验标准、检查数量与方法，要求质量证明文件齐全，并对网架板的力学性能和保温材料的复检提出了具体要求。
