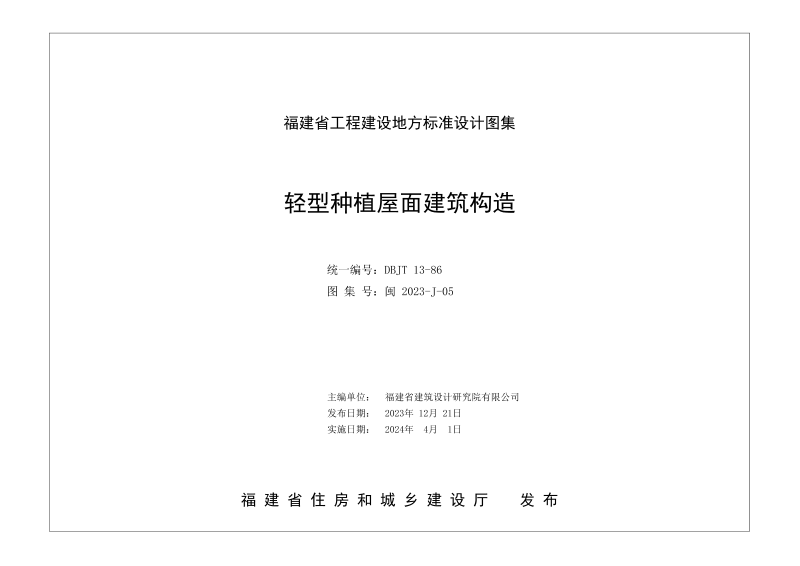

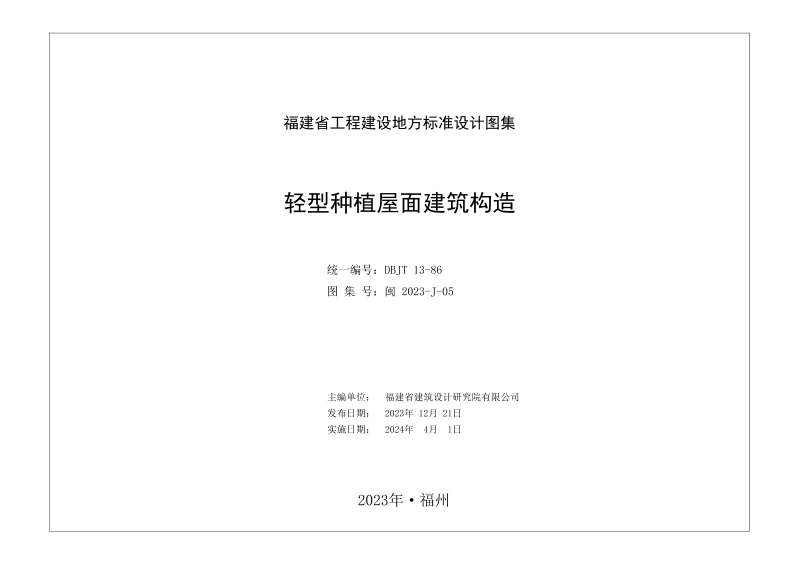

福建省《轻型种植屋面建筑构造》DBJT 13-86

本图集作为福建省工程建设地方标准设计图集，替代了原2010年版图集，系统规定了轻型种植屋面在平屋面、坡屋面、钢基板屋面和容器种植四种形式下的建筑构造做法与技术要求。本图集以“防、排、蓄、植并重，安全、节能、环保、经济”为原则，明确了种植构造层总自重小于1.8kN/m²的荷载限值，并对防水等级、耐根穿刺性能、保温层设置、排蓄水系统及植被选择等关键环节作出了统一规定。在既有建筑改造方面，本图集强调结构鉴定与防水评估的前置条件，并推荐优先采用轻型容器种植方式，以兼顾安全性与可操作性。

主要技术内容

本图集从设计、施工到材料选用建立了完整的技术闭环。在设计层面，本图集要求屋面防水等级为一级，且必须设置至少一道耐根穿刺防水层，其上需设保护层；保温材料密度须小于100kg/m³，吸水率不大于6%。同时，对女儿墙泛水距离、变形缝隔离、天沟排水坡度及管道出屋面高度等细部构造均给出了明确的尺寸与做法要求，确保排水通畅、根阻有效。

四种屋面类型的差异化规定

本图集针对不同基层条件进行了专项构造设计。轻型种植平屋面适用于2%至10%的坡度，明确了树木固定措施和种植池的设置要求；坡屋面适用于10%至35%的坡度，强调防滑系统与挡土板的设置；钢基板种植屋面则依托压型钢板复合保温体系，适用于3%至20%的坡度；容器种植屋面适用坡度范围最广，要求容器之间通过连接条形成整体，并注重模块化组合与排水组织。

荷载与种植构造的量化标准

本图集将种植荷载纳入屋面结构永久荷载，要求耐根穿刺防水层以上荷载不小于1kN/m²，并提供了详细的初栽植物荷载、种植土饱和水容重及常用材料荷载参考值。种植土采用有机无机复合基质，过滤层采用聚酯无纺布，排蓄水层则根据降水量选择凹凸型或网状交织排水板，各项材料性能指标均在总说明中予以明确。
