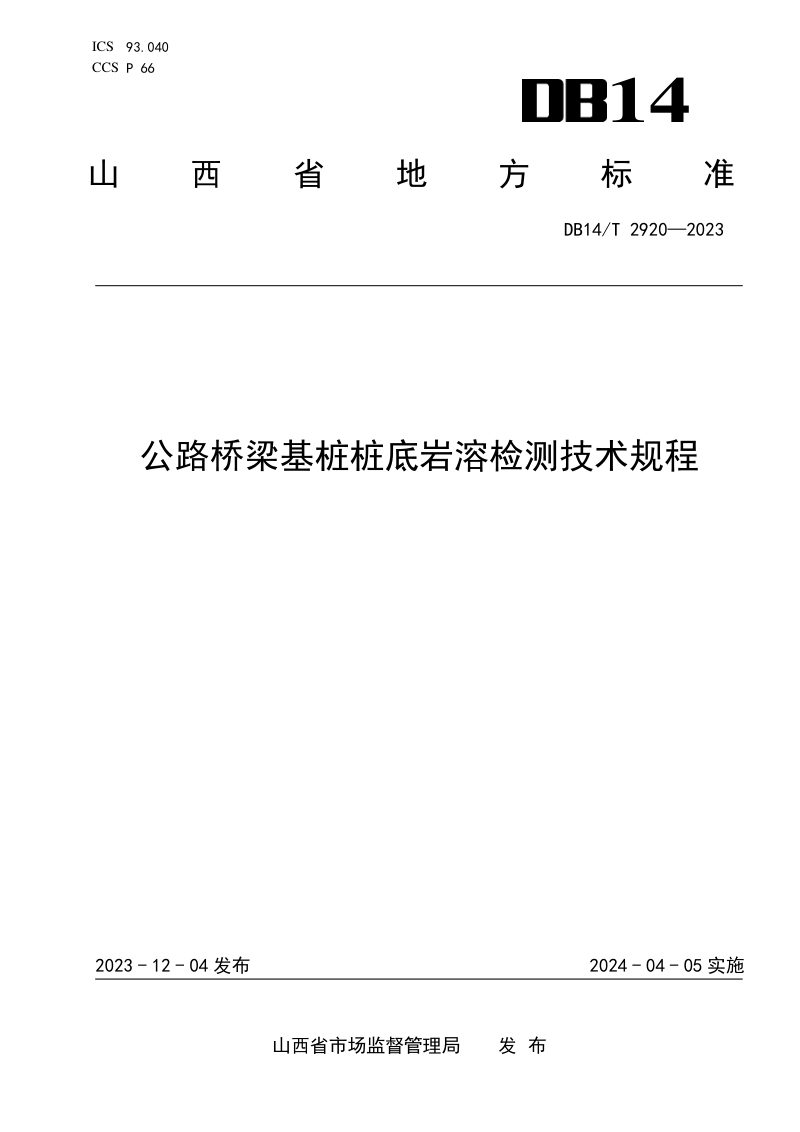

山西省《公路桥梁基桩桩底岩溶检测技术规程》DB14/T 2920-2023

本规程规定了山西省公路桥梁基桩桩底岩溶检测的技术要求，适用于大直径灌注桩桩底一定范围内的溶洞、溶蚀裂隙及软弱夹层等不良地质体的探测与评价。本规程构建了以声呐法、地质雷达法、超高密度电法和钻探法为主体的综合检测体系，针对不同桩孔条件明确了各方法的适用情形、仪器设备参数、现场操作要点及数据分析判定标准。检测工作遵循方案编制、现场实施、数据分析和报告出具的基本程序，要求在成孔后48小时内完成检测，并对桩底岩溶类别进行综合判定，为桥梁基础安全提供技术保障。

检测方法的选择与适用条件

本规程规定了四种主要检测方法，各有明确的适用边界。声呐法适用于桩孔底部有高度不少于20cm水或泥浆的大直径灌注桩，利用弹性波反射特性探测桩底10米范围内的溶洞。地质雷达法适用于孔深不超过20米且桩底无积水的工况，采用高频电磁波识别不均匀体。超高密度电法要求桩孔内稳定液面深度不小于20米，通过视电阻率反演分析溶蚀裂隙等不良地质体。钻探法则分为施工前的超前钻法和成孔后的钻芯法，通过钻取芯样直接判别岩土性状。

现场检测的操作与质量控制

现场检测强调设备状态确认和环境条件满足后方可实施。声呐法要求清理沉渣并确保声呐发射器与桩底垂直；地质雷达法注重天线与基岩面的良好耦合及孔壁稳定；超高密度电法对电极布置、供电电流稳定性及检查观测均方相对误差不超过±5%提出了明确要求；钻探法规定了钻孔垂直度偏差不大于0.5%、芯样应装箱保存拍照，并在工作结束后用水泥浆回灌封闭孔位。

数据判定的规则与综合评判

本规程为每种方法建立了岩溶类别判定依据。声呐法通过反射波波列图分析波形完整性；地质雷达法基于时间剖面和深度剖面波形图像进行判定；超高密度电法依赖二维视电阻率等值线图识别人工异常；钻探法则依据实际钻进情况和芯样描述。当单一方法出现信号弱、波形畸变严重、反演结果与地质资料不符等情况时，须结合其他检测方法进行综合评判，确保结论可靠。
