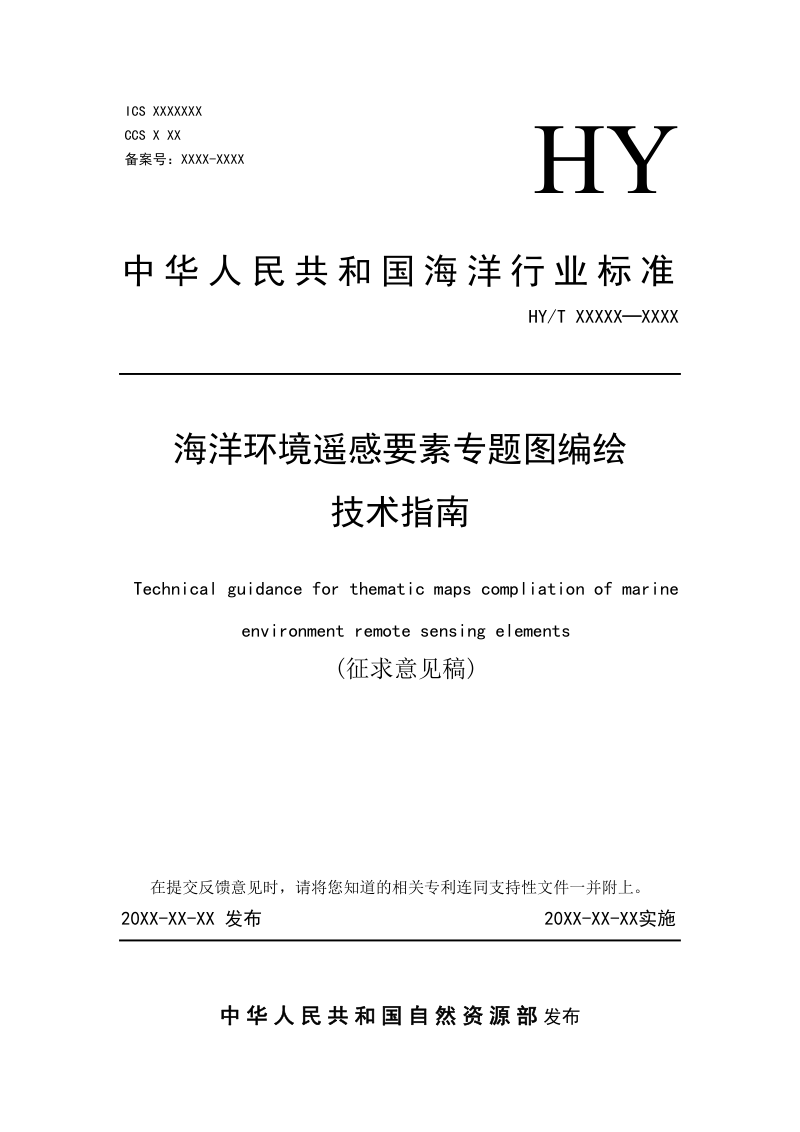

《海洋环境遥感要素专题图编绘技术指南》（征求意见稿）

本指南规定了海洋环境遥感要素专题图编绘的技术要求，适用于海洋水色环境、海洋动力环境、海洋动力过程、海洋大气环境及海洋冰雪环境等多领域遥感要素专题图的规范化制作。本指南以综合合理性、完备性和现势性为基本原则，明确了从准备工作、底图编绘、专题要素编绘、图面整饰到成果整编与质量检查的全流程技术方法。在数学基础上，统一采用2000国家大地坐标系和1985国家高程基准，并对投影方式、比例尺选择作出规定。针对不同遥感要素的数据类型和数值分布特征，本指南系统提出了栅格数据分级渲染、矢量数据符号化表达、统计图表配置及多要素叠加渲染等差异化编绘方案，并附有拉伸、分级、插值等规范化处理方法的详细说明。

总体框架与制图流程

本指南构建了涵盖总则、准备、编绘、整饰、成果整编的全链条技术框架。制图流程以资料收集与评价为起点，经制图需求分析与要素特征分析后，依次完成地理底图编绘和专题要素编绘，再进行图名、图廓、图例、比例尺及注记配置等图面整饰，最终形成包含专题图、元数据、数据清单在内的完整成果。地理底图编绘须根据制图主题选取海岸带、海域、陆地水文、境界及居民地等基础地理要素，并依据相关标准进行符号化设计。

专题要素分类与编绘要求

本指南依据行业标准对五大类海洋环境遥感要素进行了系统分类与编码，并针对各类要素的数值特征规定了图式图例及符号式样。海洋水色环境要素编绘时，对叶绿素a浓度、悬浮泥沙浓度等近岸与大洋梯度差异显著参数，宜采用对数坐标色带设计。海洋动力环境要素需根据是否表达方向信息，分别采用唯一值渲染或箭头符号表达。海洋动力过程要素如内波、中尺度涡等，其频次统计图应按规定的网格分辨率制作。海洋冰雪环境要素编绘同样需依据其数据值域分布设定相应渲染方案。

图面整饰与成果整编

图面整饰环节对制图样式、图名构成、图廓绘制、图例位置、比例尺标注及注记配置方式均作出统一规定，确保专题图产品规范美观。成果整编要求按层级目录组织专题图、元数据、数据清单及文档资料，并明确规定了各类文件的命名格式。元数据须记录要素名称、区域范围、获取与处理时间等信息，数据清单则按数据集分类统计图件数量。质量检查采用二级检查一级验收制度，依据完备性、现势性、图面质量等指标独立逐级开展，确保成果符合技术设计与作业规范。
