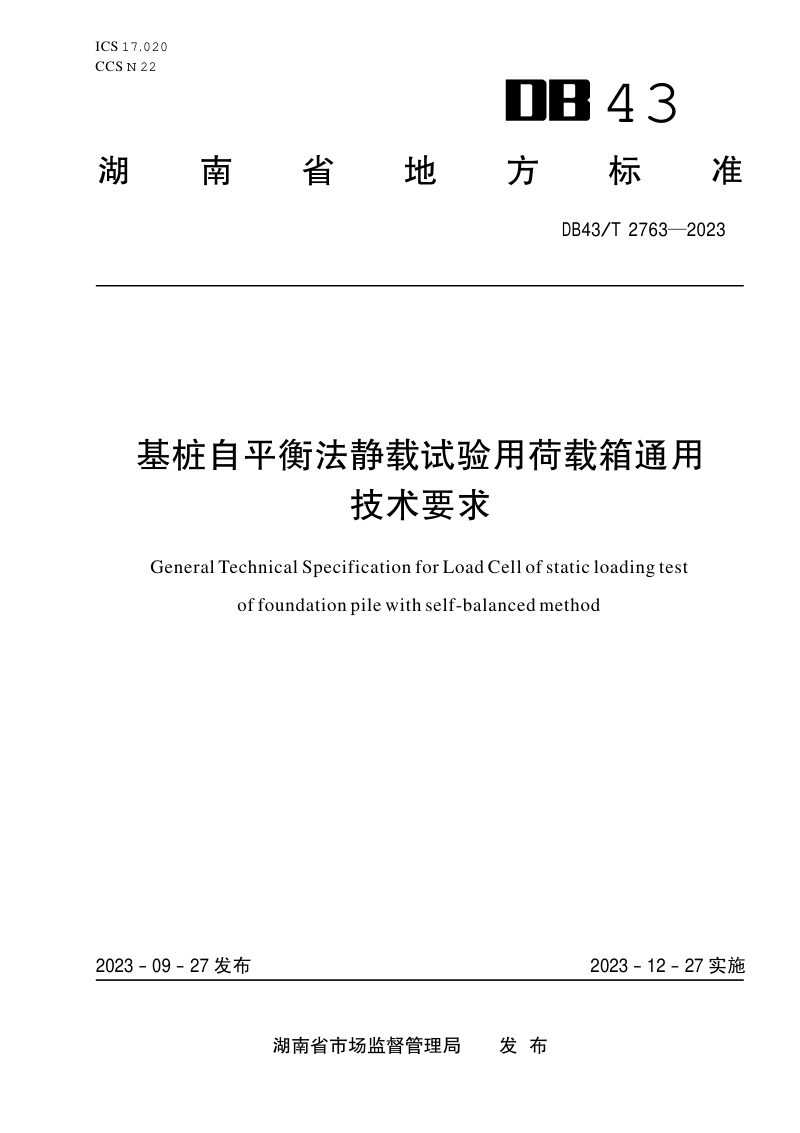

湖南省《基桩自平衡法静载试验用荷载箱》DB43/T 2763-2023

本规范规定了基桩自平衡法静载试验用荷载箱的通用技术要求，适用于该产品的设计、开发、生产和测试。本规范围绕荷载箱的结构组成、工作介质、技术性能、试验方法及检验规则等核心环节作出系统性规定，明确了液压缸、连接板、位移杆、分液管等关键部件的构造要求，并对荷载箱的计量性能、负载效率、示值重复性、启动压力及荷载性能等指标提出量化标准。本规范还制定了出厂检验与型式检验的分类规则，以及铭牌标识、包装运输和储存等方面的管理要求，为荷载箱的全生命周期质量控制提供技术依据。

结构与材料要求

本规范对荷载箱的结构组成作出详细说明，明确液压缸、上下连接板、位移杆及位移护管、分液管、进液管、连接螺栓、缸内注浆管等主要部件的配置关系，并按在基桩中的位置分为桩间荷载箱和桩端荷载箱两类。材料方面，本规范规定连接螺栓应采用不低于8.8级的高强度螺栓，液压软管须为高压钢丝编织胶管且工作压力达60MPa，液压缸密封圈采用橡胶密封圈并需符合相关尺寸及公差标准，上下连接板采用Q235C热轧钢板，液压缸缸套和活塞采用45号优质碳素结构钢。

性能指标与试验方法

本规范对荷载箱的关键性能提出明确量化要求：负载效率η值不应小于0.9，示值重复性不应大于3%，空载启动压力应小于额定压力的4%，在1.2倍额定输出推力下持荷30分钟后压力减小值不应大于5%，有效行程不应小于100mm。试验方法涵盖计量性能校准、负载效率计算、示值重复性测定、启动压力检测及荷载性能验证等内容，并规定所用标准测力仪准确度等级不低于0.5级，数字压力计准确度等级为0.5级，精密压力表准确度等级为0.4级。

检验规则与出厂管理

本规范将检验分为出厂检验和型式检验两类，出厂检验要求产品100%进行，经检验合格并附合格证后方可出厂；型式检验在新产品定型、结构材料工艺变更、正常生产周期性检验、停产一年后恢复生产等情形下进行。判定规则明确出厂检验不合格项可修复后重新检验，型式检验不合格项需取双倍样品复检。此外，本规范还规定了铭牌须包含产品名称、型号规格、出厂编号、额定压力、额定输出推力、制造厂及制造日期等信息，并对包装、运输和储存提出防护要求。
