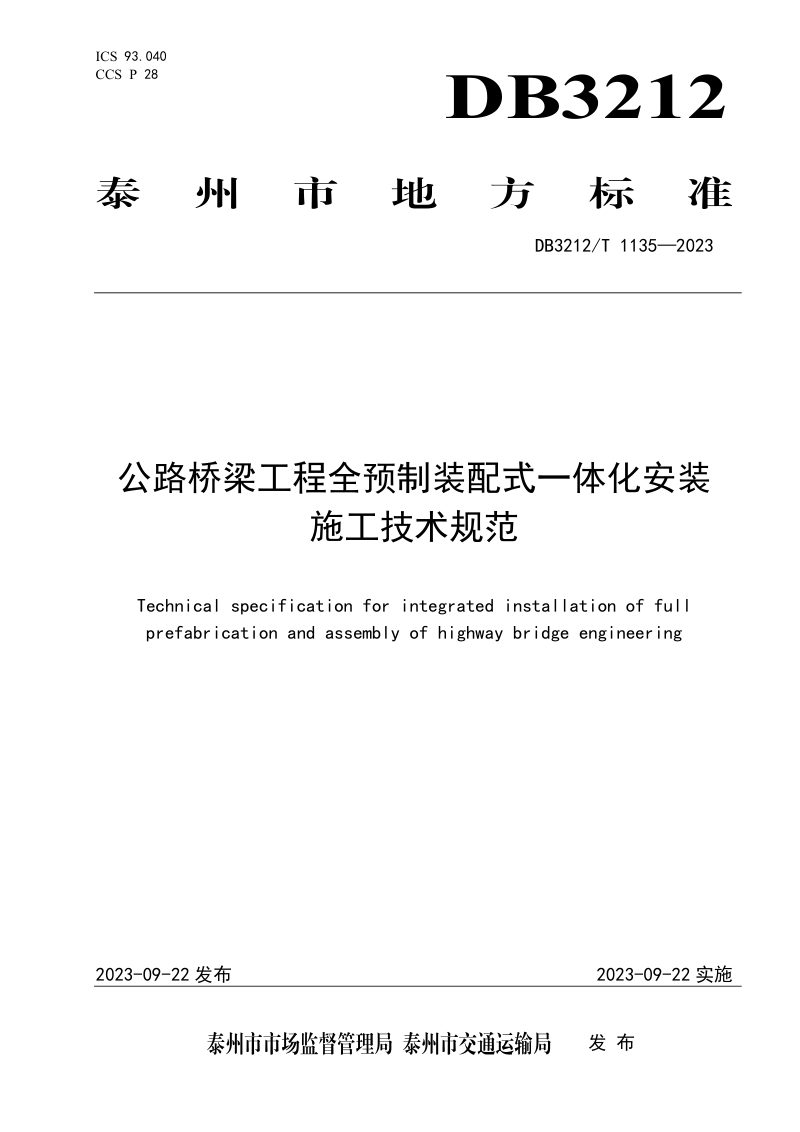

江苏省泰州市《公路桥梁工程全预制装配式一体化安装施工技术规范》DB3212/T 1135-2023

本规范系统规定了公路桥梁工程全预制装配式一体化安装施工的技术要求，适用于中小跨径混凝土结构预制立柱、盖梁、箱梁的一体化安装施工。本规范以一体式架桥机为核心装备，构建了从材料选择、构件预制、运输吊装到现场拼装、质量验收、安全控制的全流程技术体系。本规范明确了灌浆连接套筒与金属波纹管两种关键连接方式的技术指标与施工工艺，详细规定了一体式架桥机的结构组成、安装步骤以及立柱与承台、盖梁与立柱、预制箱梁的逐跨拼装流程。本规范还建立了涵盖模板定位装置、钢筋模块、吊点、预制构件成品检验及现场安装的质量验收标准，并对施工安全控制与监控提出了系统要求，填补了全预制装配式桥梁一体化安装施工的技术标准空白。

材料与连接体系

本规范对混凝土、钢筋、高强无收缩水泥灌浆料、砂浆垫层、灌浆连接套筒及金属波纹管等关键材料提出了明确技术指标。其中灌浆连接套筒和金属波纹管与灌浆料的组合体系均须满足Ⅰ级连接接头性能要求，接头抗拉强度不应小于被连接钢筋的抗拉强度标准值。砂浆垫层28d抗压强度不应小于60MPa，24h竖向膨胀率不小于0.02%，以确保构件拼装接缝的受力可靠性。

构件预制与拼装工艺

本规范规定了立柱、盖梁、箱梁的预制工艺流程及精度控制要求。拼装阶段采用两跨半结构形式的一体式架桥机，通过前天车与后天车协同作业，依次完成立柱竖转就位、盖梁旋转安装、箱梁逐片架设。立柱拼装前须进行匹配拼装并设置调节垫块，盖梁安装借助电动旋转吊具实现90度转向定位，灌浆施工须连续进行并全程录像记录。

质量验收与安全控制

本规范建立了进场构件检验批和安装连接检验批的双层验收体系，对预制构件尺寸、钢筋保护层厚度、灌浆饱满度等指标均规定了实测项目标准。安全控制方面要求架桥机抗倾覆稳定系数不小于1.3，明确五级以上大风应停止作业，并建立了施工监控预警机制，对主梁应力和关键支腿位移实施实时监测。
