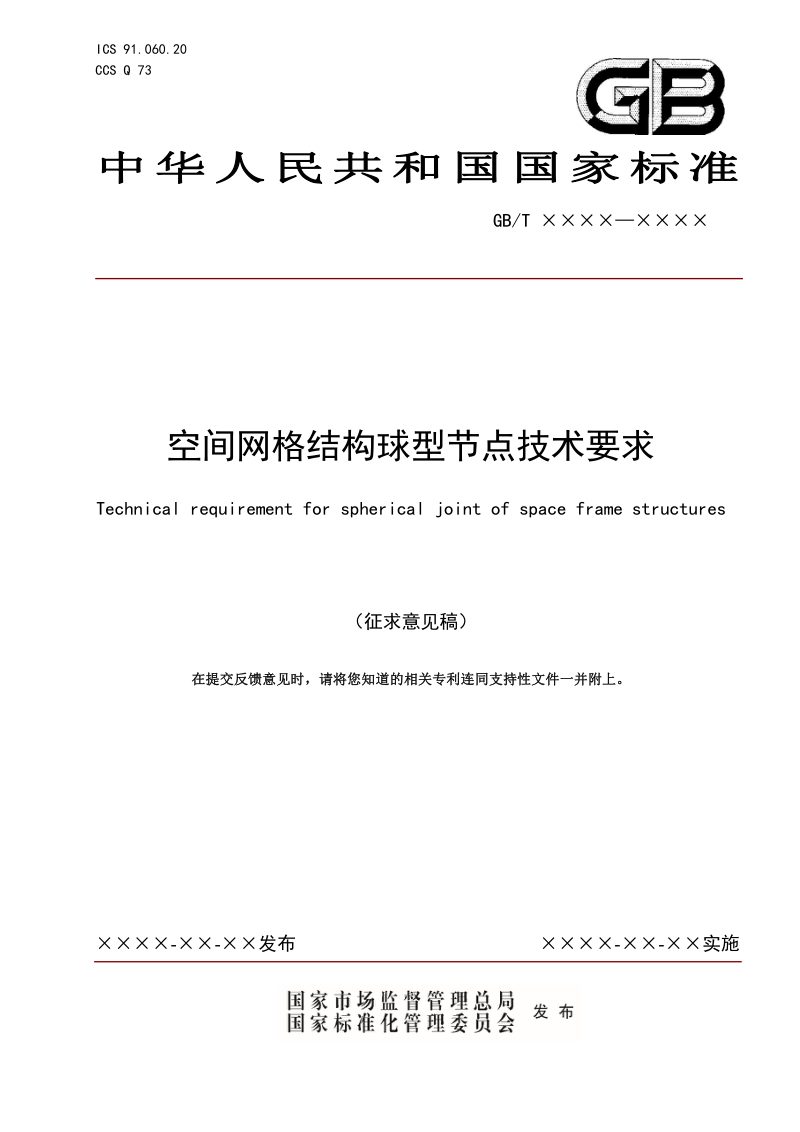

《空间网格结构球型节点技术要求》（征求意见稿）

本文件规定了空间网格结构螺栓球节点和焊接空心球节点的标记规格、技术要求、试验方法、检验规则及标志、包装、运输和贮存。适用于网架和双层网壳等空间网格结构的节点零、部件产品质量控制。内容涵盖螺栓球、高强度螺栓、套筒、封板、锥头及杆件的材料性能、几何尺寸偏差、力学性能指标，以及焊接空心球的承载力和焊缝质量要求，为产品的生产制造与质量验收提供了完整的技术依据。

螺栓球节点要求

螺栓球采用45号钢锻造，不得有裂纹；高强度螺栓性能等级为10.9S，其抗拉极限承载力、硬度和冲击韧性须符合标准规定；套筒、封板与锥头的规格尺寸及允许偏差需分别满足附录中的对应要求。

焊接空心球节点要求

焊接空心球由热冲压半球焊接而成，分不加肋和加肋两种形式，其抗拉与抗压极限承载力应符合标准表格规定的数值；原材料首次使用时须进行焊接工艺评定，焊缝外观和内部质量需通过相应等级的检验。

检验与试拼装规定

产品检验分为出厂检验和型式检验，明确了抽样方法及判定规则。当工程有要求时应进行试拼装，小拼单元的几何尺寸允许有相应的偏差限值；除锈和涂层也需按设计或环境要求执行。
