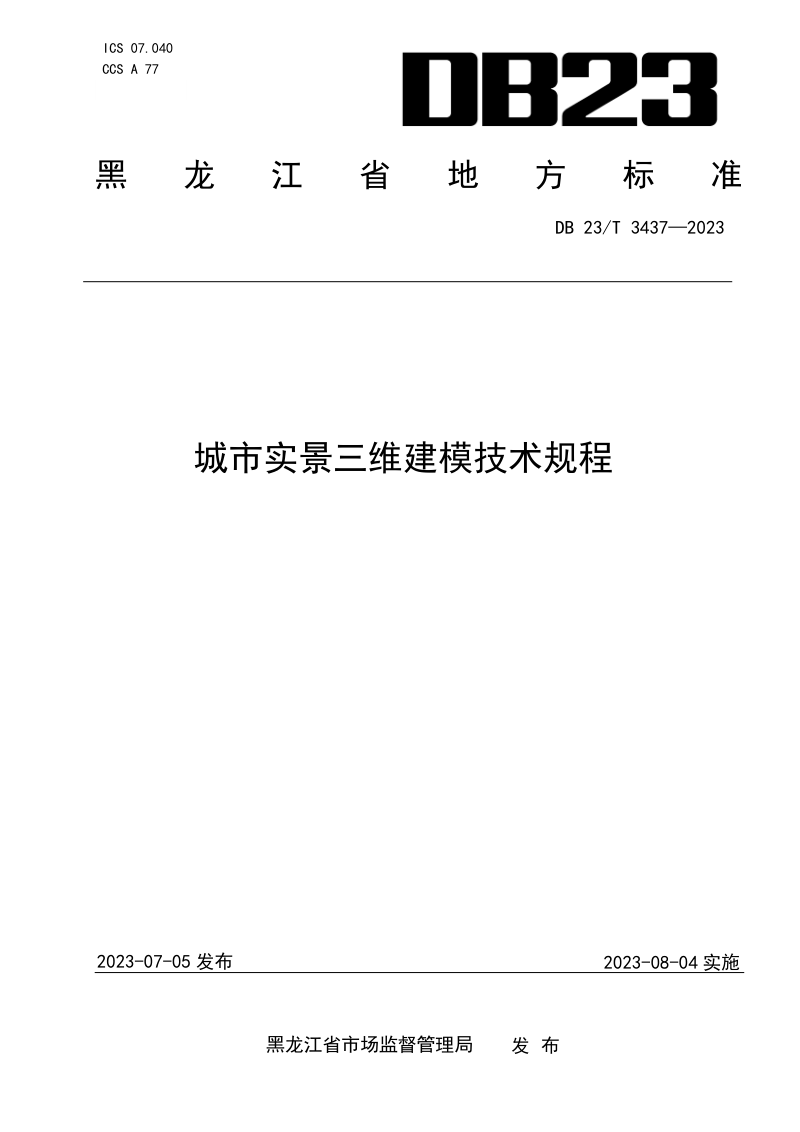

黑龙江省《城市实景三维建模技术规程》DB23/T 3437-2023

本规程规定了城市实景三维建模从前期准备到成果交付的全流程技术要求。本规程适用于采用倾斜摄影测量、机载激光雷达等技术进行城市级实景三维模型构建，涵盖Mesh模型与单体模型两大核心产品。本规程在明确空间参考系、时间基准、数据格式与存储等基本要求的基础上，系统规范了资料收集与分析、点云匹配与三角网构建、模型纹理映射及几何编辑、单体化几何采集与纹理处理等关键环节的操作细则。本规程强调通过“两级检查一级验收”的质量控制体系保障成果精度与完整性，并对数据文件与文档资料的整理归档提出统一要求。

模型类型与生产框架

本规程将城市实景三维模型划分为地形、建筑、交通、水系、植被、场地、地上管线设施及其他要素八类，并分别对实景三维Mesh模型和实景三维单体模型的生产技术方法作出差异化的规范。资料收集需覆盖多源影像、控制点与地图成果，经分析后选取最佳工艺。模型原点、轴心点设置和数据精度均需遵循统一标准，元数据应完整记录标识、空间参考、生产、质量及分发信息。

Mesh模型编辑与单体化采集

本规程对Mesh模型的编辑提出了明确的分类处置要求，重点解决各类要素模型的悬浮物、破洞、纹理拉花及接边色差等常见质量问题。例如，地形模型需整平地表并清除悬浮物，建筑模型需修补玻璃幕墙漏洞，道路需踏平超标起伏，水面需修补漏洞并整理边缘。单体模型生产则以Mesh模型为基础，通过人机交互采集几何数据，并对遮蔽区域采用外业补拍纹理进行映射，确保主体结构完整、轮廓清晰、纹理与地物一致。
