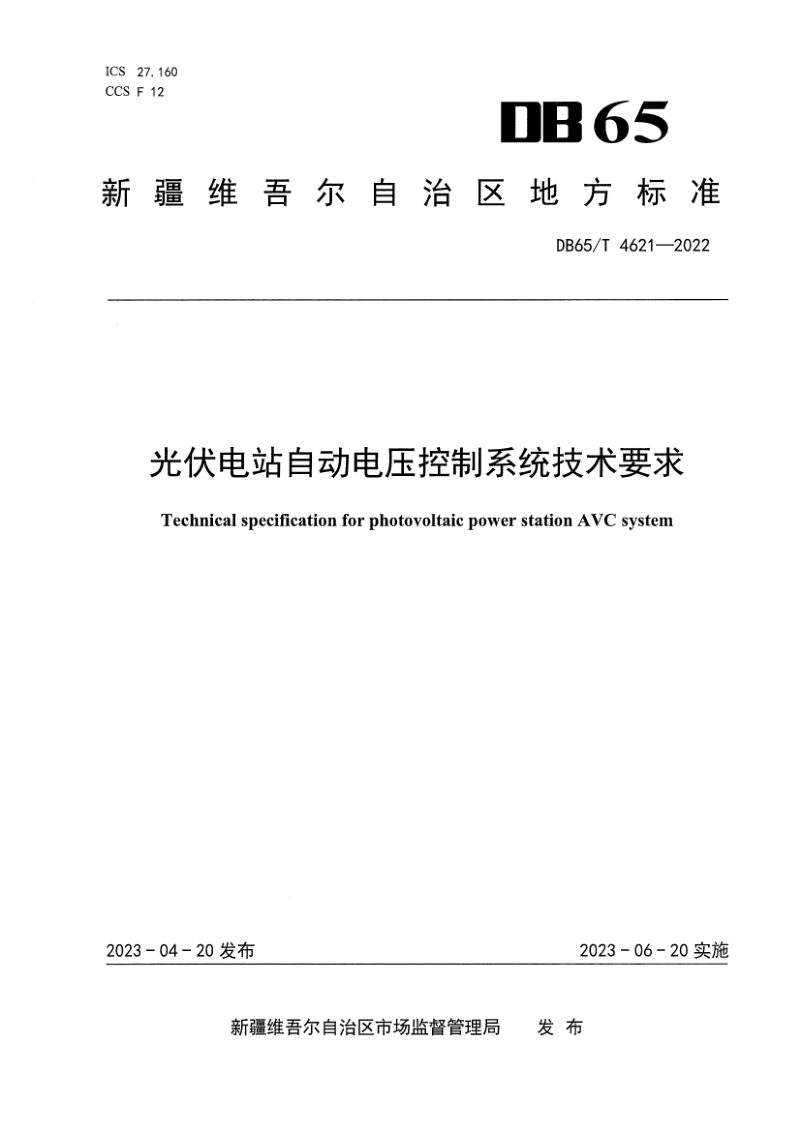

新疆维吾尔自治区《光伏电站自动电压控制系统技术要求》DB65/T4621-2022

本规范立足新疆光伏电站并网运行实际，系统规定了自动电压控制系统的技术路径。全文围绕安全性、可靠性、实用性与开放性四项总体原则展开，明确了AVC子站的控制目标、对象、模式及策略，细化了数据采集、防误控制与异常闭锁等关键功能要求。本规范要求AVC子站具备电压控制、功率因数控制等多种模式，在远方闭环运行时须能协调控制光伏逆变器与SVC、SVG等无功设备，并针对升压变低压侧母线电压划分了正常调节区、方向闭锁区及方向回调区，设置了完备的分级闭锁逻辑。此外，本规范对AVC子站、光伏逆变器、无功设备及传输通道分别提出设备级技术要求，并给出了AVC投运率、调节合格率及电压合格率的统一计算公式，为系统运行评估提供了量化依据。

控制模式与策略

本规范要求AVC子站在投入状态下至少包含本地开环、本地闭环与远方闭环三种控制模式。正常运行时须投入远方闭环模式，仅在与调度通信异常等特定情况下方可转为本地闭环，且切换过程应确保并网点电压平滑过渡。控制策略方面，本规范要求支持优先调节光伏逆变器或优先调节无功设备两种方式，若采用无功设备优先方式，在达成控制目标后须利用光伏逆变器置换无功出力，以避免无功设备长期占用。

防误控制与异常闭锁

本规范设置了严密的防误控制与异常闭锁体系。防误控制要求校验定值合理性与无功电压控制曲线，防止误整定或指令越限导致的风险。异常闭锁细分为厂站级与设备级，前者涵盖并网点信号异常、通信中断、系统振荡及低压侧母线电压越限等多种情况，后者则针对控制对象退出运行、闭锁信号触发、调节次数超限或通信中断等情形。闭锁可方向性与无条件性两类，并在异常消除后自动或由人工解除，确保系统在安全边界内运行。
