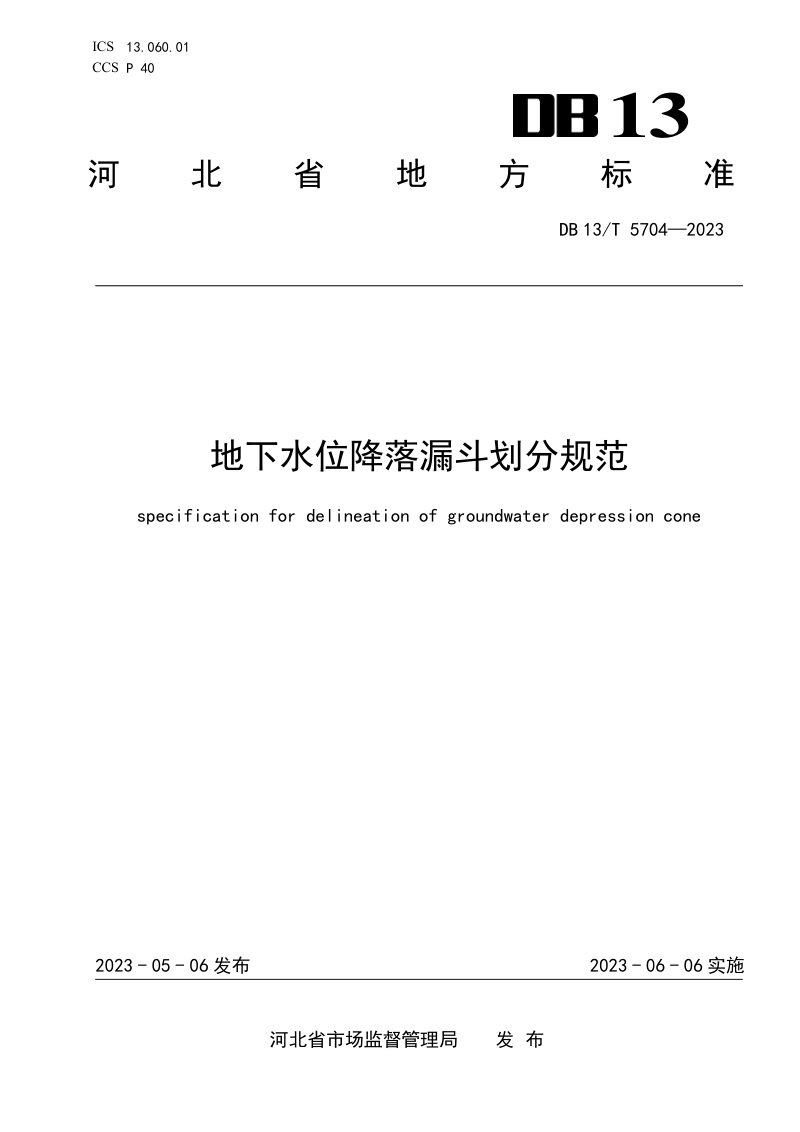

河北省《地下水位降落漏斗划分规范》DB13/T 5704-2023

本规范规定了河北省地下水位降落漏斗划分的技术方法与操作流程。河北省因长期超采地下水形成众多降落漏斗，引发地面沉降等生态地质问题，而此前国内外均无统一的漏斗划分标准。为满足漏斗科学研究与地下水资源精细化管理的迫切需要，本规范在充分吸纳以往监测与划定经验的基础上，建立了一套从数据准备、等值线编图到漏斗边界圈定及后续统计分析的完整技术体系。规范以地下水监测数据为依据，按含水层组分别编图，明确了单个漏斗与复合漏斗在不同比例尺下的控制点数、等值线封闭条数及面积划定要求，并统一了图面标示、规模分级与命名规则，确保划分成果科学统一、可比可追溯。

漏斗划分的总体要求

本规范强调漏斗划分必须以区域水文地质条件为背景，基于稳定可靠的监测数据编绘地下水位等值线图。对监测站点密度、数据序列长度、插值算法选择以及编图比例尺与等水位线间隔作出了具体规定。划分时应综合考虑区域地下水流场宏观特征，并依据年末或特定水期水位值进行。站点发生较大变动时须重新划分漏斗。

单个漏斗与复合漏斗的边界圈定

本规范按水文地质边界类型分别给出了单个漏斗边界的圈定方法。以地下水分水岭为关键控制点，规定了存在单一或多个分水岭时的边界走向规则，并明确了遇到补给源区、隔水边界、图幅边界及岩溶区等特殊情形时的处理原则。复合漏斗须在单个漏斗边界外邻存在形态一致的共同封闭等水位线，其边界沿最外围等值线趋势划定，且面积统计时需合理处理区内反漏斗等地表水体。

漏斗要素的统计与对比分析

本规范要求系统统计漏斗中心位置、埋深、面积、封闭面积、体积等关键要素，并给出了体积计算与统计表格的规范性附录。在对比分析方面，应确定一个基准年，结合开采量、引调水及气象等资料进行综合评估，现状年的对比面积与体积须采用基准年边界数值圈定，以保证同精度条件下的可比性。
