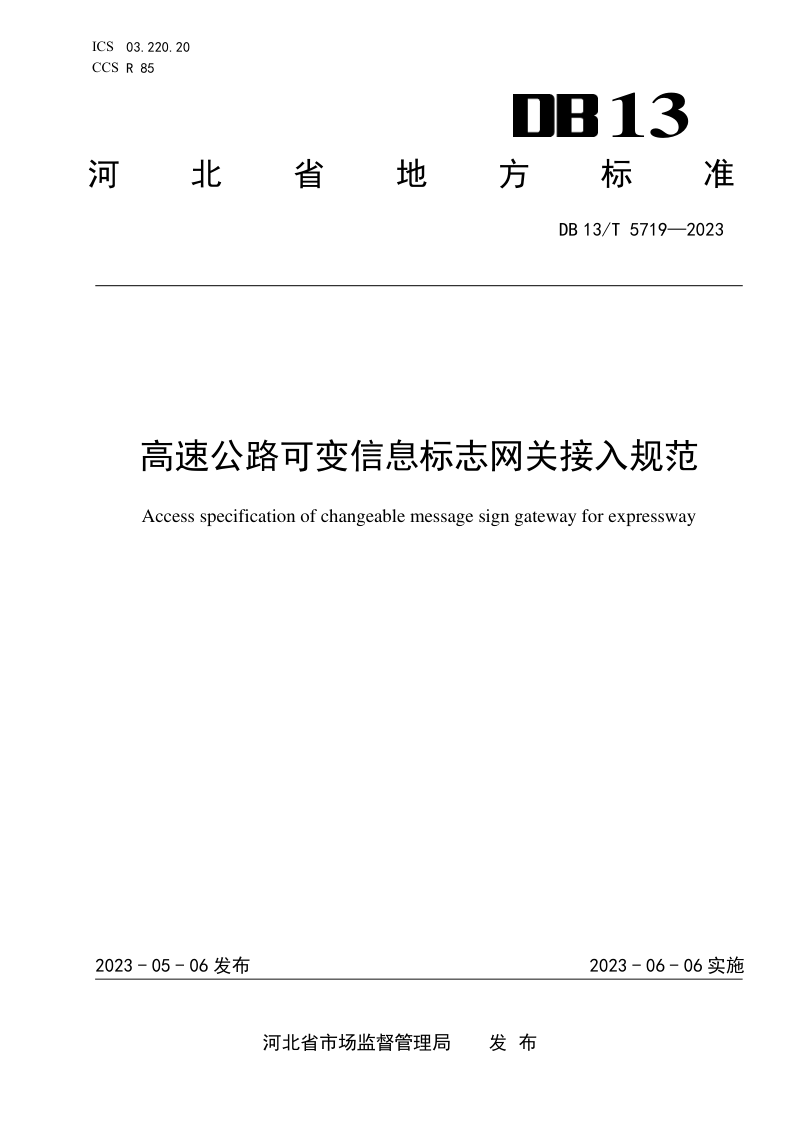

河北省《高速公路可变信息标志网关接入规范》DB13/T 5719-2023

本规范规定了高速公路可变信息标志网关（CMSGW）的数据接入要求，旨在为运营管理应用平台与可变信息标志网关之间的数据交换提供统一的技术准则。本规范确立了以CMSGW为核心的体系结构，将多个可变信息标志（CMS）进行集中接入与协议适配，向应用平台提供标准化的管理操控接口。本规范明确了基于HTTP协议的双向通信方式，并采用SM2非对称密钥算法实现上行与下行数据的签名验签，以保障数据传输安全。本规范详细定义了设备数据与管控指令的JSON数据格式，包括消息头和消息体的结构，并对内容实时上报、状态实时上报、播放指令响应、亮度设置与查询、设备开关控制、属性全量与增量上报等多种消息类型进行了规范，确保信息交换的通用性、可理解性与可操作性。

体系结构与通信安全机制

本规范将可变信息标志网关定位为应用平台与前端可变信息标志之间的中间层，负责协议适配与数据的统一传递。通信采用双向HTTP协议，CMSGW与应用平台分别开放数据接收接口。安全机制上，基于SM2算法线下交换两对非对称密钥，分别用于上行和下行通信的数字签名与验签，确保交互数据的合法性与完整性。

数据格式与消息类型约定

本规范要求所有设备数据与指令数据均采用JSON格式组织，并统一使用包含header和body的结构来描述消息。消息头定义了消息类型、设备类型等公共信息，消息体则根据不同的消息类型承载具体参数。规范涵盖的内容实时数据、状态实时数据、各类设备操控指令及其响应，以及设备属性的全量和增量上报，为设备管控全流程提供了完备的数据交互定义。
