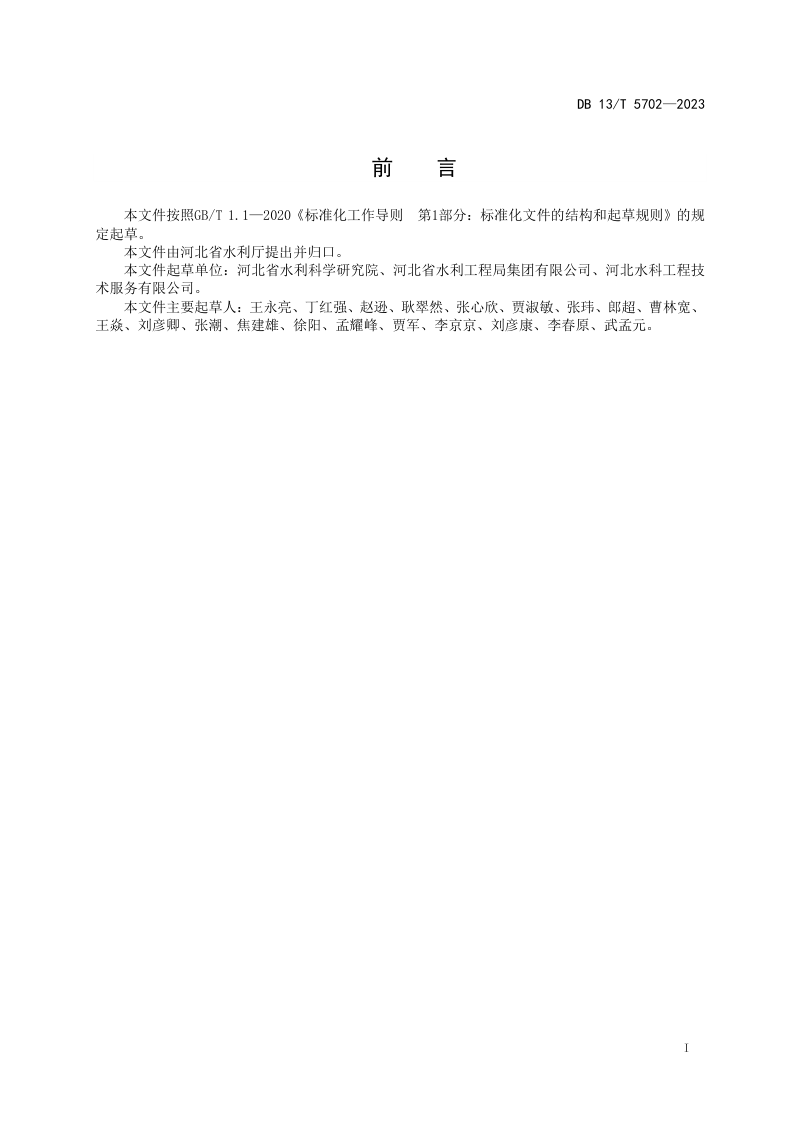

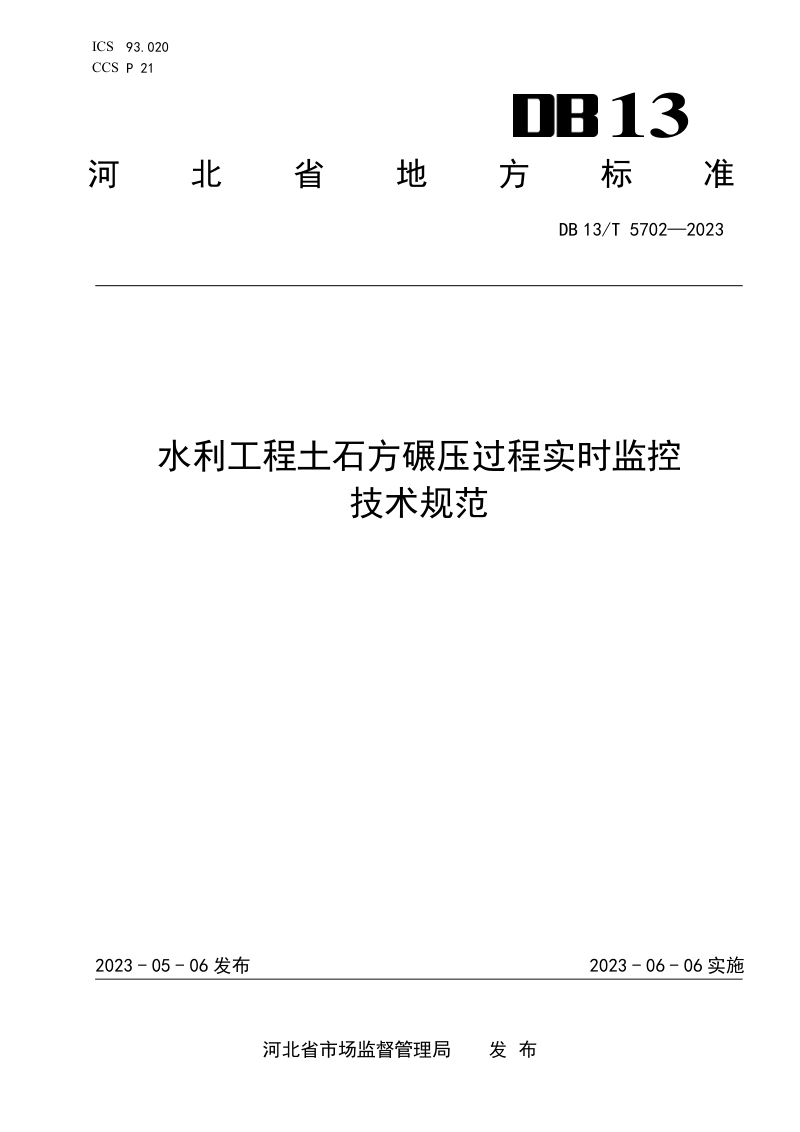

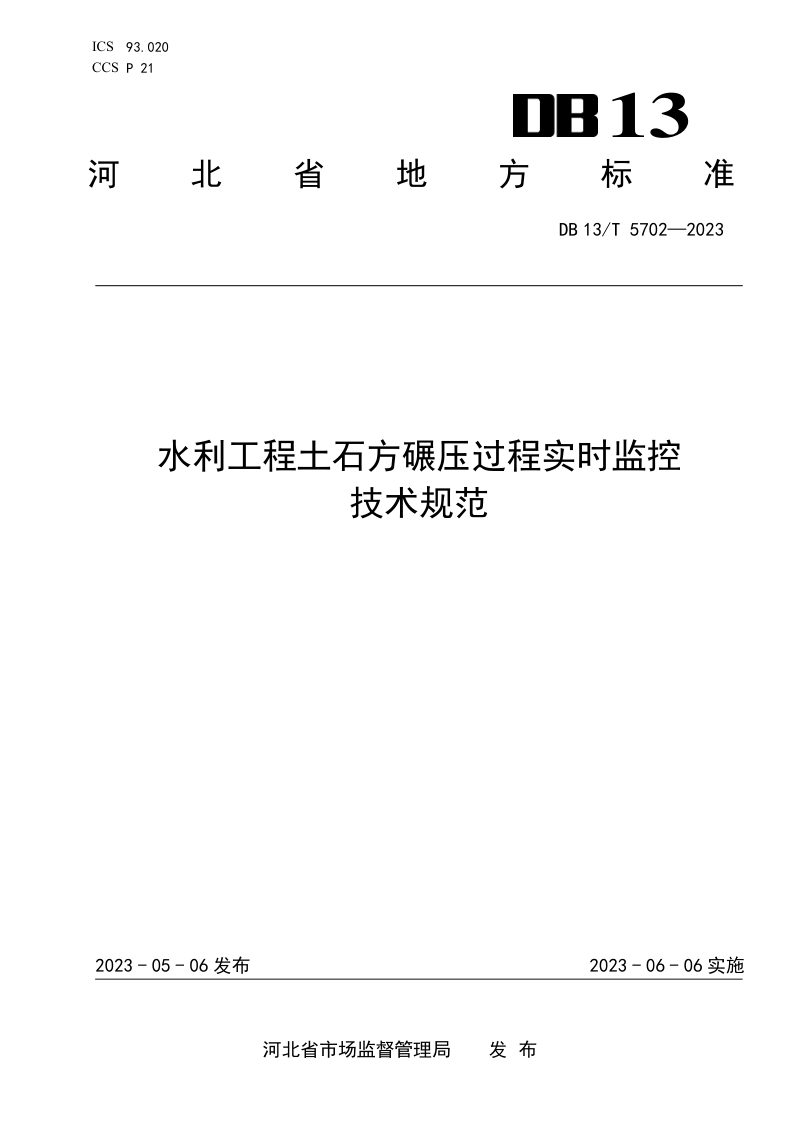

河北省《水利工程土石方碾压过程实时监控技术规范》DB13/T 5702-2023

本规范系统规定了水利工程土石方碾压过程实时监控技术的各项要求，适用于机械碾压施工中的压实质量实时监测。本规范的核心在于构建一套由监测设备、数据传输设备及数据分析管理软件组成的碾压过程监控系统，该系统能够对碾压机械的碾迹带位置、行进速度、振动状态及碾压遍数等关键参数进行全过程、不间断的实时采集与记录。通过车载终端和远程信息管理平台的协同工作，本规范实现了对漏碾压、超速、未开振动等违规作业行为的即时警示与信息推送，从而为现场施工操作修正和质量监管提供了直接的数据支持。此外，本规范还规定了振动压实值与常规土体密实度检测结果之间相关性校验的建立方法，旨在通过振动监测数据间接评估压实质量，为提升水利工程土石方填筑的智能化管控水平提供标准化路径。

监控系统架构与核心功能

本规范明确了碾压过程监控系统由碾压机械定位装置、碾轮振动状态监测装置、车载主机、车载终端以及远程碾压信息管理平台等组成。系统功能上，本规范要求具备碾迹带与碾压遍数监测、行进速度实时显示与超速报警、振动状态识别及振动压实值分析等核心能力。同时，碾压信息管理平台还应完成作业任务管理与发布、作业机群动态显示以及历史信息查询统计等管理任务，确保施工全过程的数据可追溯。

设备参数与安装要求

本规范对RTK定位设备提出了支持北斗系统、满足平面及高程精度要求、具备高防护与抗撞击等级等具体参数规定，并对振动传感器的灵敏度、量程及数据采集装置的模数转换位数、采样频率等进行了明确。在安装方面，本规范分别规定了基准站、流动站、振动传感器、车载终端等的设置要点，要求确保定位天线无遮挡、传感器牢固安装于振动轮内侧机架中心位置，同时电缆布设应远离高温和运动部件，以保证监测数据的准确与稳定。

碾压过程监控实施

本规范要求在碾压试验阶段建立振动压实值与常规检测结果的线性回归模型，对于碾压作业的监控覆盖从进入碾压区域前开始记录数据，直至全部碾压完成驶出区域。在作业过程中，本规范通过车载终端向驾驶员实时反馈当前位置、碾压轨迹、搭接宽度等状态，当出现搭接不足、漏碾、超速或应振未振等偏离施工工艺要求的情况时，系统须发出声光警示，同步将信息推送至监管人员，确保压实作业严格遵照设定的工艺参数执行。
