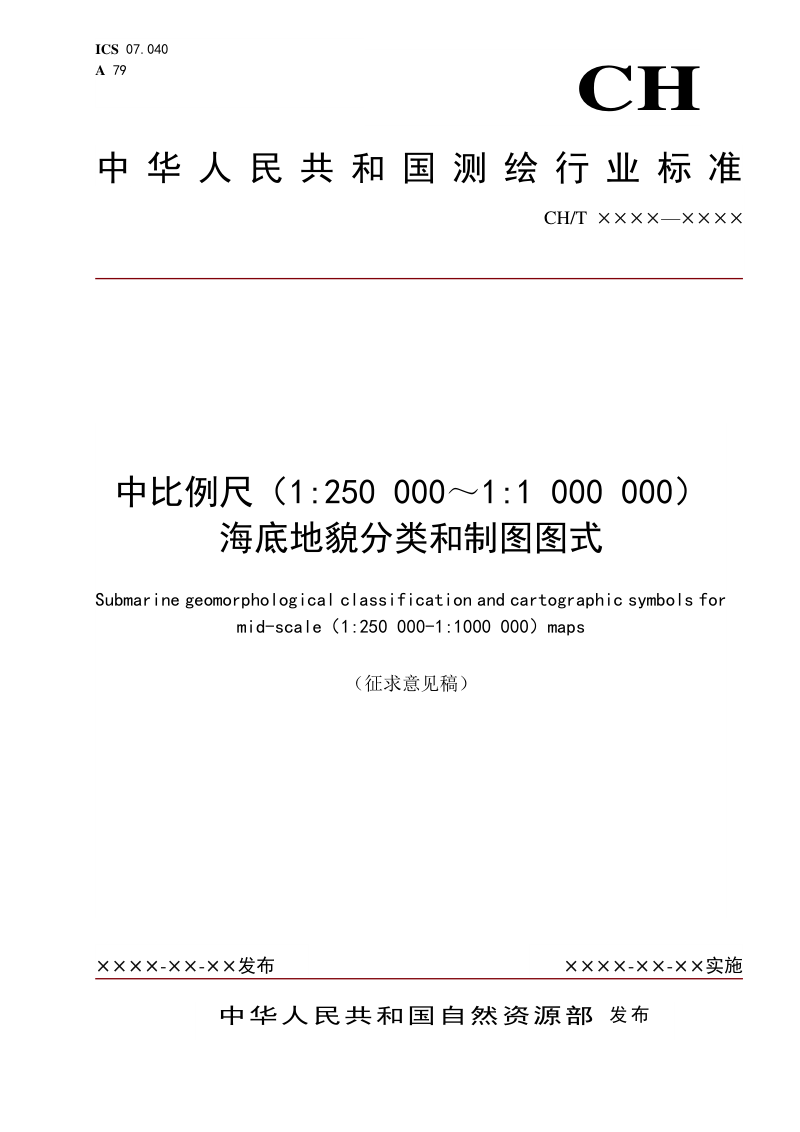

《中比例尺（1:250000-1:1000000）海底地貌分类和制图图式》(征求意见稿)

本规范规定了中比例尺海底地貌分类体系、代码规则、图式符号及注记要求，适用于海岸线以下海域1:250000至1:1000000比例尺地貌图的编绘。本规范遵循“形态与成因相结合、内营力和外营力相结合、分类和分级相结合”的原则，建立了四级地貌分类系统：一级划分为陆壳地貌、过渡带地貌和大洋地貌三大单元，二级细分为海岸带、大陆架、大陆坡、岛弧、海沟、边缘海盆地、大洋盆地和中央海岭八类，三级和四级分别涵盖55类和29类具体地貌实体。在制图表达上，本规范统一规定了三级地貌以图斑底色和代码表示，四级地貌以形态符号叠加呈现，并对线型、符号尺寸、颜色体系和注记样式等作出详细规定，采用CMYK四色印刷标准，确保图面信息的科学性、完整性与可读性。

分类体系与代码规则

本规范将海底地貌划分为四个层级，二级地貌代码由两位大写字母组成，三级代码在此基础上增加数字和下标以区分亚类特征，四级地貌则通过独立的形态符号进行表达，形成了从宏观构造单元到微观地貌实体的完整编码系统。

制图内容与表达方法

海底地貌图的核心内容包含三级和四级地貌类型、地貌界限、主要地质构造、等深线、底质类型及基础地理信息。制图表达强调层次分明，三级地貌通过底色和代码标注，四级地貌以线形和图案符号叠加，图斑复杂时可多处标注代码以保证清晰易读。

符号设计与配色原则

本规范对线状和点状符号的定位、尺寸和绘制参数作出了精确规定，明确了默认线宽、符号间距和字高。配色方案从海岸带向深海逐渐过渡，浅黄绿色延伸至蓝色系，正向地貌采用暖色调，负向地貌采用冷色调，兼顾科学性与视觉协调性。
