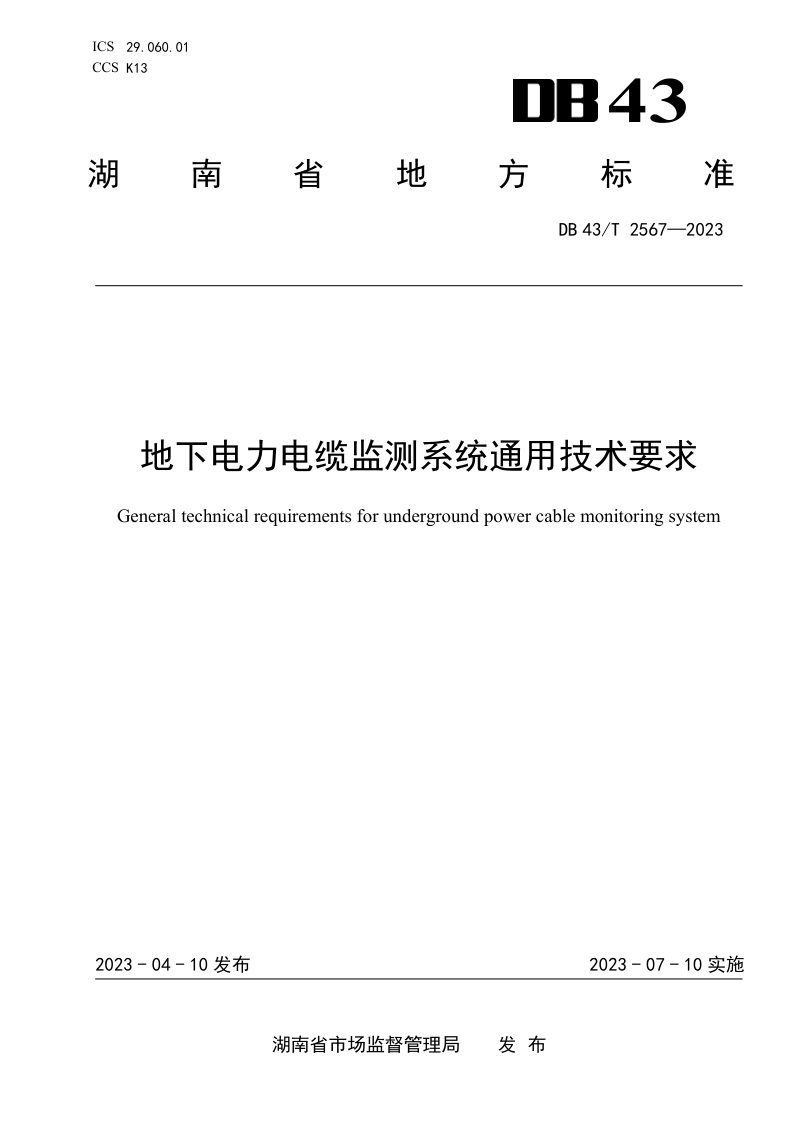

湖南省《地下电力电缆监测系统通用技术要求》DB43/T 2567-2023

本规范规定了适用于6kV～66kV地下电力电缆监测系统的通用技术要求，涵盖工作条件、系统结构、功能性能、试验方法及安装验收等全链条内容。本规范明确监测系统由信号采集单元、监测单元和监控后台构成，采用开放分层分布式架构，对电缆运行温度、护层接地电流、局部放电、烟雾及水浸等关键状态量实施连续或周期性自动监测。本规范着重提出了绝缘性能、环境适应性、机械性能、抗干扰能力及外壳防护等方面的硬性指标，并配套了从出厂试验到竣工验收的完整质量管控体系，旨在为地下电缆的状态感知与辅助诊断提供标准化技术依据，保障系统在严苛地下环境中长期可靠运行。

系统架构与功能要求

本规范确立了由前端信号采集、中间监测单元和后台监控组成的三层结构。监测系统需具备实时数据采集、长期存储、综合分析及异常报警定位功能。信号采集单元应能自动获取温度、电流、局部放电及环境信息并上传；监控后台则须实现图形化展示、趋势分析、远程维护及地理定位，确保对电缆运行状态的全面掌控和智能诊断。

关键技术性能指标

本规范对监测系统的安全性与可靠性做出严格规定，要求任一元件故障不得导致电力设备误动，且平均失效间隔时间须大于25000小时。绝缘性能方面，明确了各回路在不同条件下的绝缘电阻、介质强度和冲击电压耐受标准。此外，对高低温、湿热、振动、冲击及电磁抗扰度等环境与机械适应性均设定了具体试验严酷等级，确保设备在地下复杂工况下的稳定运行。

试验、安装与验收规范

本规范规定了型式试验和出厂试验的标准条件与方法，包括72小时连续通电、绝缘性能验证及全套环境机械试验等，所有测试均有明确的合格判据。在实施层面，本规范要求安装须遵循产品说明书，验收需按设计任务书及电气施工相关标准执行，分阶段进行调试与试运行检查，并提交完整的型式试验、出厂及现场报告资料，确保系统投运质量。
