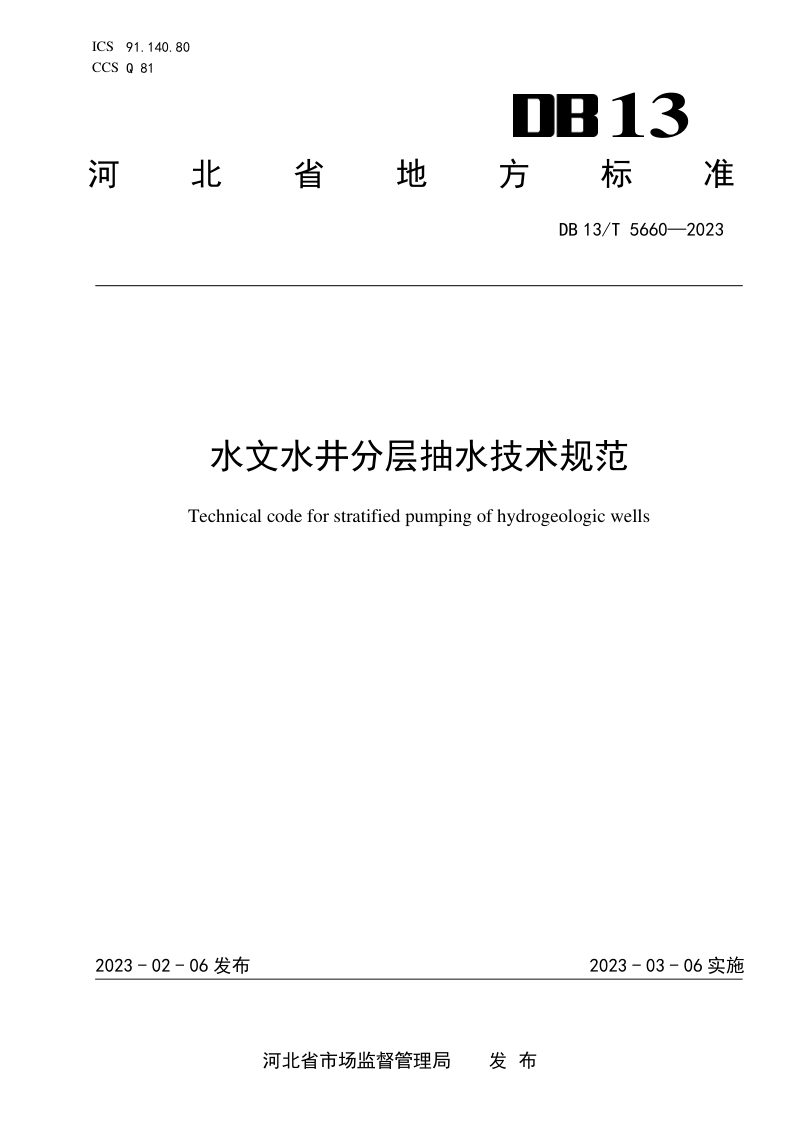

河北省《水文水井分层抽水技术规范》DB13/T 5660-2023

本规范系统规定了水文水井分层抽水技术全流程工作要求，涵盖钻孔成井、分层止水与分层抽水试验三大核心环节。本规范以“先设计、后施工”为原则，强调在充分掌握水文地质、岩心及物探测井资料基础上开展工作，对钻孔类型、口径、孔深、孔斜及含水层划分提出了明确技术指标，并对成井阶段的井管安装、填砾、永久性止水与洗井质量作出严格规定。在分层止水方面，本规范分别针对管外永久性止水和管内临时止水给出了多种适用方法与材料参数，包括黏土球、水泥固井、海带、膨胀橡胶、气囊封隔器及双packer系统等，并明确了止水效果检验标准。分层抽水部分则按抽水设备安装于目的层或非目的层两种方式，详细说明了止水装置安装、抽水试验实施及解封的操作要求。

钻孔与成井技术要求

本规范明确了钻孔类型包含地质勘探孔、水文地质孔、勘探开采孔、供水井和观测孔，并规定了松散层和基岩水井的钻孔口径、孔深允许误差（2‰）及顶角弯曲度限值（每100m不超过1.5°）。成井工艺方面，本规范对井管安装前的冲孔换浆、井管弯曲度、过滤管安装位置偏差（不超过300mm）以及填砾方法均给出具体参数，同时要求洗井后含砂量小于1/200000、浊度小于或等于10 NTU，确保成井质量满足分层抽水需求。

分层止水方法与检验标准

本规范将分层止水分为管外永久性止水与管内临时止水两类。管外止水以黏土球、水泥固井、海带、膨胀橡胶及橡胶伞等为主要手段，管内容许深度可达1800m，常用气囊封隔器、压缩橡胶塞封隔器、自封式皮碗封隔器及双packer系统，并分别给出各止水方式的适用范围、材料规格与操作要点。止水效果检验分别采用水位压差法、泵压法或自动水位监测仪法，要求管外止水无渗漏、管内止水时相邻含水层水位波动幅度不超过5cm。

分层抽水安装方式与解封

本规范按抽水设备安装位置划分两种实施方式：当设备安装于目的层时，孔深不宜超过300m，可采用海带、膨胀橡胶或气囊封隔器等止水；当设备安装于非目的层时，孔深可达1800m，通过压缩橡胶塞封隔器、双packer系统等将地下水导入泵室段进行抽水。抽水结束后，海带、膨胀橡胶类止水可直接上提解封，气囊类放气泄压解封，压缩橡胶塞类则通过钻具打捞解封。
