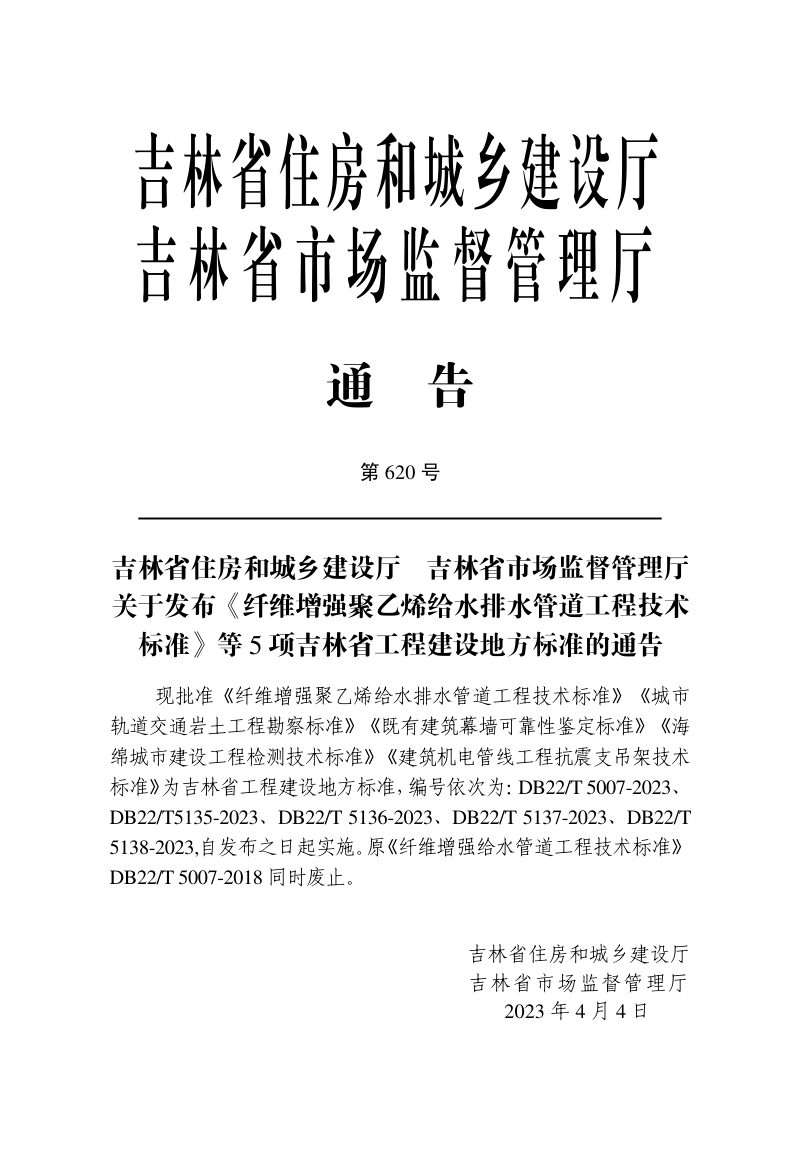

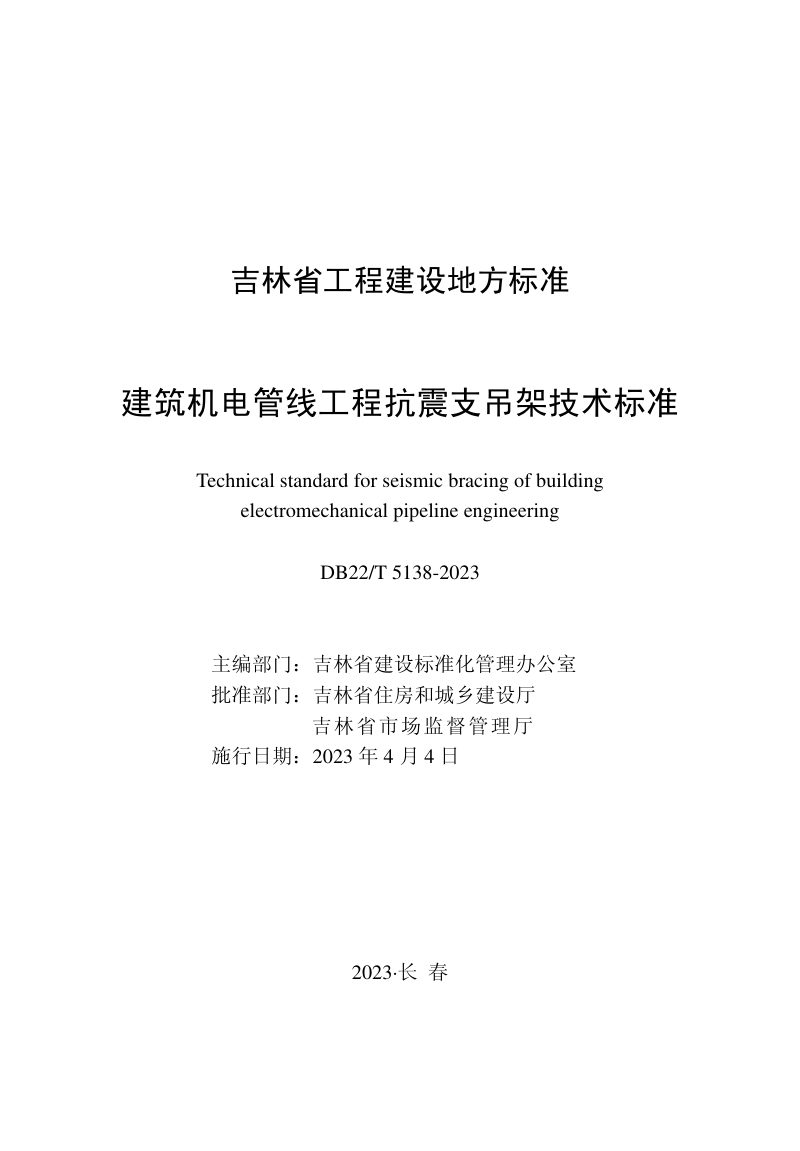

吉林省《建筑机电管线工程抗震支吊架技术标准》DB22/T 5138-2023

本标准为规范吉林省建筑机电管线工程抗震支吊架的设计、施工及验收而制定，适用于抗震设防烈度6度至8度地区新建、改建和扩建工程。本技术标准以装配式成品构件为核心，从材料选型、抗震验算、布置原则到施工安装及质量验收，建立了全流程技术管控体系。内容涵盖给排水、暖通空调、电气及燃气等各类机电管线的抗震支吊架设置要求，明确了侧向与纵向抗震支撑的协同布置规则，并强调所有构件除C型槽钢和吊杆外严禁现场加工。本标准的施行，为提升省内建筑机电管线抵御地震作用的能力、保障震后建筑使用功能提供了统一的技术依据。

设计与选材要求

本标准规定抗震支吊架主体应采用Q235B级及以上碳钢或不锈钢，锚栓须为具有机械锁键效应的扩底锚栓，严禁使用膨胀锚栓，且所有螺栓性能不得低于8.8级。设计时需计入水平地震力综合系数，并依据管线类别和管径、重量等参数确定抗震支吊架的最大间距与布置位置。对于水平管道转弯处、变形缝两端以及柔性接头部位，均提出了明确的侧向和纵向抗震支吊架设置要求，确保管线在任意水平方向地震作用下均能得到可靠保护。

施工与验收管控

本标准要求施工前必须进行深化设计并经原设计单位审核，同时编制专项施工方案。施工过程中严格规范了锚栓安装、斜撑角度控制及构件连接扭矩等关键工序，强调抗震支吊架宜与机电管线同步安装。验收环节明确了主控项目与一般项目的检查数量和检验方法，以检验批为单位，重点核查材质规格、安装位置、间距偏差及锚固质量，确保工程质量满足抗震设防要求。
