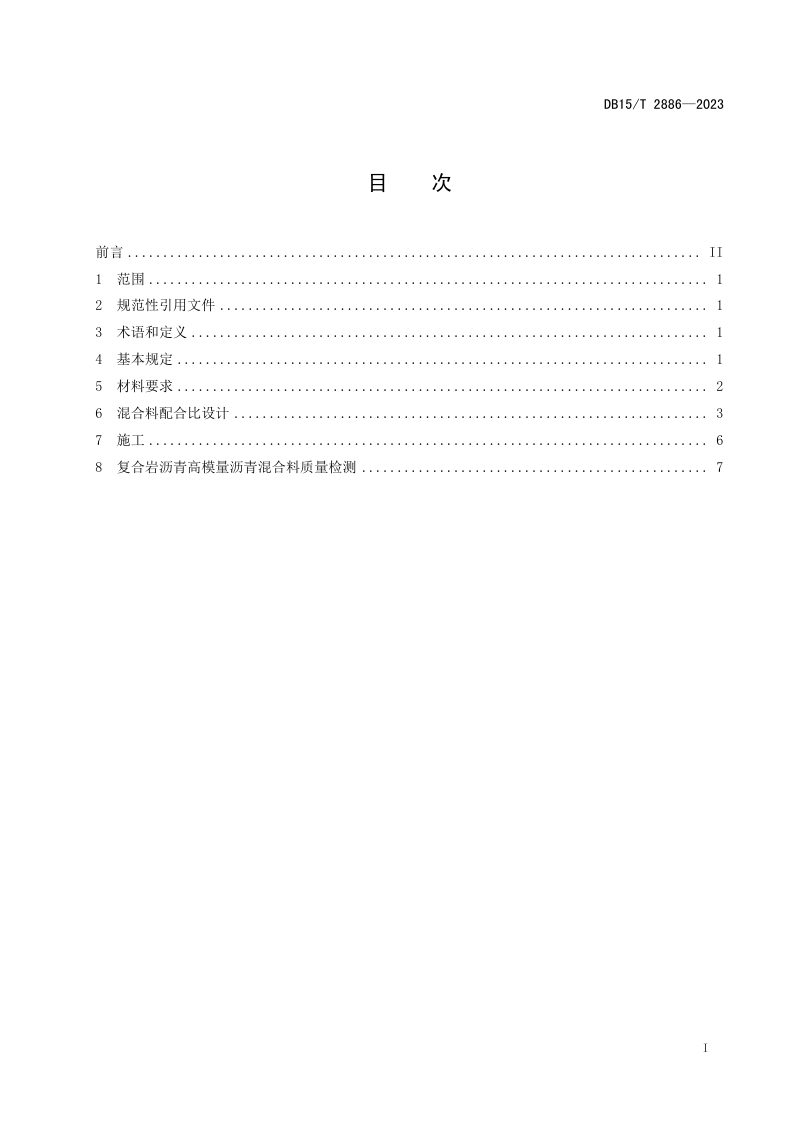

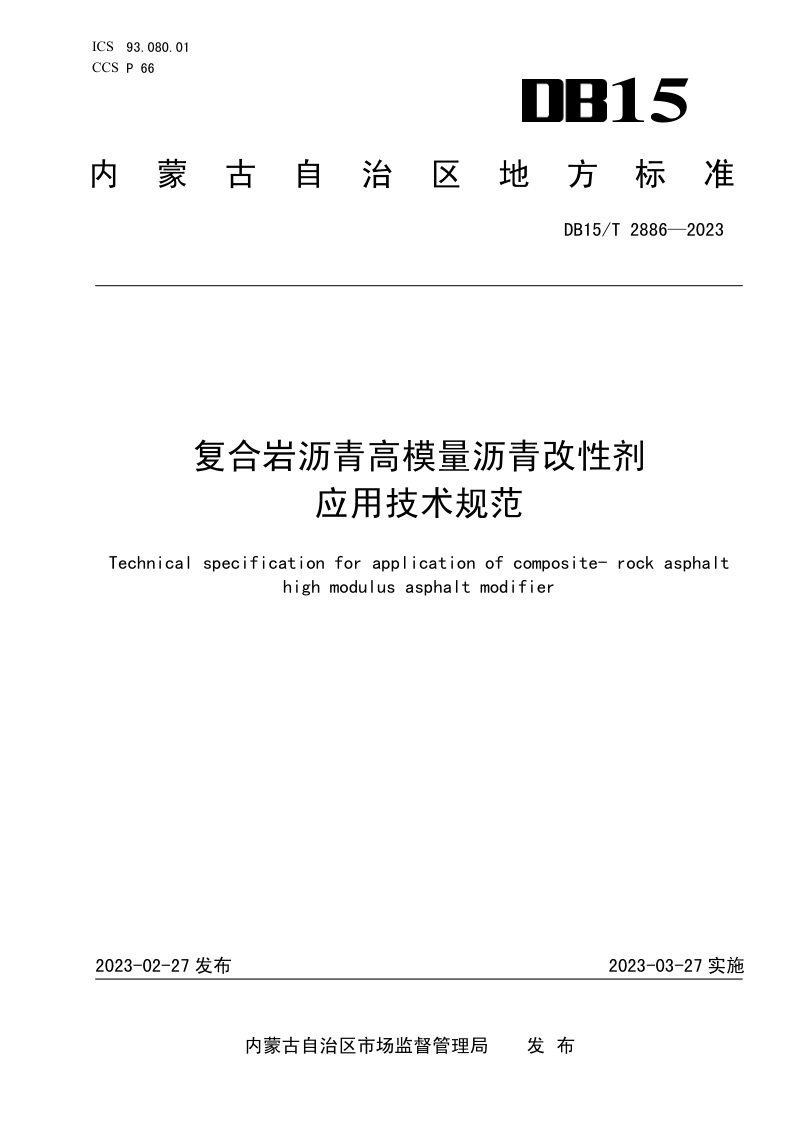

内蒙古自治区《复合岩沥青高模量沥青改性剂应用技术规范》DB15/T 2886-2023

本标准确立了复合岩沥青高模量沥青改性剂在公路沥青路面应用中的全流程技术准则。文件以“干法”工艺为核心，系统规定了从原材料性能、配合比设计到施工与质量检测的完整闭环要求。该改性剂由天然岩沥青复配纳米材料制成，旨在显著提升混合料的动态模量，使其在15℃、10Hz条件下达到14000MPa以上。规范明确了改性剂掺量宜为0.9%~1.5%，并需通过高温、低温及水稳定性能综合测试确定最佳用量。其制定为内蒙古自治区各等级公路建设提供了统一的地方性标准化依据，对规范施工行为、保障工程质量具有直接指导作用。

材料要求与工艺规定

规范详细界定了复合岩沥青高模量改性剂的组成，要求岩沥青与无机纳米粉末（如纳米氧化钛等）的掺配比例控制在0.5%~2.0%范围内，并对原材料的各项技术指标提出了明确要求。工艺上严禁采用湿法，强制使用“干法”直接加入，并对投料顺序与拌和时间做了严格限定，如集料干拌需≥30秒，加入改性剂后再拌和≥30秒，以确保分散均匀性。

配合比设计与性能验证

配合比设计遵循三阶段原则，其中目标配合比阶段要求在基准油石比上，以初始掺量为中心，通过增减0.3%的梯度进行马歇尔试验与路用性能检验。文件强调必须综合高温抗车辙、低温抗裂及水稳定性三类测试结果，最终确定最佳改性剂掺量，并附有详细的确定流程图，体现了对动态模量与综合路用性能的双重把控。

施工控制与质量检测

施工环节对拌和楼的计量精度（不低于0.01kg）、投料管道密闭性及出料温度（比基质沥青高10~15℃）均作出了细化规定。质量检测既涵盖施工前的材料批次检验（如每30吨测筛分，每60吨全面检测），也包含施工过程中的动态监控，各项指标检测频度与管理要求均与现行行业标准JTG F40相衔接，形成了严密的质控网络。
