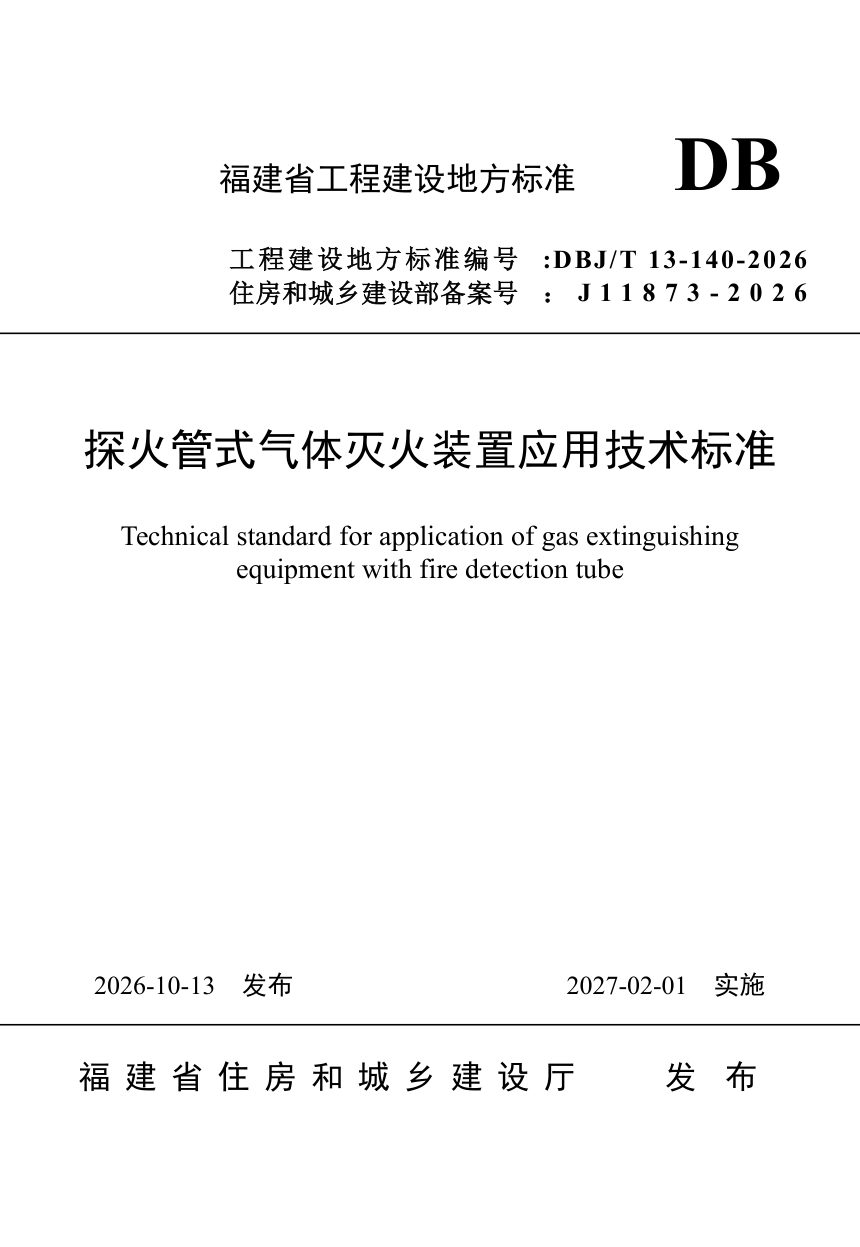

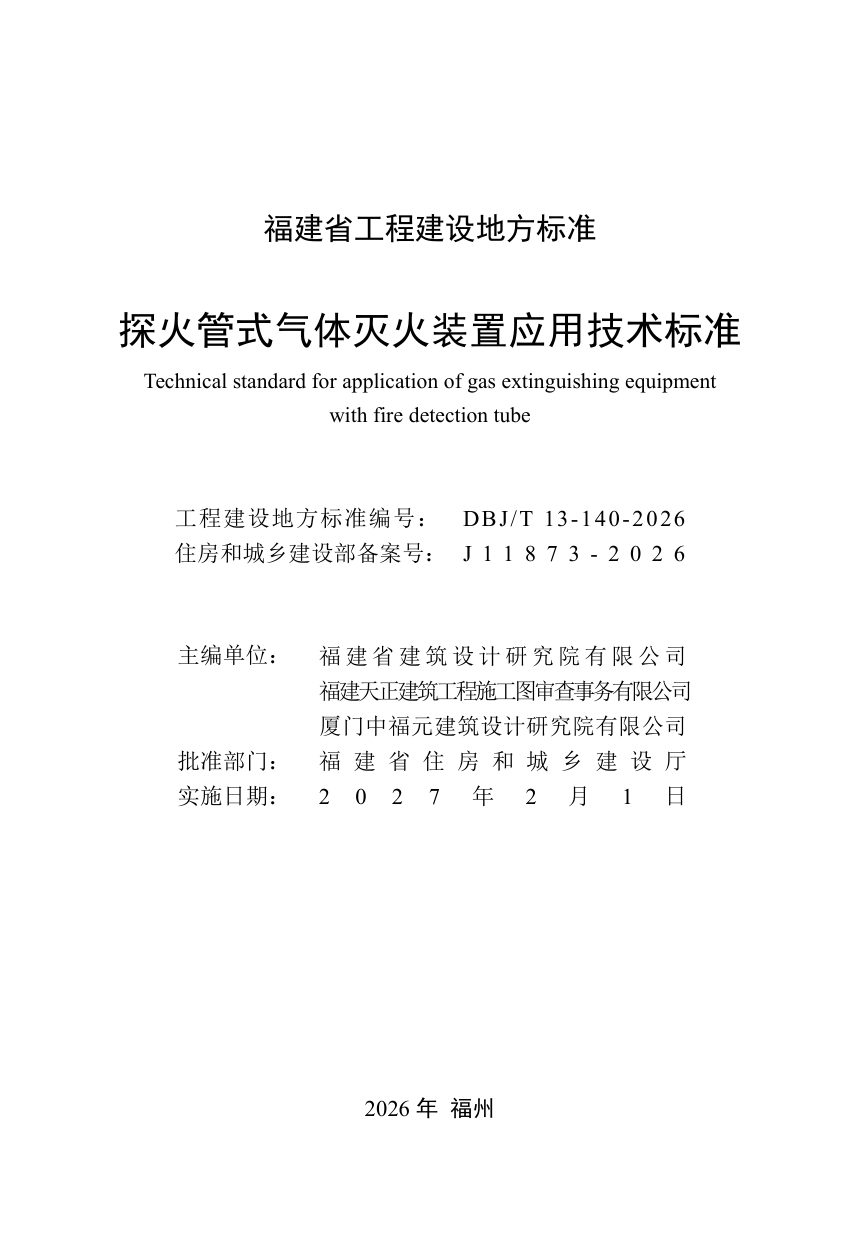

福建省《探火管式气体灭火装置应用技术标准》DBJ/T 13-140-2026

本标准针对探火管式气体灭火装置在福建建设工程中的应用，统一设计、施工、验收与维护管理各环节技术要求，覆盖二氧化碳、六氟丙烷、七氟丙烷及新增的全氟己酮四类灭火剂，以防护区容积控制、灭火剂用量计算和探火管敷设布置为主要技术控制点。

装置型式与灭火剂适配

装置分为直接式与间接式：直接式以探火管兼作探测、启动和释放部件，由储存容器、容器阀、探火管和压力显示器构成；间接式另设释放管与喷嘴。二氧化碳装置采用钢质无缝气瓶，六氟丙烷、七氟丙烷可用钢质焊接气瓶；全氟己酮储存容器、密封件须耐腐蚀且与灭火剂相容，宜选S31603不锈钢气瓶、铝合金无缝气瓶，密封件宜用三元乙丙橡胶。探火管工作压力不小于1.5MPa，公称动作温度不大于180℃，爆破压力不小于工作压力4倍。

防护区容积与设置限制

直接式七氟丙烷、六氟丙烷、全氟己酮装置单个防护区容积不大于6m³，直接式二氧化碳不大于3m³，间接式不大于60m³。一套直接式装置保护对象不宜超过6个；一个防护区间接式瓶组不超过4套，须同时启动，动作响应时差不超过2s。围护结构耐火极限不宜低于0.5h，吊顶不宜低于0.25h，承受内压不宜低于1200Pa。标准明确四类灭火剂各自可扑救与禁用的火灾类型，并列出电气设备机房、电缆沟槽、无人值守变电站等十类适用场所。

设计用量与布置

灭火剂设计用量按防护区容积与单位容积最小设计量确定，储存容器充装量须计入容器内和管道内剩余量。探火管宜设于防护区顶面，距保护对象表面垂直距离不超过0.6m，侧方或下方布置时不大于0.16m，管间距不大于1m。探火管按总长10%设备用量，且不少于25m。

施工、验收与维护

安装前须核查设计文件、产品合格证及充装量与充装压力；储存容器直立固定并防腐，探火管最小弯曲半径不小于30mm，管夹间距不大于500mm，释放管夹间距不大于1500mm，调试时探火管内充压不小于1.0MPa。验收时二氧化碳容器按总数20%称重抽查，间接式取1套做模拟喷气试验，探火管终端压力不小于1.0MPa。每月查压力表绿区，每季度检查灭火剂量与组件，每年全面检查，达到使用期限前更换灭火剂或组件。
