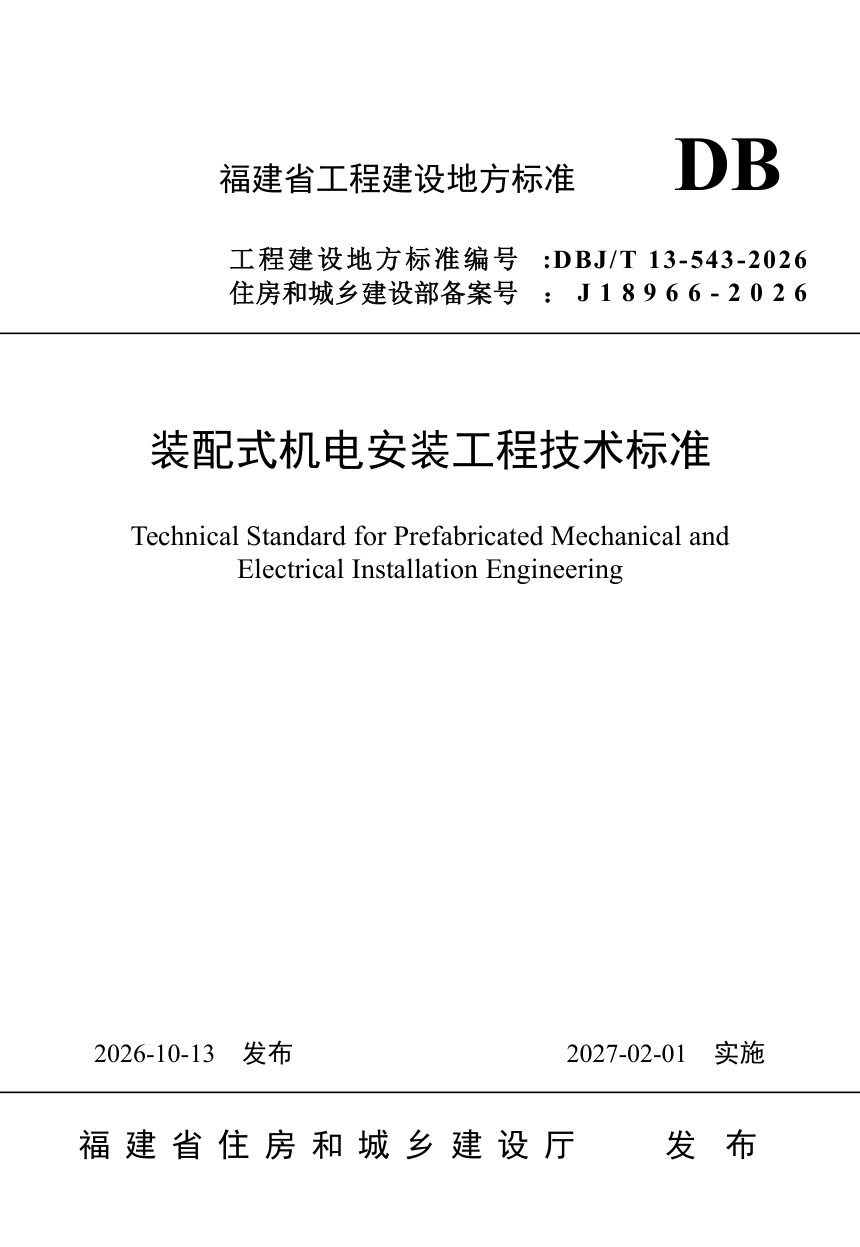

福建省《装配式机电安装工程技术标准》DBJ/T 13-543-2026

本标准针对福建省民用及一般工业建筑内的装配式机电工程，覆盖深化设计、生产运输、装配安装、调试验收到使用维护全过程，以BIM全过程信息化管理和装配单元标准化设计为主线，将风管、水系统、电气管线及支吊架纳入统一的模数协调与集成设计框架。

以装配单元为基本对象的设计与生产控制

标准将机电系统拆分为设备装配单元、管组装配单元、装配式支架装配单元和预制组合立管装配单元，要求唯一编码标识并与设计阶段编码匹配。管组单元长边不宜超过6m、短边不宜超过2m，新增连接点数量不宜超过传统方式的10%；设备装配单元外形尺寸不宜大于9m×2.8m×3.1m，泵组单元不宜超过3台同系统水泵。深化设计须完成结构荷载校核、支吊架受力计算和封闭管段设置，同一区域平行管线宜集中布设，不得在预制部品安装后凿剔开槽。

生产、安装与关键工序的质量约束

生产环节实行工序检验、交接检验和隐蔽验收记录制度，出厂前按附录A、D填写验收记录，转运与吊装分别对应附录B、C。安装确立首件验收制度，按编码顺序施工，遵循先上后下、先主后次、先大后小、先里后外；综合管道单元整体提升前须在离地20cm静置5min确认无异常，风管水平度偏差3‰且总偏差不大于20mm，快装管线直线段固定间距不大于500mm。

支吊架锚固与既有结构安全

后锚固采用适用于开裂混凝土的锚栓，抗震支架须选用具有抗震性能的锚栓；锚栓公称直径不小于8mm，机械锚栓有效埋置深度不小于40mm，生根点设在梁侧壁时固定受力点取梁高1/3～2/3处，后植锚栓须做抗拉拔试验。承重支吊架点位纵向偏差不大于100mm、横向不大于20mm，支架横档顶面高程偏差控制在-5mm～0mm。

验收、运维与信息化延续

验收执行《建筑工程施工质量验收统一标准》GB 50300及福建省施工文件管理规程，交付后按专业编制使用手册与检查维护计划，运营阶段宜沿用各阶段BIM成果，实现策划、设计、建造、运维的信息传递。
