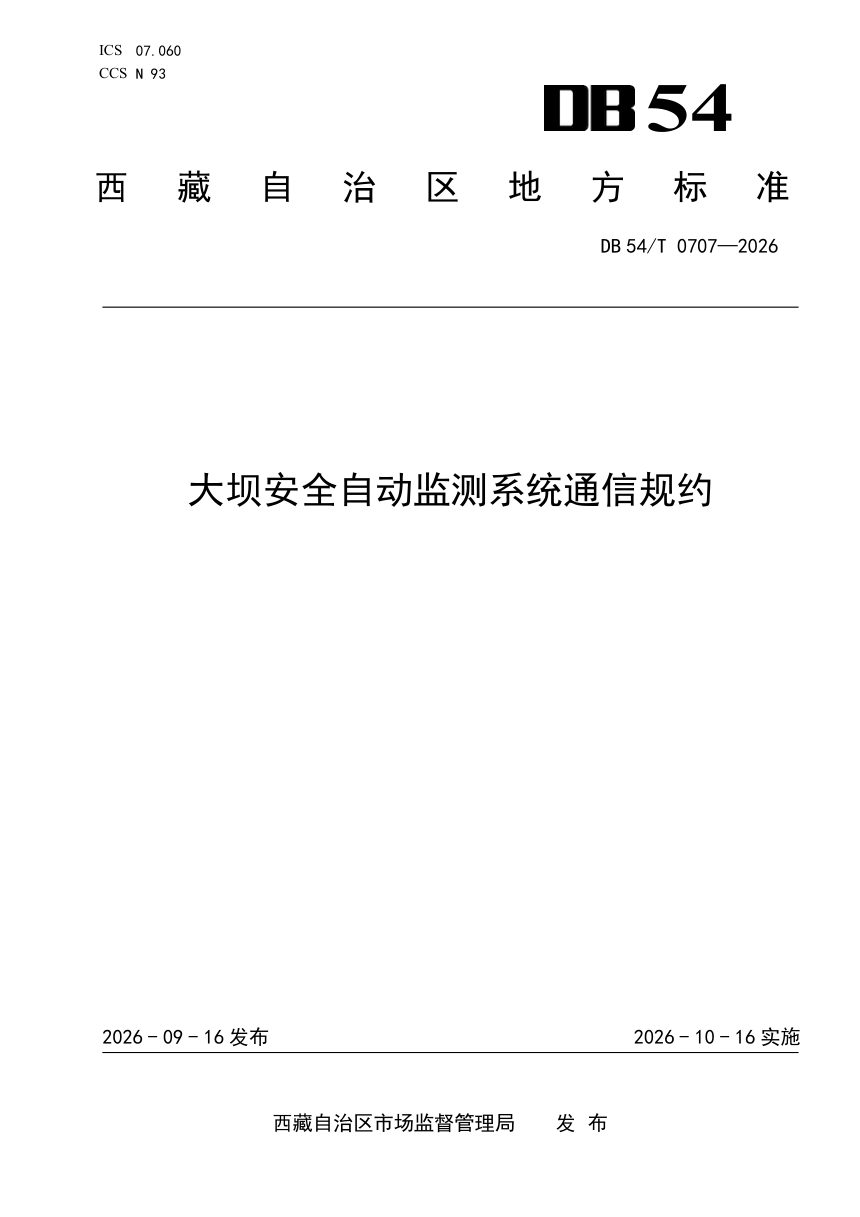

西藏自治区《大坝安全自动监测系统通信规约》DB54/T 0707-2026

本标准针对西藏大坝安全自动监测系统的通信环节，统一监测传感器与采集装置、采集装置与中心站之间的链路协议与数据通信规约，覆盖已建、改建和新建水库大坝，重点解决不同厂家设备接口互通与数据统一接收处理问题。规约在SL/T 812.1框架下细化，并结合高原地理气候、电磁环境与灾害应急场景提出针对性要求。

分层组网与通信方式选择

系统按感知层、汇聚层、平台层、应用层架构组织通信，组网形式涵盖总线型、环形、星形、网格型及混合型，工作模式可选自报式、查询/应答式或兼容式。通信介质按场景区分：公网良好区域宜用光纤、无线移动公网或短信息；高山峡谷、无人区宜用北斗卫星或超短波；无中继、距离不超过30 km且通视良好区域宜用超短波、无线网桥或Wi-Fi。监测站宜配置两种通信方式互为备份，软硬件设备宜采用国产化产品。跨境界河流大坝有保密要求时，须按SL/T 846加密传输，采用MQTTS、HTTPS时须通过鉴权并宜使用符合GB/T 20518的数字证书。

可靠性指标与数据采集规约

系统数据采集月平均畅通率不应低于95%，按当日上午8:00至次日上午8:00统计定时自报正确数据次数之比，随机自报不作考核；主要通信方式误码率按表2控制。采集侧区分模拟接口与数字接口传感器，数字接口宜采用RS-485/422、RS-232C、SDI-12，协议宜用Modbus-RTU或SDI-12 V1.3。Modbus-RTU比特率取1200～19200 bps，帧结构为1起始位、8数据位、1停止位、无奇偶校验，校验采用CRC16，常用要素寄存器地址及数据长度按表6执行。

报文帧结构与传输机制

专用传输规约采用HEX/BCD编码、面向字符异步通信，定义M1至M5五种传输模式，分别对应单帧自报、带确认自报、多包自报、查询应答与多包查询应答，重发不超过2次，连续3次失败退出通信。监测站地址由5字节混合编码组成，前3字节取GB/T 2260行政区划代码，后2字节为县内自定义段，范围1～60000。报文正文按功能码与监测站分类码编报，标识符为2字节HEX码，不足时以FFH扩展为3字节；负数和奇偶位数据按压缩BCD规则补位编码。结合高寒高海拔环境，信息元素除变形、渗流、应力应变外，宜增报坝前坝下水位、气温气压、降水蒸发、风速风向、冰压力及大坝强震等要素。

MQTT与HTTP传输规约

MQTT规约采用发布—订阅架构，监测站与中心站均为客户端，服务器宜单独部署于中心站；连接须设保活时间与遗愿消息，上线即发布在线状态，通信质量取QoS1，消息体为JSON，主题按“中心站地址/监测站地址/消息码”组织。HTTP规约适用于4G/5G或有限网络传输图片、巡检等大数据量场景，监测站调用中心站RESTful API以POST上传，接口功能名称为messageUpload、dataUpload、imageUpload，参数与返回数据宜用JSON，图片接口采用form-data格式，上传前须经鉴权并宜采用HTTPS。

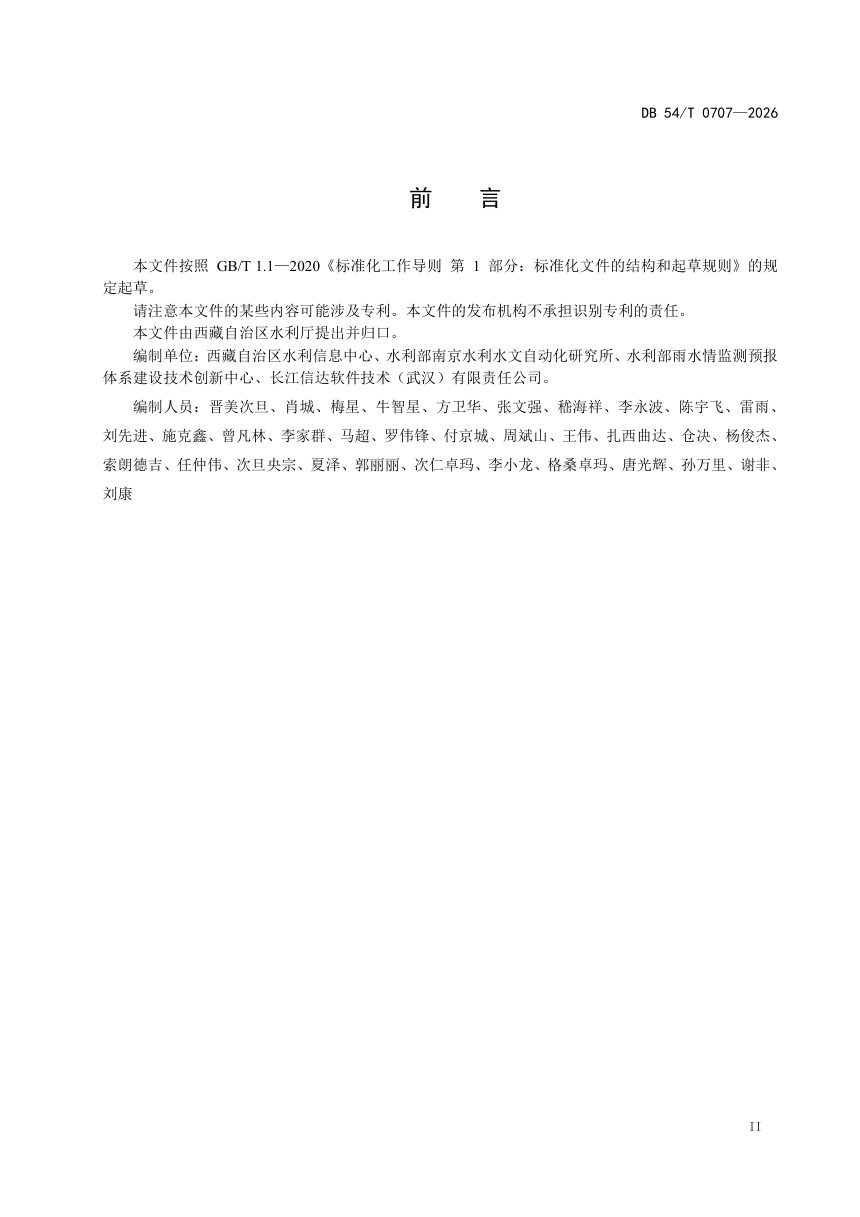

本文件由自治区水利厅提出并归口，实施后须对管理使用、设计咨询、建设实施单位加大宣贯，区内各级各类大坝安全自动监测系统的设计、建设与运行管理可参照执行。
