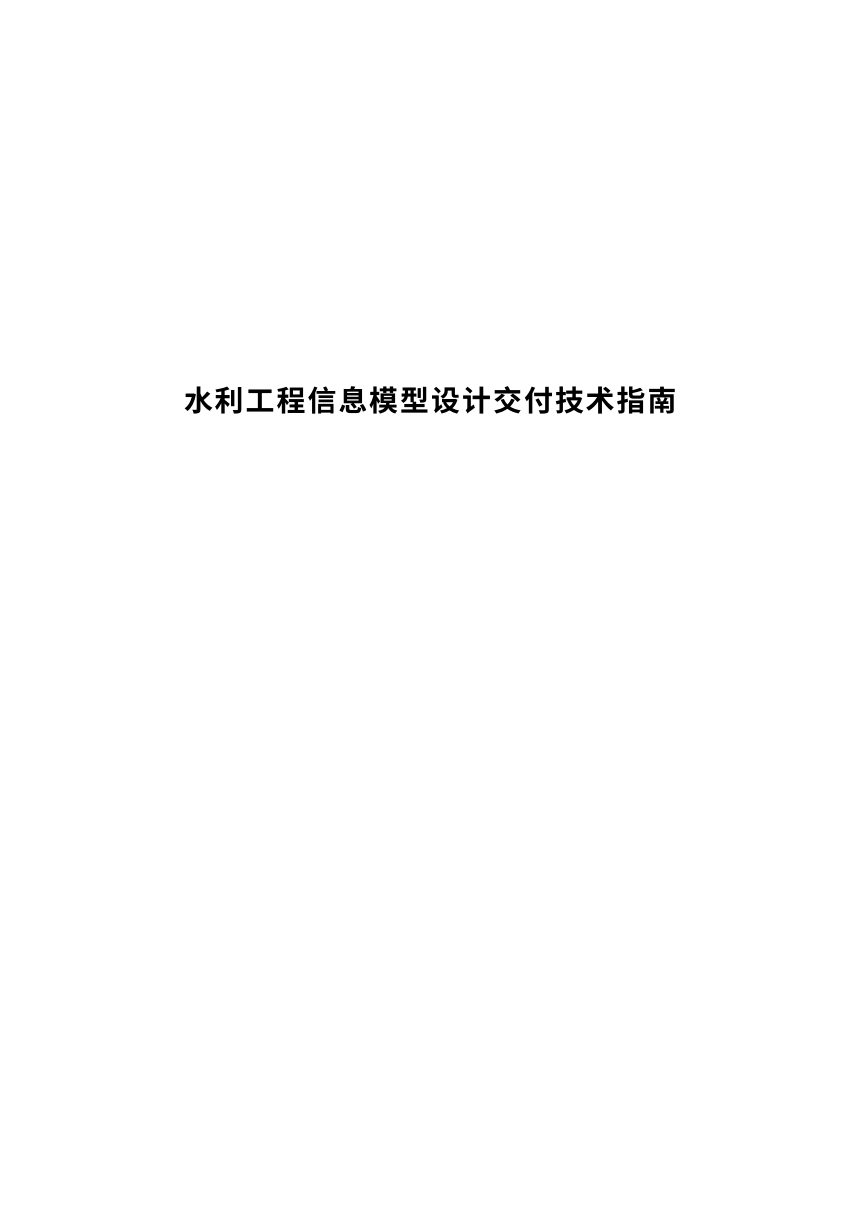

重庆市水利工程信息模型设计交付技术指南

本指南针对重庆市大中型水利工程可行性研究与初步设计阶段的信息模型设计交付，在《水利工程信息模型设计交付规范》（DB50/T1676-2024）框架下细化项目级实施方法，覆盖交付准备、交付物、交付协同与交付平台四个环节，明确项目法人单位、勘察设计单位、评审委员会（专家组）三方职责，提出文件交付与平台交付两条路径。不涉及BIM建模技术本身，具备三维设计条件的测绘、地质、水工、施工、水机、电气、金属结构等专业适用，其余专业按传统模式产出成果同步提交、统一评审。

交付准备：以需求与策划确立契约基准

项目交付需求由项目法人单位在设计启动前编制发布，明确应用场景、空间基准、交付物内容格式与简化规则；项目交付策划由勘察设计单位响应编制，经审批签批后与需求共同构成契约性文件。模型单元按项目级、功能级、构件级、零件级四级划分，可研与初设阶段一般不涉及零件级；几何表达精度遵循适度表达原则，配套免于表达、属性替代、点线替代三类简化清单；信息表达深度按阶段分级配置项目、身份、定位、构造、技术五类属性。

交付物：以关联标识贯通多模态成果

交付物分为信息模型、工程文档、其他文档三类，以交付包形式组织，经交付物清单与登记表建立索引。几何模型须统一空间坐标系与高程基准、保持模型架构完整；属性集采用XLSX、CSV、XML等通用格式独立于几何文件存在。模型单元关联标识由分类编码与实例流水号组合成全数字代码，在几何模型、属性集、图纸、工程量清单、设计报告之间建立双向追溯；图纸、清单与报告须与模型同源，图模一致、量模可溯。

交付协同与平台：三层审查、状态受控

审查按设计自查、数据检查、专业复核三层依次开展，数据检查未通过不进入专业复核，意见按提出—修改—复核—销号闭环管理。交付物状态划分为工作中、提交审查、确认交付、归档四种，归档版本只读保全，变更须升版重走审查程序并标注与原版本的继承关系。交付平台须满足单一数据源、角色权限控制、版本快照、安全审计等核心需求，并按需配置规则校验、大文件分片上传、图模对照、算量对照、版本对比及与数字孪生水利底座对接等能力。
