四川省《预应力叠合空心板标准底板图集》（公开征求意见稿）

本图集针对先张法预应力叠合空心板标准底板，统一了底板编号规则、模板与配筋构造、材料选用及两阶段设计验算方法，并给出2000mm、1850mm、1500mm三种板宽的选用表与节点构造，供设计、制作、施工与验收各环节直接引用。

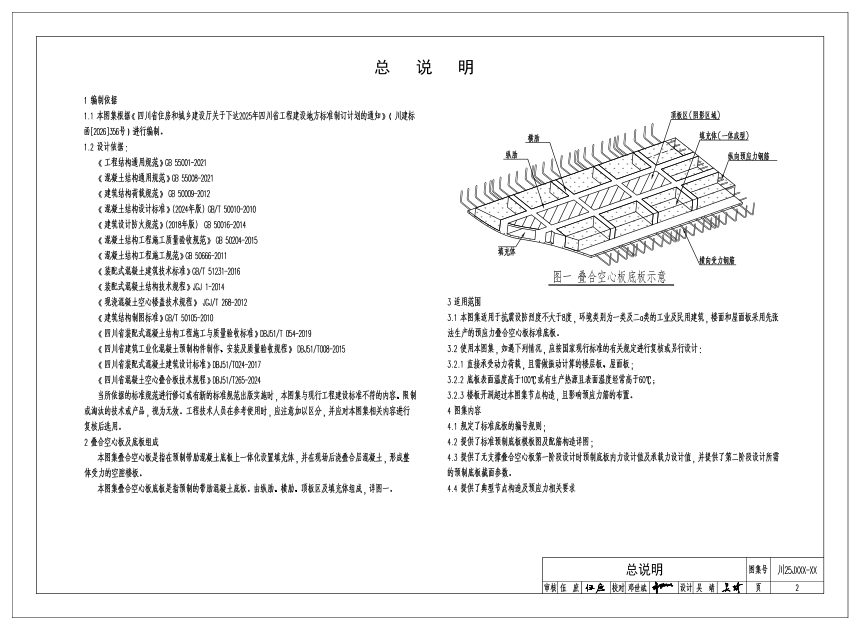

适用条件与设计假定

适用于抗震设防烈度不大于8度、环境类别为一类及二a类的工业与民用建筑楼面、屋面板。底板混凝土C40，预应力筋采用直径7mm或9mm低松弛螺旋肋钢丝，张拉控制应力取0.70fpk；除板端有可靠支撑外其余部位无需设支撑，结构安全等级二级，设计工作年限50年，底板裂缝控制等级二级，安装挠度控制L/400。

关键构造与制作要求

底板纵肋、顶板上部结合面粗糙面面积不小于结合面面积的80%、凹凸深度不小于4mm，纵肋端部设键槽且深度大于30mm；保护层20mm，耐火极限不小于1.5h。总预应力损失小于100N/mm²时按100N/mm²取值，放张时同条件养护混凝土抗压强度须达设计强度的75%。

选用与复核方法

选用表以单块板宽范围的荷载设计值[Qd]、[Qk]及叠合层厚度控制，图集附两个算例演示选型流程。叠合层厚度、现浇带宽度或填充体重量偏离图集假定时，先按[Qd]、[Qk]初选，再附加超厚叠合层产生的内力复核；现浇带宽度不应小于底筋锚固长度la加30mm。部分板型需对端部1.2m范围预应力筋采取涂油或套管抽芯等消除握裹力措施，且应分散、对称、均匀布置。

施工与质量验收

制作、堆放、运输、安装执行GB 50666、GB/T 51231、JGJ 1及DBJ51/T 008等标准，施工前编制专项方案并做安全技术交底。预应力钢丝值按每工作班不少于3根且不小于总数1%抽检，张拉完毕1h后检测，规定值取0.97σcon−10 N/mm²。
