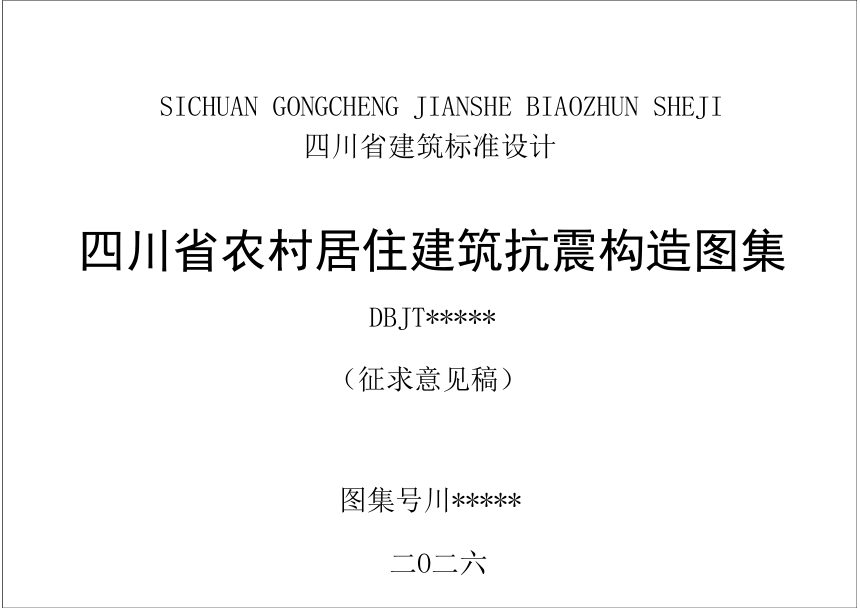

四川省《农村居住建筑抗震构造图集》（公开征求意见稿）

本图集是对川14G172的修订，面向6至9度设防区两层及以下农村自建住宅，覆盖框架、砖砌体、小砌块、底框、生土、石、木、装配式墙板、轻钢及屋盖十类结构，以分册形式给出抗震构造做法与施工要求。

按结构体系分册，明确禁用边界

各分册先划定适用烈度与层数，再列禁止性条款：8度0.3g及9度不得采用底层框架砌体；7度及以上不得采用原始生土墙，8度及以上不得采用灰土墙、现代夯土墙和毛石墙，9度不得以现代夯土墙作围护墙；严禁空斗砖墙承重；石结构不得采用石板、石梁及独立料石柱承重；木结构严禁在木框内和屋架腹杆内砌筑土坯、砖或小砌块。

场地、材料与关键控制指标

场地应避开危险地段，8度、9度发震断裂带避让距离分别不小于100m、200m，不利地段上部构造提高不低于1度设防。基础埋深不小于0.5m，回填分层夯实每层不超过300mm。承重钢筋不低于HRB400，混凝土不低于C20，水泥不低于42.5级。构造柱截面不小于240mm×180mm，圈梁纵向钢筋不少于4φ10，墙体与构造柱每500mm设2φ6拉结筋。

节点构造与施工控制

分册详图给出梁柱纵筋锚固搭接、箍筋加密、墙板螺栓连接、卧梁接头、木构架穿枋榫接等做法。施工要求先砌墙后浇构造柱，砖墙每日砌筑不超过1.5m，小砌块不超过1.4m，夯土墙不超过1m，混凝土浇筑后12小时内覆盖养护且不少于7天。
