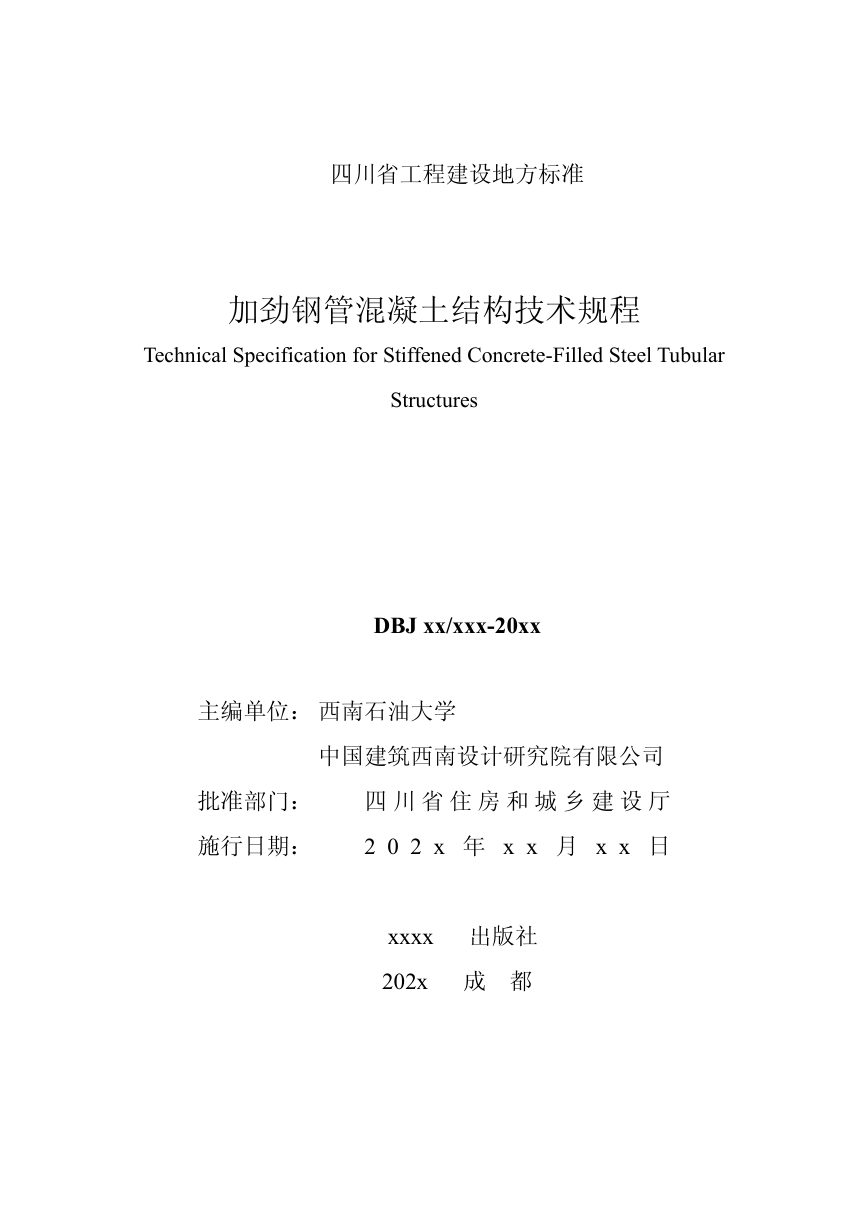

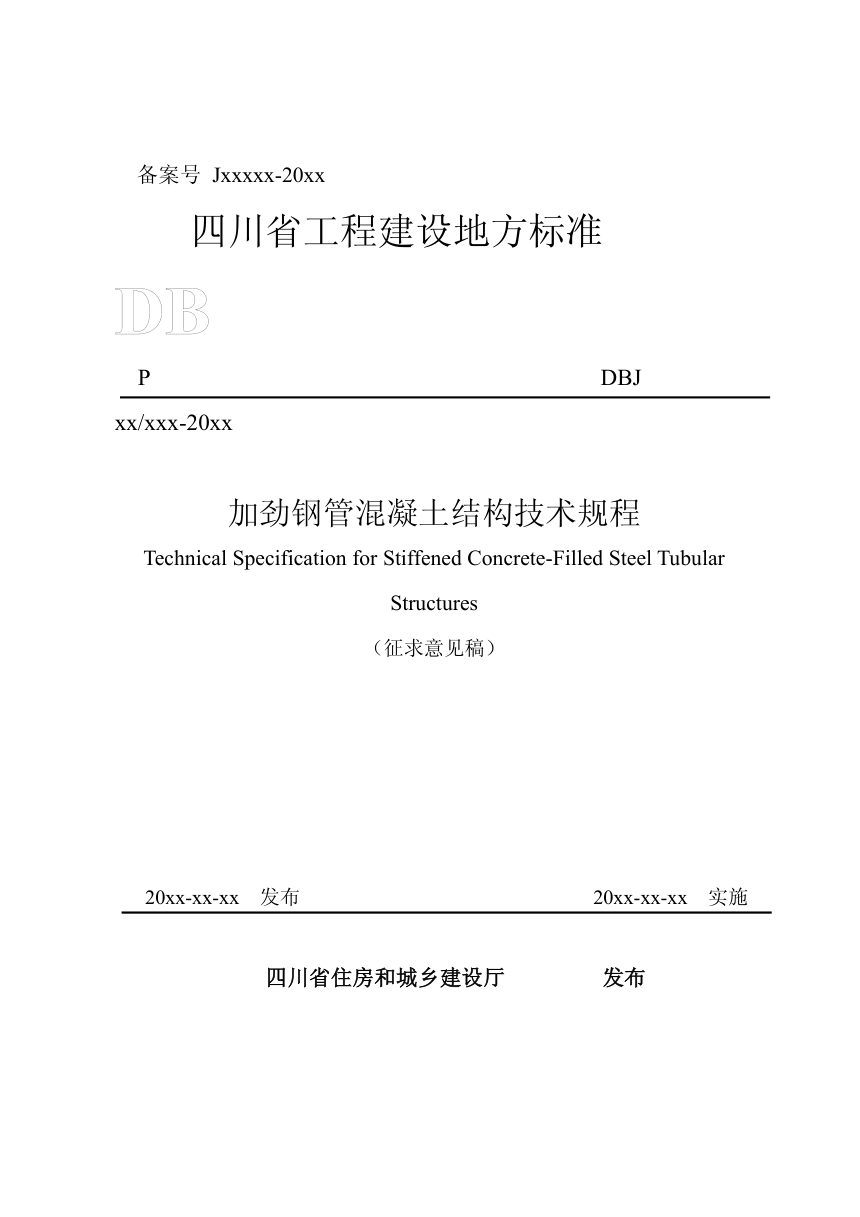

四川省《加劲钢管混凝土结构技术规程》（公开征求意见稿）

本规程适用于四川省内工业建筑、民用建筑及一般构筑物中加劲钢管混凝土结构的设计、施工与验收，覆盖构件与结构设计、加工制作、运输安装、连接、防腐防火及质量管控。针对钢管混凝土柱在受力中钢管易局部屈曲、核心混凝土约束不足的问题，规程以点加劲肋与线加劲肋两类构造为技术主线，给出轴压、压弯、剪切承载力计算方法和节点设计规定。

加劲肋选型与构造控制

加劲肋分为点加劲肋和线加劲肋：点加劲肋用栓钉、拉杆、钢筋对钢管局部单点约束；线加劲肋用钢板、PBL沿竖向形成连续线状约束。受压为主时线加劲肋中斜拉肋最有效，点加劲肋中对拉杆最有效。规程对点加劲、线开放加劲、线封闭加劲分别给出钢管子板宽厚比限值，并要求线开放加劲肋满足抗弯刚度要求，斜拉肋子板宽度取B/4至B/3，PBL或斜拉肋开孔孔径取0.2至0.7倍肋宽，开孔间距不小于孔径的2.25倍。计算含钢率控制在3%至10%。

承载力计算

轴压承载力按约束混凝土强度、钢管纵向应力取0.89fyt、线加劲肋纵向应力参与计算，并引入有效约束系数ke，区分点封闭、线开放、线封闭等不同加劲形式的约束应力算法。同含钢量下加劲柱轴压承载力比普通钢管混凝土柱高10%以上。压弯承载力采用修正塑性应力分布方法，考虑加劲肋对钢管局部稳定和核心混凝土约束的贡献，双轴对称截面可用三折线四点N-M曲线简化设计。剪切承载力由混凝土斜压杆和钢材受剪面共同承担，混凝土抗压强度乘以0.6软化系数，简化公式仅适用于剪跨比大于0.15。

节点与防护

钢梁节点可采用斜拉板加劲节点，由柱钢管、斜拉板、钢梁及外环板组成，外环板挑出宽度不宜小于钢梁翼缘宽度的20%，厚度不宜小于梁翼缘厚度，斜拉板设置高度宜取有效传力高度的2.5倍以上。钢筋混凝土梁节点可采用部分贯通式斜拉板加劲节点，节点区钢管开孔率不小于0.5，PBL或斜拉肋自节点区上下各延伸0.5B。防火设计参照《钢管混凝土结构技术规范》GB 50936，每层柱钢管壁设直径不小于12mm的排气孔，长柱排气孔纵向间距不宜超过6m。

施工与验收

钢管接长采用对接熔透焊缝，工厂制作焊缝质量等级为一级，现场不低于二级。管内混凝土宜连续浇筑，小直径钢管宜用自密实混凝土，粗骨料粒径不大于20mm，扩展度控制在550mm至700mm。吊运前管内混凝土强度不应低于设计强度值的75%。密实度检测不少于4次，宜在浇筑后3d、7d、28d及验收前进行，敲击异常时加密测点并用超声波复核，必要时钻孔复检。
