2022年12月9日，贵州省住房和城乡建设厅编制了《贵州省农村村民住宅建设通用图集》--六盘水篇。
PDF文档信息
Vip.1
名称：2022.12.09-贵州省农村村民住宅建设通用图集--六盘水篇.pdf
本图集针对六盘水市农村村民自建住宅，按风貌与施工图两篇并行编制。风貌篇按六枝、盘州、水城、钟山等地的白族、彝族、苗族、布依族聚居特点，生成十套差异化建筑方案；施工图篇以结构、给排水、电气、消防等专业设计，为农房建设提供可直接使用的技术图则。本图集适用于六盘水市单层及多层农村住宅的新建与改造。
风貌分区与方案生成
六枝特区白族民居以灰瓦白墙、粉墙画壁、木雕格子门为特征，主房多坐西向东；盘州两河街道彝族建筑依山就势、青砖白墙，设计遵循不随意伐木、不大量挖填土、挡土墙不超1.5米等四不原则；普古彝族苗族乡侧重联排住宅，融入外墙保温、节能玻璃与太阳能系统；钟山区苗族、彝族民居保留木结构装饰、花窗、坡屋面等元素，临街户型考虑商铺功能。通用风格方案以白墙青瓦坡屋面衔接多民族混居区域。
场地与建筑安全
场地选址要求建筑基地与道路连通，连接道路宽度按基地面积分档控制，建筑面积不大于3000平方米时不小于4米，大于3000平方米且仅一条连接道路时不小于7米。挡墙高度2至6米时上缘距建筑不小于5米、下缘不小于3米，高度6米及以上应退台，退台宽度不小于1.5米。农村住宅不得建在滑坡、泥石流、山洪等灾害威胁地段，与危险源须设置隔离措施。三层及以上建筑须专业设计、专业施工。
结构安全与抗震设防
六盘水地区抗震设防烈度为7度，设计基本地震加速度0.10g，设计地震分组第二组，场地类别Ⅱ类，基本风压与基本雪压均为0.35千牛每平方米，结构安全等级二级，设计使用年限50年。结构形式采用砖混与框架，基础按地形选用毛石混凝土条基、柱下独立基础或钢筋混凝土条基，地基不平整时通过首层架空、增设台地减少挡墙设置。砌体施工质量控制等级为B级，构造柱、圈梁按7度抗震设防确定。
消防与生态环保
消防水源优先利用乡镇给水管网，管网压力不小于0.14兆帕、最不利消火栓出流量不小于15升每秒时可直接供给，否则修建有效容积108立方米消防水池或利用天然水源。室外消火栓保护半径不超过150米、间距不大于120米，型号SA65-100-1.0。生活污水经化粪池处理达标后排放，院坝雨水通过排水沟收集排入人工湿地，旱厕统一改造为水厕，生活垃圾推行源头分类减量与村规民约门前三包。建筑材料选用环保型，无水房间内隔墙及顶棚可采用磷石膏材料，卫生洁具采用节水型设施。

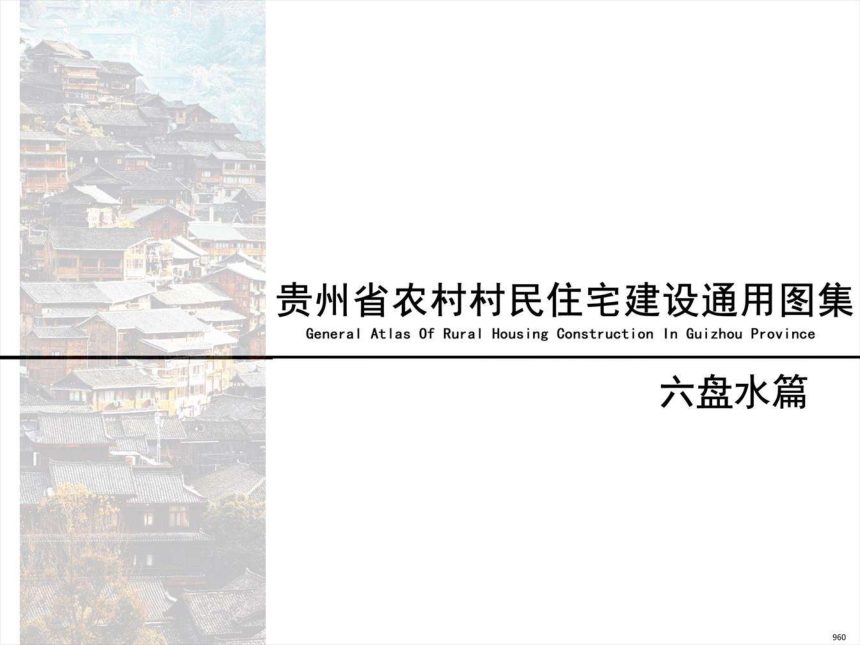

第 1 页

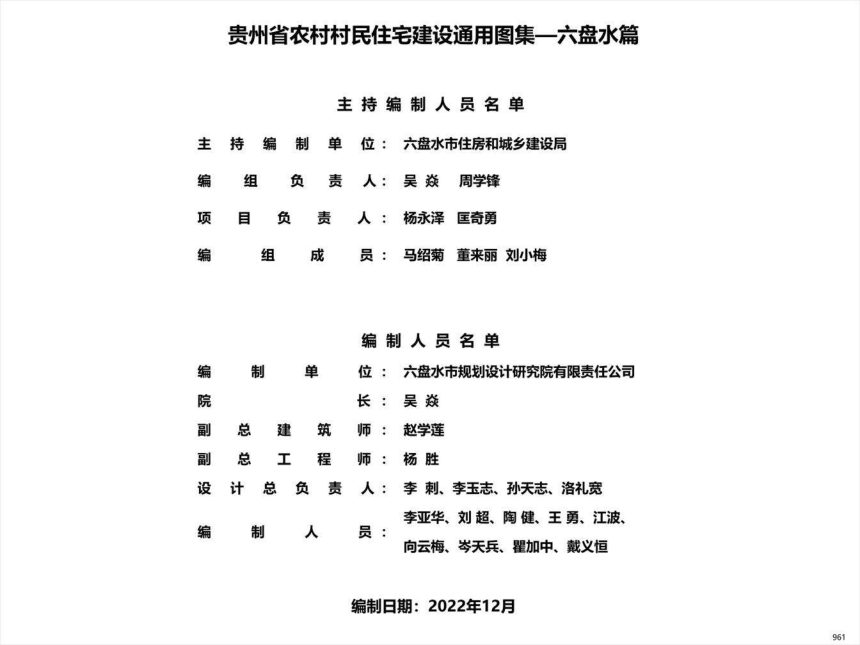

第 2 页

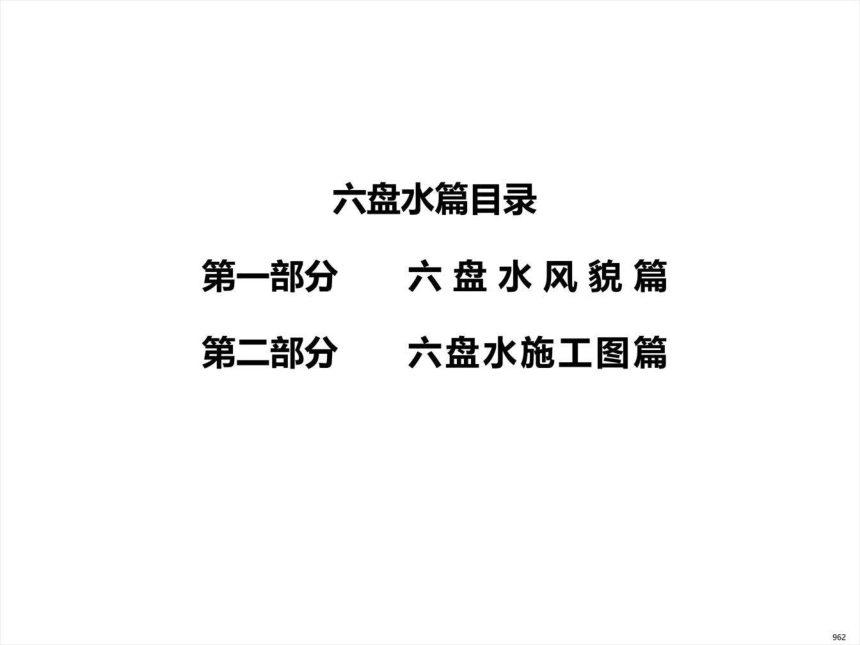

第 3 页
可免费试读【3页/共454页】
