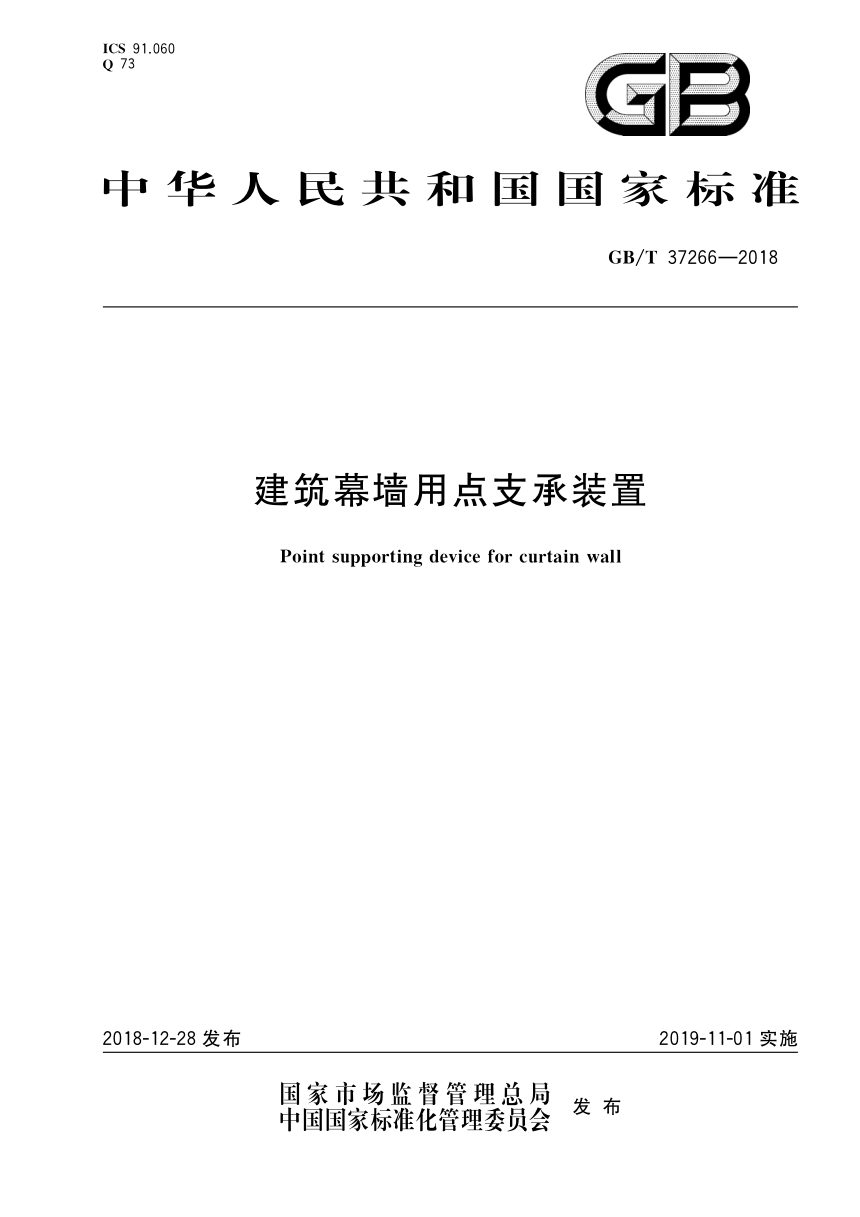

《建筑幕墙用点支承装置》GB/T 37266-2018

本标准为建筑幕墙点支承装置的产品标准，覆盖驳接头、爪件、夹持头、夹具四类组件。其核心思路是按“分类标记—材料与尺寸—力学性能—试验检验”建立统一技术口径，使穿孔式和夹板式装置在设计选用、进场验收时有据可依。采光顶、雨篷和护栏用点支承装置可参照执行。

分类、构造与标记

点支承装置按连接形式分为穿孔式和夹板式；组件层面，驳接头分沉头和浮头、球铰式和螺杆式，爪件分杆用、索用、肋用及单爪至四爪、X/H/I 型，夹持头与夹具分矩形、圆形、菱形和特形，杆用夹具又分钉孔式、螺柱式和螺孔式。标记由组件代号、构造代号、面板厚度、螺纹规格及承载能力标准值等依次组成。

材料、尺寸与外观控制

金属零件宜采用奥氏体型或奥氏体-铁素体型不锈钢并作固溶处理，室内用镍含量不小于 8%，室外不宜小于 10%。与玻璃面板间应设硬度不大于 8 HW 的铝质衬套和垫片，厚度不宜小于 1 mm。螺纹公差不宜低于 7H/6g，未注线性公差不宜低于 m 级，形位公差不宜低于 K 级；沉头锥角取 (90±0.5)°，球头螺杆活动锥角不小于 10°，爪件支座孔垂直度偏差不大于 ±1°。

力学性能与检验

驳接头、爪件、夹持头分别考核轴向受拉、轴向受压和径向承载能力，夹具考核轴向受拉和径向承载能力，实测值均不得低于标示的标准值。标准值以不少于 5 套试件试验的最小值确定，径向性能以残余变形 1 mm 或 2 mm 对应的荷载取值。出厂检验为外观全检加尺寸抽样，每 1000 套为一批；型式检验每两年一次，停产半年以上恢复生产或结构材料工艺重大变更时亦须进行。
