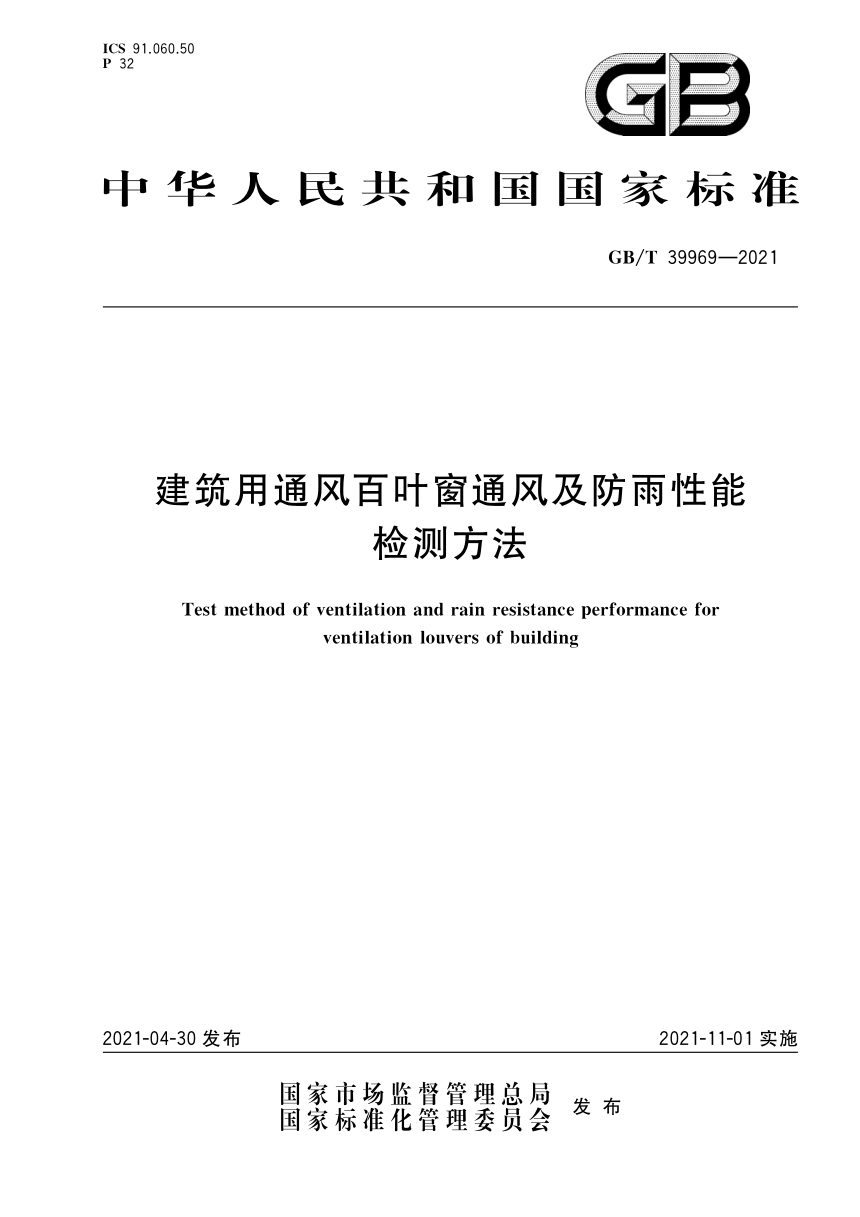

《建筑用通风百叶窗通风及防雨性能检测方法》GB/T 39969-2021

本文件面向建筑用通风百叶窗，规定其通风性能及防雨性能的实验室检测方法，覆盖通风性能、静态防雨性能与动态防雨性能三类检测，检测对象限于百叶窗试件本身，不涉及与围护结构连接部位。核心在于通过风模拟系统与环境箱组合，量化百叶窗在不同空气流量、淋水条件下的压降、透水率与阻雨率，并统一给出检测设备配置、试件要求与检测报告内容。

检测原理与设备构成

通风性能检测将试件装于空气流量测量箱，由吸风风机使气流通过试件，测量不同空气流量下的空气流通程度。静态防雨性能检测由试件上方滴水装置淋水并吸风，测定发生透水时的通风区流速；动态防雨性能检测则通过喷淋装置与送风、吸风风机共同作用，测定风雨同时作用下阻止雨水进入室内侧的能力。检测设备由风模拟系统、环境箱、雨水收集箱与空气流量测量系统组成，环境箱尺寸为3000mm×3000mm×2000mm，雨水收集箱为1250mm×1250mm×2000mm，空气流量测量箱稳流网通风面积分别为60%、50%、45%且间距50mm，平面Y单点流速不应大于该平面流速平均值的1.25倍。喷淋装置配4个矩阵分布的实心锥喷嘴，喷淋角度93°～115°，在0.03MPa水压下喷淋量不小于3.7L/min，喷淋间隔不大于0.5s。

试件要求

通风性能及动态防雨性能试件外框尺寸宜为1000mm×1000mm，静态防雨性能试件宜为1200mm×1200mm。试件材料、规格和型号应与生产厂家提供的图样一致，组装符合设计要求，受力状况与实际情况相符，不应加设任何特殊附件或附加措施。试件型材表面不宜进行任何处理，且不应包含防虫网或防鸟网。

检测程序与数据处理

通风性能检测在5℃～40℃环境下进行，试件安装后密封缝隙，可调式百叶窗叶片调至最大开启位置，以压降10Pa时的空气流量为初始值，达到3.5m³/s时停止，选取5个以上近似等分点测量。依据测得压降和空气流量绘制关系图，计算通风系数C_D，数据点偏差应在±5%范围内，超标需重新检测。静态防雨性能检测淋水量不小于100mm/h，滴水岐管淋水量不小于3.8L/m，整个过程不少于15min，以透水率3g/m²或透水量30g的较小值作为最小测定点，以透水率60g/m²～75g/m²或流速6.35m/s的较小值作为最大测定点。动态防雨性能检测先以校准板校正，送风风速稳定在13m/s，透水流量控制为75L/h～82.5L/h，核心区流速范围0m/s～3.5m/s，每阶段增量0.5m/s，共8个阶段，整个检测过程不少于30min，据此计算阻雨率并绘制性能曲线。

检测报告

检测报告至少应包括委托单位、生产单位、工程名称，试件材质、名称、型号、尺寸及图样，试件面积、核心面积、通风面积，实验室环境温度与大气压力，以及通风性能、静态防雨性能、动态防雨性能各项检测数据与曲线，并载明检测项目、依据、设备、日期及检测人、审核人、批准人签名与检测单位、地点。
