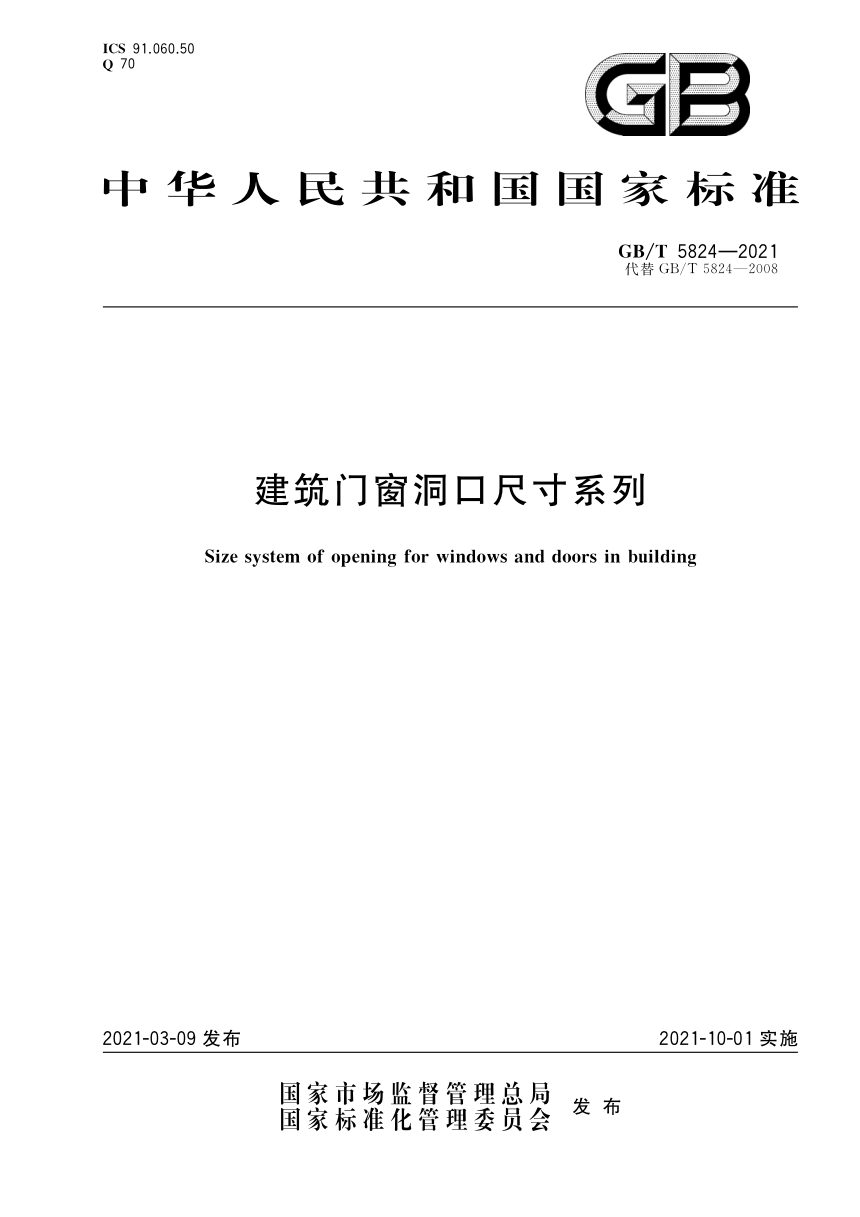

《建筑门窗洞口尺寸系列》GB/T 5824-2021

本标准替代GB/T 5824—2008，规定工业与民用建筑各类材料内外墙体门窗洞口宽度、高度尺寸的术语定义、尺寸系列及选用要求，核心变化是引入民用建筑门窗洞口优先尺寸系列，新增规格型号表示方法，并对安装构造缝隙与定位线关系作出补充说明，以统一模数协调、控制规格数量。

优先尺寸与规格表示

新增表3、表4分别给出民用建筑门、窗洞口优先尺寸系列。居住建筑标准层设计应选用优先系列，公共建筑标准层宜选用。规格型号以标志宽度和高度的千、百、十位数字前后排列组成六位数字表示，无千位以“0”补齐，如宽度900 mm、高度2100 mm记为090210。

基本参数与辅助参数

洞口宽、高基本参数分别取自水平、竖向扩大模数3M和6M数列并经指定；辅助参数为在上述数列中插入的小于该模数级差并经指定的尺寸。宽、高均为基本参数者属基本规格，至少一项为辅助参数者属辅助规格。非矩形门窗按外接矩形洞口参数选用。

构造尺寸与安装缝隙

构造尺寸以洞口宽、高定位线为基准，按安装形式与干法、湿法安装确定。干法安装需考虑附框尺寸，湿法安装需考虑门窗框与洞口间填塞缝隙，并计入墙体表面装饰层材料尺寸。洞口表面装饰层位于洞口与门窗框分别相对定位线的装配空间内。定位线确定规则涵盖洞口顶面、楼地面标高及窗台高度等情形。

选用要求

建筑设计应贯彻模数协调原则，优先选用基本规格，再选辅助规格，同一地区、同一建筑物内减少规格数量。工业建筑及民用建筑非标准层可按基本参数、辅助参数的数列规律补充确定。采用组合门窗时宜优先选用基本门窗组合的条形窗、带形窗及连窗门。产品设计文件应标明构造尺寸与定位线关系及适应各类墙体的安装形式、方法及缝隙尺寸。
