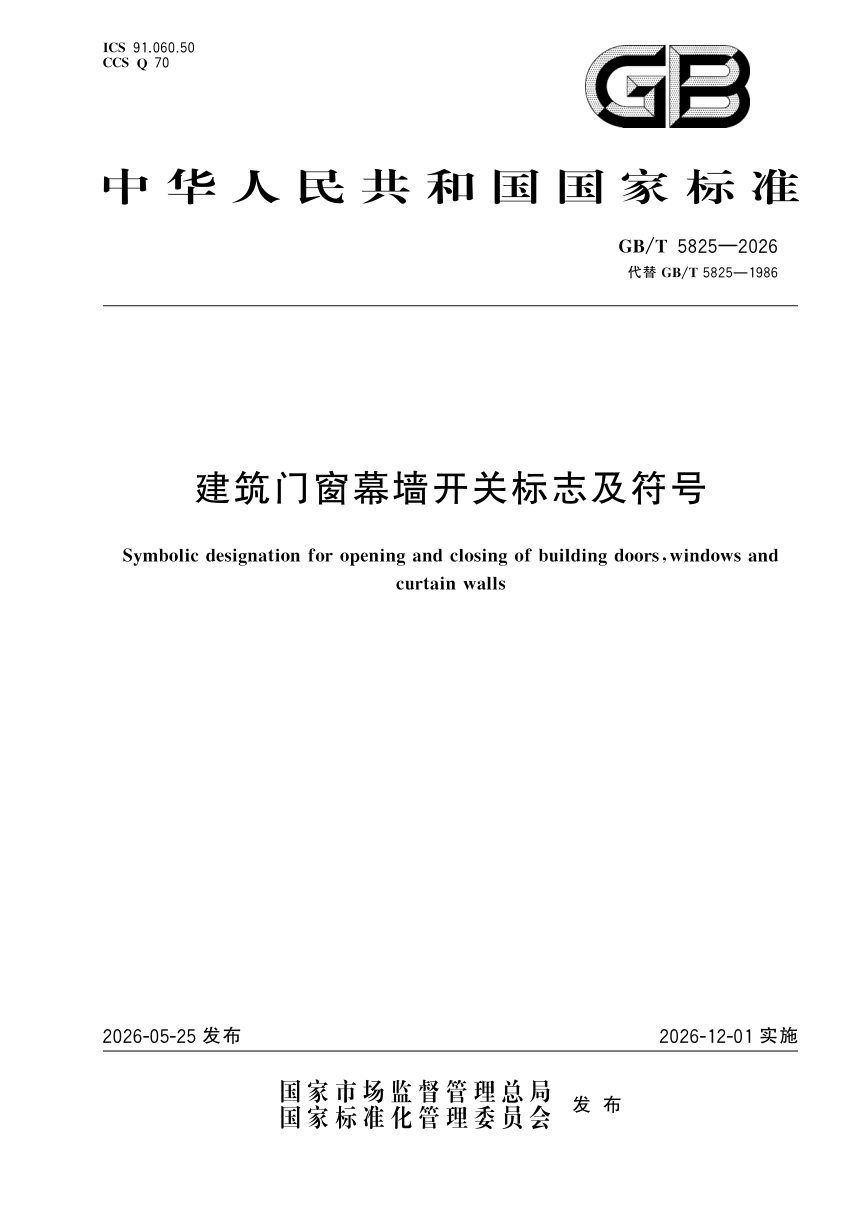

《建筑门窗幕墙开关标志及符号》GB/T 5825-2026

本标准替代GB/T 5825—1986，重新界定建筑门窗幕墙活动扇开关信息的标志符号，覆盖从推拉到多节提升、卷帘等三十余种开关方式，统一图形符号与文字符号两套表达，服务于设计、制造与运维环节的信息传递与识别。

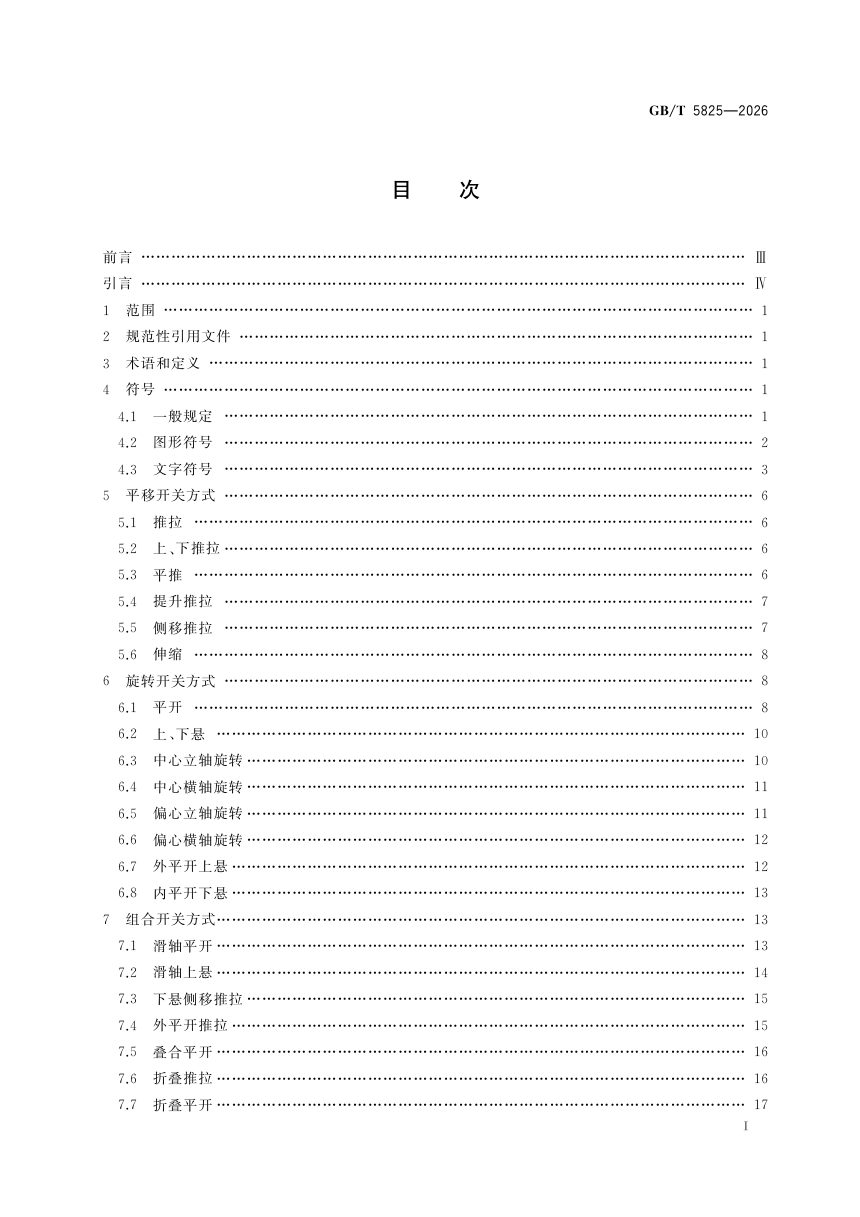

开关信息的构成与坐标系

活动扇开关信息由位移轨迹信息和位移数值信息两部分组成，前者指活动扇空间位移的路径与方向，后者指开启后的最大位移值及相关定位尺寸。所有开关信息须按统一空间坐标系确定：以人在使用空间外侧面向活动扇建立坐标系，以活动扇关闭状态闭合平面为XY坐标面，水平向右为X轴正向，逆时针旋转90°为Y轴正向，X、Y坐标最小值为原点，垂直XY面指向平面外为Z轴正向。图形符号应在XY坐标平面即活动扇立面图中标示，位移轨迹所在平面及YZ坐标平面图中宜同步标示。

图形符号与文字符号规则

图形符号按表规定在活动扇投影平面上标示。文字符号由位移轨迹代号和位移数值组成，多个开启动作按先后顺序排列；动作同时发生时，先平移后旋转，或按X、Y、Z顺序确定。活动扇有多种开启方式时，文字符号按名称中开启方式顺序分别表示。位移轨迹代号涵盖平移类、旋转类及组合类共四十余种代号组合。

开关方式的分类覆盖

标准将开关方式分为三大类：平移开关方式含推拉、上下推拉、平推、提升推拉、侧移推拉、伸缩六种；旋转开关方式含平开、上下悬、中心立轴旋转、中心横轴旋转、偏心立轴旋转、偏心横轴旋转、外平开上悬、内平开下悬八种；组合开关方式含滑轴平开、滑轴上悬、下悬侧移推拉、外平开推拉、叠合平开、折叠推拉、折叠平开、成对折叠推拉、成对平开折叠推拉、整体提升、多节提升、卷帘十二种。每种方式均分别规定图形符号标注方式与文字符号表达格式。

应用示例

附录A以资料性方式给出活动扇开关符号的确定与应用示例，选取建筑平面图中的门窗实例，演示从轴测图、活动扇位移、图形符号到标注了符号的平立剖的完整推导过程。
