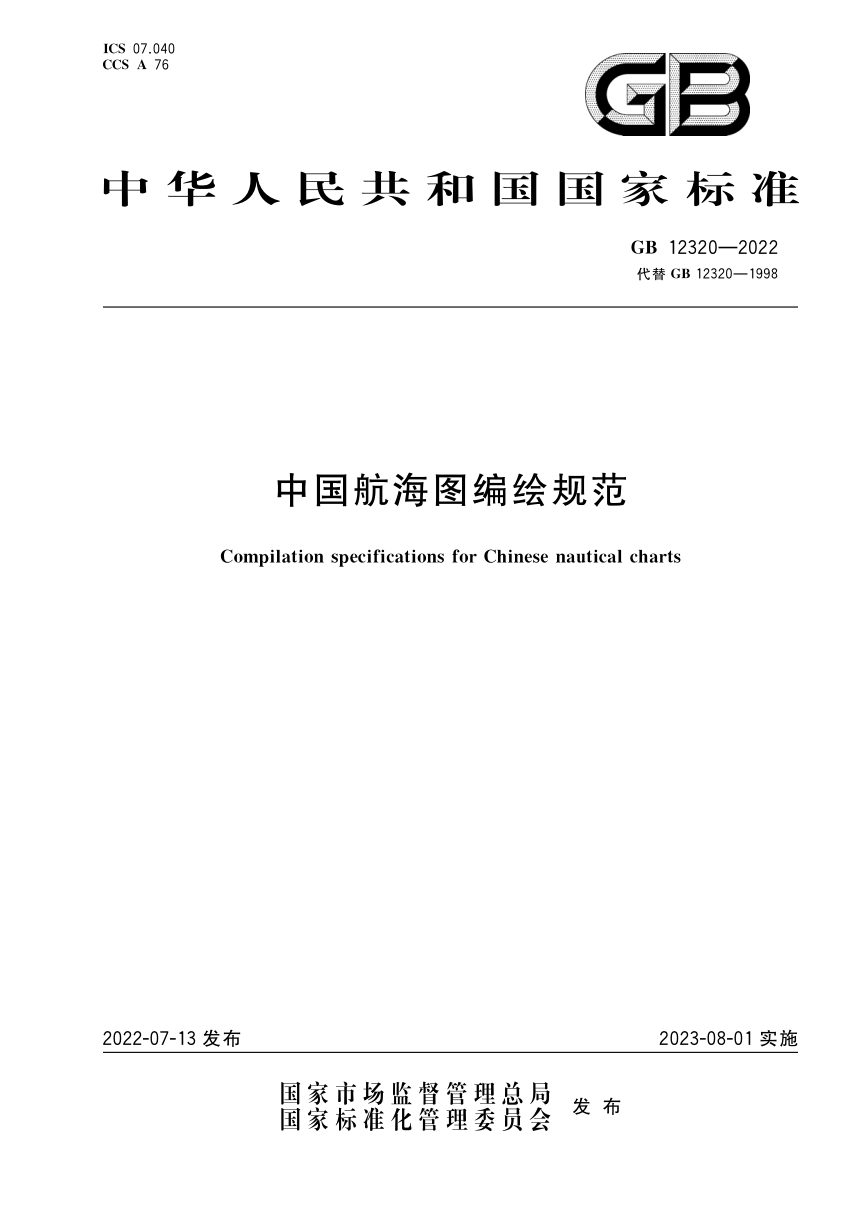

《中国航海图编绘规范》GB 12320-2022

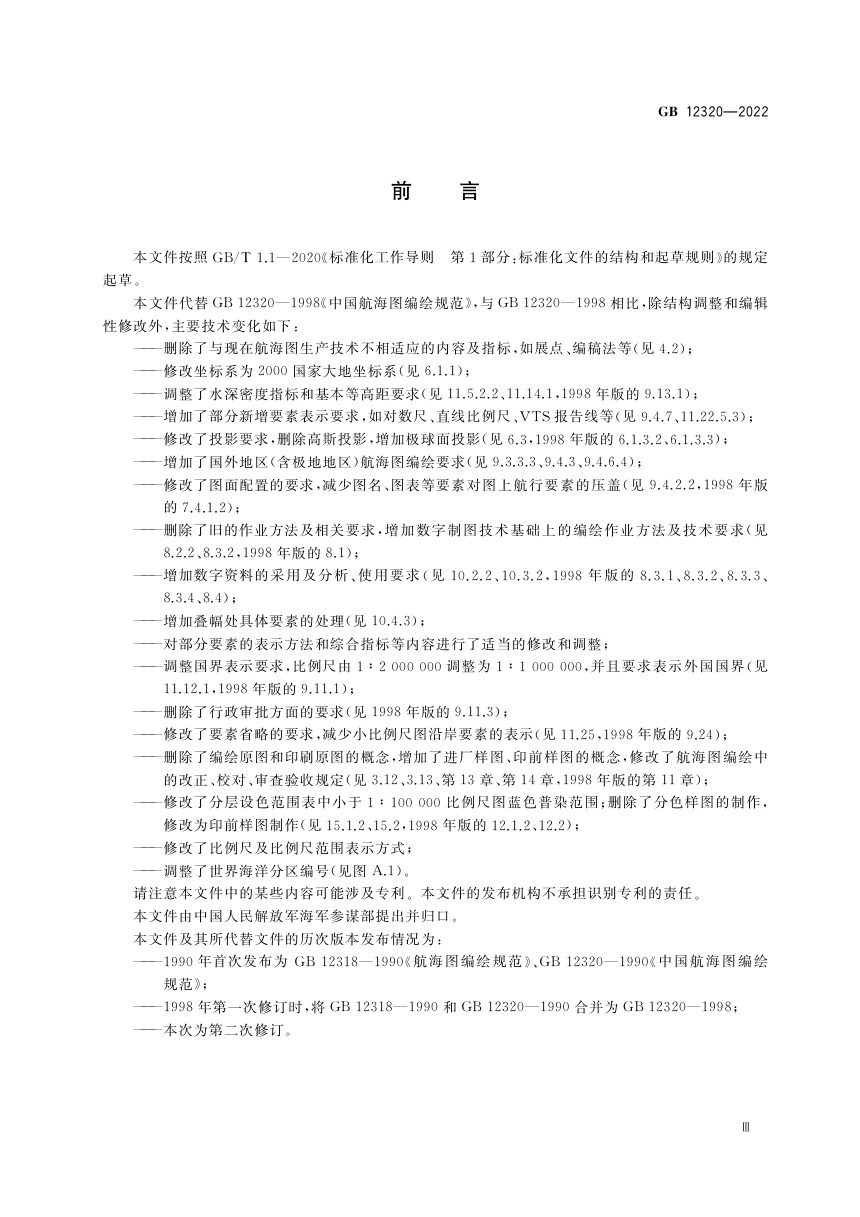

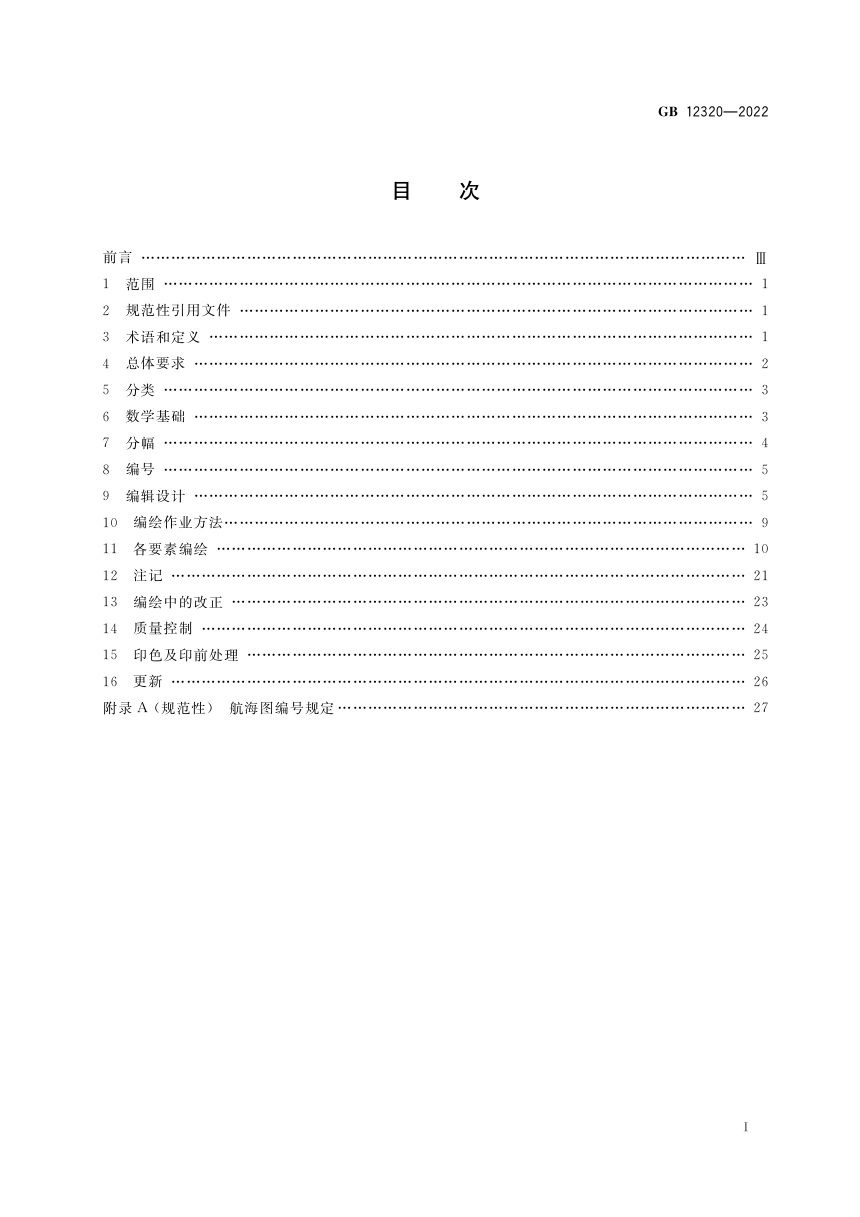

GB 12320—2022 覆盖各种比例尺航海图的编制全过程，统一总体要求、数学基础、分幅编号、编辑设计、要素编绘、注记、编绘改正、质量控制、印色印前处理与更新等环节，替代 1998 年版。主要更新在于坐标系改用 2000 国家大地坐标系，以数字制图技术下的作业方法取代展点、编稿法等旧工艺，并补入国外及极地海区编绘要求。

数学基础与作业精度

投影仍以墨卡托投影为基准，删除高斯投影，制图区域 60% 以上纬度高于 75° 时采用通用极球面投影或日晷投影。中国大陆沿海深度基准取理论最低潮面，高程采用 1985 国家高程基准，港澳台及国外海区随制图资料；资料深度基准相差 0.1 m 及以上应改算。计算图上误差小于 0.1 mm，图廓对角线误差不大于 0.3 mm，水深注记、点状与线状要素的图上位置偏差分别为 0.3 mm、0.2 mm、0.3 mm。资料转绘可用图形扫描数字化、坐标输入、数据转换等方法；编绘原图、印刷原图概念取消，代之以进厂样图与印前样图。

要素编绘的取舍尺度

水深注记密度按海区分档，浅于 20 m 为 10 mm 至 15 mm，深于 200 m 为 30 mm 至 40 mm；浅于 31 m 保留一位小数，深于 31 m 注至整米，选取遵循取浅舍深。礁石取高舍低，沉船取浅舍深、取新舍旧，底质取硬舍软且淤泥保留，等深线扩浅缩深、不得封死航道。助航标志按比例尺逐级舍弃，1:1 000 000 及更小比例尺仅表示特别重要的无线电指向标和灯塔；陆地地貌在 1:3 000 000 及更小图上不再表示。国界表示比例尺由 1:2 000 000 调整为 1:1 000 000，并要求表示外国国界，同时删除行政审批方面的内容。

编号与图面配置

世界海洋总图、大洋总图用两位数字编号，海区总图三位，航行图与港湾图五位；世界海洋划为 9 个大区，中国海区为“1”，下分 8 个二级区，图号中第三、四、五位是否含 0 分别对应 1:500 000 至 1:100 000 各层级航行图。图面配置强调减少图名、图表对航行要素的压盖，新增对数尺、直线比例尺、VTS 报告线等表示要求，并调整了小于 1:100 000 比例尺的蓝色普染范围。

质量控制与更新

检查验收实行二级检查一级验收，成果分优秀、合格、不合格三级，编辑设计、数学基础、碍航物与危险水深、通告改正等列为详查重点。更新分为小改正、添印和再版：添印仅按航海通告改正入库数据并更新磁差，版次不变、印次递增；改版图的图号、图名、比例尺及范围与原版一致，版次递增，旧版作废。
