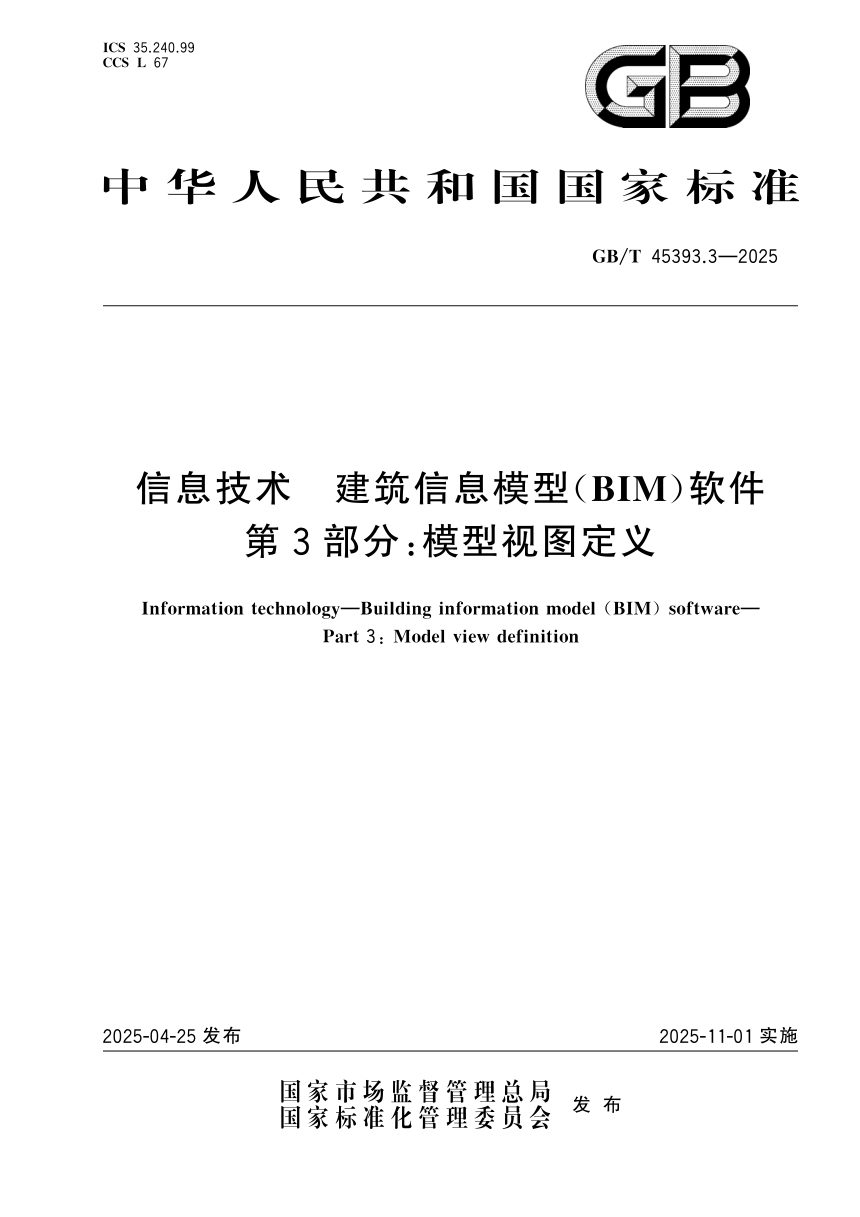

《信息技术 建筑信息模型（BIM）软件 第3部分:模型视图定义》GB/T 45393.3-2025

本标准为GB/T 45393《信息技术 建筑信息模型（BIM）软件》的第3部分，2025年11月1日实施，规定模型视图定义（MVD）的开发、执行和管理机制，并提供轻量级MVD语言MVDLite，适用于BIM数据交换中模型视图定义的开发与执行。MVD由子图模板与子图表达式两类规则组成，引用信息模式，用于完备性检查或模型视图抽取。

MVD开发

开发分两步：编制IDM文档，以自然语言描述业务需求与交换需求，列举信息单元及信息约束，引用语义字典进行术语映射；再将交换需求转译为MVD规则，须选择引用的信息模式、完成信息单元到根节点类型及子图路径的映射，并通过校验模型验证规则正确性，在IDM编制者、MVD创建者与执行应用开发者之间确认规则与意图一致。

MVD执行

完备性检查按GB/T 36456.3执行，定义规则先于约束规则，经根节点集获取、子图匹配、子图过滤、结果输出四步，输出各根节点“符合”或“不符合”的判定。模型视图抽取由定义规则、约束规则及信息模式关键边保留规则组成，标记节点与边为“保留”或“排除”后输出符合原信息模式的新模型。规则冲突时排除优先于保留，根节点规则优先于路径规则。

MVD管理

交换需求管理要求统一术语、编制文档模板，覆盖设计协同、设计算量、设计施工深化、竣工验收等场景。MVD成果管理覆盖IDM文档与规则文件，不同方编制的规则须经去重、冲突解决与合并后统一存档，并分类索引。软件应用管理要求BIM软件调用MVD时确保信息模式与适用场景一致，宜配套配置文件并支持客户端与云平台间的规则同步。

MVDLite语言

MVDLite语法由词法、句型结构、标记三部分构成，使用GB/T 13000字符集，规则文件扩展名为“.mvdlite”或“.mdl”。词法涵盖标识符、整数、浮点数、值域、字符串、正则匹配字符串、逻辑值、度量符号、比较符号、关键字等。句型结构以定义块与约束块组织规则，支持概念表达式、规则表达式、度量规则链、路径规则链及属性段、度量段、复合属性段、复合度量段五类规则段。标记规则含头部标记、表达式标记与分块标记，必填项包括语言版本、标题、信息模式、版本、最后编辑时间。附录B给出适用于IFC的定义类、约束类、抽取与标记规则模板。
